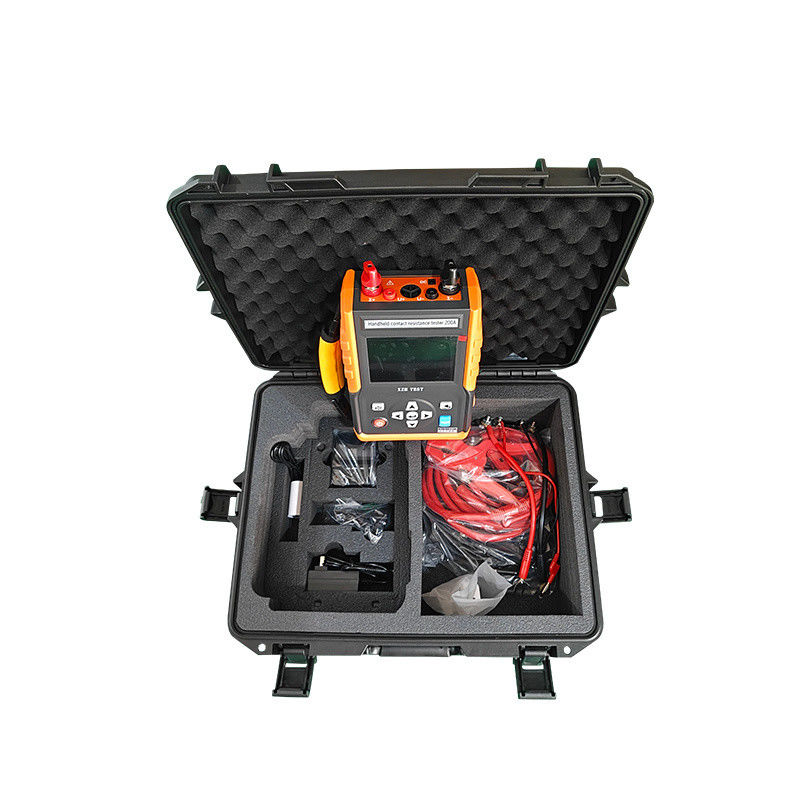

XHHL3200 Loop Resistance Tester, yüksek frekanslı, yüksek güçlü sabit akımlı anahtarlama güç kaynağı teknolojisini kullanarak geliştirilen yüksek hassasiyetli bir dijital anahtarlama test aracıdır.,Mikro-ohm seviyesine kadar temas direncini ölçer. Anahtarların ve elektrikli cihazların temas direncini ve döngü direncini ölçmek için yaygın olarak kullanılır,Kabloların temas direnciÇıkış akımı ve ölçülen direnç, 7 inçlik yüksek parlaklıklı dokunmatik renkli LCD ekranında birlikte görüntülenir ve sonuçlar çıkartılabilir veya bir USB flash sürücüsüne saklanabilir.Herhangi bir zamanda veri alımını sağlamak için güç kapalı depolama ile.
Uygulama AlanıÖlçüm doğruluğu kablolama yöntemine ve numunenin durumuna bağlı olduğundan, enstrüman, test kurşun direncinin etkisini ortadan kaldıran dört terminalli (Kelvin) bir bağlantı kullanır.ve saha kontrolünde anahtar ekipmanlarının tipik güvenilir temas ve temiz temas yüzeyleri için tasarlanmıştır..
Temel Özellikler
Özel bir Android telefon veya tablet uygulaması (WeChat resmi hesabını takip ederek indirilebilir) aracılığıyla kontrol edilebilir ve test verileri kolay bir şekilde gözden geçirilmek için depolanır ve yüklenir.
Geri EMF dalgasına, açık devreye ve test sırasında güç kesilmesine ve güç kaynağının aşırı ısınmasına karşı birden fazla koruma fonksiyonu, eşzamanlı sesli alarm ile.
Akıllı güç yönetimi, en az güç durumunda çalışmasını sağlar, enerji tasarrufu yapar ve ısıyı azaltır.
Yüksek çıkış voltajı ve geniş ölçüm aralığı.
Test akımı, hızlı ve doğru test için manuel ayarlama gerektirmeyen, yüksek hassasiyetli yüksek akımlı sabit akım kaynağından gelir.
Dört terminalli kablolama yöntemi, test hattı direncinin sonuçlar üzerindeki etkisini etkili bir şekilde ortadan kaldırır.

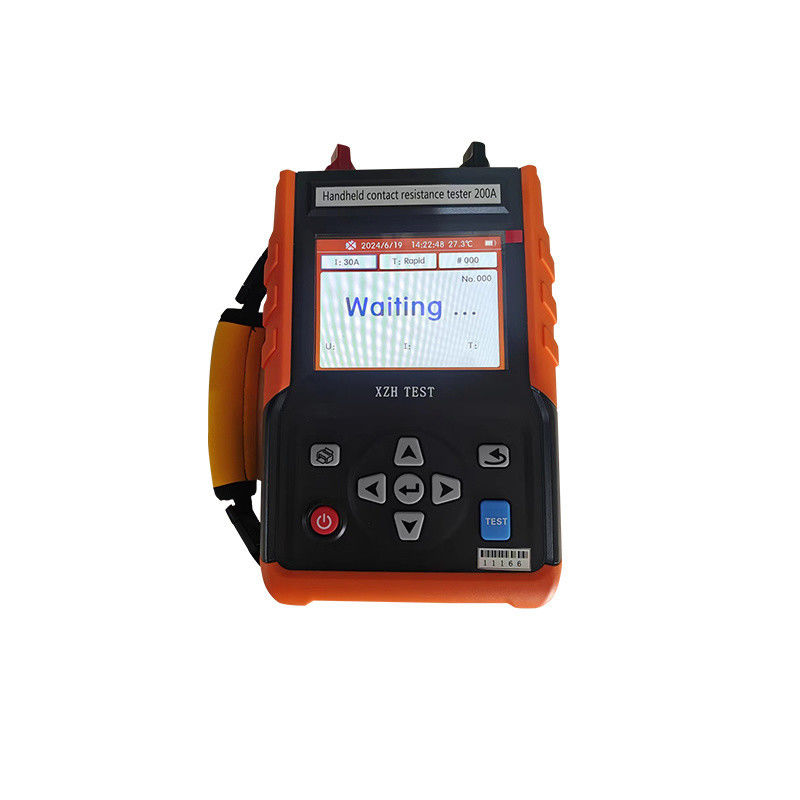

7 inç yüksek parlaklıklı dokunmatik renkli LCD, güçlü ışık altında açıkça okunabilir, ücretsiz Çince / İngilizce geçişle tam dokunmatik çalışma.
Daimi takvim saati ve güç kapalı depolama, herhangi bir zamanda gözden geçirilmesi için 1000 set test verisini kaydeder.
Bilgisayar iletişimi ve USB flash sürücü veri depolaması için Bluetooth, RS232 ve USB arayüzleri.
Ölçüm sonuçlarını yazdırmak için yerleşik panel mikro yazıcı.
Teknik parametreler
| Parametreler |
Spesifikasyon |
| Test akımı |
50A, 100A, 150A, 200A |
| Ölçüm aralığı |
0 - 100mΩ (50A); 0 - 50mΩ (100A); 0 - 25mΩ (150A); 0 - 20mΩ (200A) |
| Karar |
En az 0.1μΩ |
| Doğruluk |
± (0,5% + 2 basamak) |
| Güç |
1000W |
| Çalışma modu |
Sürekli ölçüm |
| Güç kaynağı |
AC220V ± 10%, 50Hz |
| Çalışma sıcaklığı |
0°C - 40°C |
Kablolama ve Çalışma
Özel test kablolarını, kırmızıdan kırmızıya ve siyahtan siyahya eşleşen renkler ile bağlayın.V + ve V- soketlerine ince voltaj hatlarını yerleştirin, ve iki test klemini test edilen numunenin iki ucuna sıkıştırın.Eğer temas yüzeyinde oksidasyon bulunursa, önce oksit tabakasını çıkarın. Kablolama sonrası, gücü açın ve test süresini seçin; cihaz daha sonra otomatik olarak şarj, akım stabilizasyonu ve direnç ölçümünü tamamlar.
Test akımı 50A, 100A, 150A ve 200A arasında seçilebilir ve test süresi 10S, 30S, 45S, 60S, 300S, 600S ve 999S arasında seçilebilir. Sonuç tamamlandığında yerel olarak saklanabilir.USB sürücüsüne kaydedilmiş veya basılmış. Parametreler ayarları menüsü parlaklık ayarlama, Bluetooth bağlantısı (tüm telefon kontrolü için QR kodu üzerinden) ve Çin/İngilizce dil geçişine izin verir.
Güvenlik Notları
Operatör elektrikli ekipman veya alet kullanımı hakkında genel bilgiye sahip olmalıdır.
Testten sonra, sıfırlama tuşuna basın ve gücü kapatın.
Enstrüman anormal davranırsa, ilk önce sıfırlama tuşuna basın.
Bakım sadece profesyoneller tarafından yapılmalıdır; iç hataları kendiniz ele almaya çalışmayın.
Bu cihaz yalnızca döngü direncini ölçmek içindir; endüktif devrelerin ölçülmesine izin verilmez.
Sıkça Sorulan Sorular
S1. XHHL3200 hangi test akımlarını ve ölçüm aralıklarını destekler?
Enstrüman dört test akımı sunar: 50A, 100A, 150A ve 200A. Buna karşılık gelen aralıklar 0-100mΩ (50A), 0-50mΩ (100A), 0-25mΩ (150A) ve 0-20mΩ (200A) minimum çözünürlüğü 0.1μΩ ve ± (0 doğruluğu% 5 + 2 basamak).
D2. Araç numuneye nasıl bağlanır?
Dört terminalli (Kelvin) kablolama yöntemini kullanır. Kırmızıdan kırmızıya ve siyahtan siyahya renkleri eşleştirerek kabloları bağlar, kalın akım hatlarını I + ve I- terminallerine sıkıştırır,V + ve V- soketlerine ince voltaj hatlarını yerleştirin, ve iki test klemini numunenin iki ucuna sıkıştırın. Klemin temas yüzeylerinin temiz olduğundan ve numuneye güvenilir bir şekilde temas ettiğinden emin olun.
S3: İndüktif devreleri ölçer mi?
Hayır, cihaz yalnızca döngü direncini ölçmek için tasarlanmıştır ve endüktif devrelerin ölçülmesine izin verilmez.
S4. Ölçüm sonuçları nasıl depolanır ve ihraç edilir?
Enstrüman, herhangi bir zamanda gözden geçirilmesi için 1000 set test verisine kadar kaydeden yerleşik kalıcı takvim saati ve güç kapalı depolamaya sahiptir.Ve alet Bluetooth sağlar, RS232 ve USB arayüzleri bilgisayar iletişimi için, ayrıca sonuçları yazdırmak için yerleşik bir panel mikro yazıcı.
S5. Satış sonrası hizmetler nelerdir?
Satın alma tarihinden itibaren, araç ücretsiz onarım veya değiştirme ile ürün kalitesi sorunlarına karşı bir yıl boyunca korunma ve teknik servis sağlanır.Herhangi bir anormallik veya hata meydana gelirse, lütfen en uygun çözümü ayarlayabilmek için şirketle zamanında irtibata geçin.
