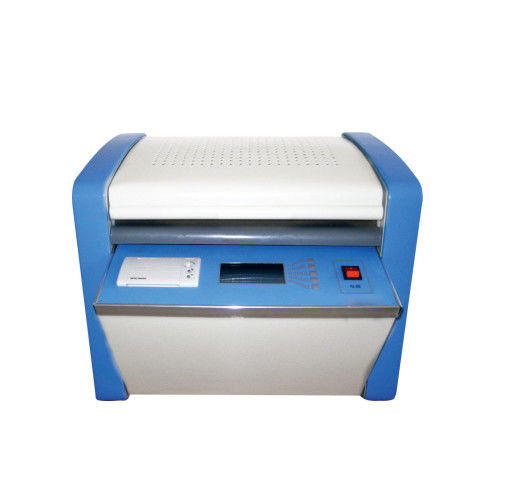

Transformör yalıtım yağı dielektrik kaybı testi

XHYS101 yalıtım yağı dielektrik kaybı testörü GB/T5654-2007 "Relatif permittivite ölçümü,sıvı yalıtım malzemelerinin dielektrik kaybı faktörü ve DC dirençliliği".

Bu, yalıtım yağı gibi sıvı yalıtım ortamlarının dielektrik kaybı faktörünü ve DC direncini ölçmek için kullanılır. Entegre yapı.Sıcaklık kontrolörü, sıcaklık sensörü, dielektrik kaybı test köprüsü, AC test güç kaynağı, standart kondansatör, yüksek direnç ölçer ve DC yüksek voltaj kaynağı içeride entegre edilmiştir.Enstrüman tamamen dijital teknolojiyi benimsiyor., tümü akıllı otomatik ölçüm ve büyük bir ekran (240×128) sıvı kristal ekranla donatılmıştır.ve operatörler profesyonel eğitim olmadan yetkin bir şekilde kullanabilirler.

(1) Yağ bardağı, ulusal standart GB/T5654-2007'ye uygun olarak üç elektrotlu bir yapı benimser ve elektrotlar arasındaki mesafe 2 mm'dir.ki bu da dilektrik kaybı test sonuçlarına kayıp kapasitansının ve sızıntıların etkisini ortadan kaldırabilir.

(2) Enstrüman orta frekanslı indüksiyon ısıtma ve PID sıcaklık kontrol algoritmasını benimser.Bu ısıtma yöntemi, yağ bardağı ile ısıtma vücudu arasında temas olmamasının avantajlarına sahiptir., eşit ısıtma, hızlı hız ve uygun kontrol, böylece sıcaklık önceden ayarlanmış sıcaklık hata aralığı içinde sıkı bir şekilde kontrol edilir.

(3) İç standart kondansatör SF6 gazla doldurulmuş üç elektrot kondansatördür. Kondansatörün dielektrik kaybı ve kapasitansı ortam sıcaklığı ve neminden etkilenmez.Böylece uzun süreli kullanımdan sonra da cihazın doğruluğu garanti edilebilir..

(4) AC test güç kaynağı, elektrik kaybı testinin doğruluğuna ağ voltajı ve frekans dalgalanmalarının etkisini etkili bir şekilde önleyen AC-DC-AC dönüşüm yöntemini benimser.Jeneratör elektrik üretse bile, cihaz düzgün çalışacak.

(5) Mükemmel koruma fonksiyonu. Aşırı voltaj, aşırı akım veya yüksek voltajlı kısa devre olduğunda, enstrüman yüksek voltajı hızlıca kesebilir ve bir uyarı mesajı verebilir.Sıcaklık sensörü arızalandığında veya bağlanmadığında, bir uyarı mesajı yayınlanır.
Orta frekanslı indüksiyon ısıtma fırınında bir sıcaklık limiti rölesi vardır.

(6) Test parametrelerinin ayarlanması kolaydır.
500~2200V, DC voltaj ayar aralığı 0~500V.

(7) Arkaplan ışığı ve net görüntü ile büyük ekranlı LCD ekranı benimseyin. Dost canlı insan-makine arayüzü, sadece Çin menüsü ipuçlarını ve giriş komutlarını izleyin, enstrüman otomatik olarak test edebilir.Ve otomatik olarak depolamak ve test sonuçlarını yazdırmak.

(8) Gerçek zamanlı bir saatle, test tarihi ve saati kaydedilebilir, görüntülenebilir ve test sonuçlarıyla birlikte basılabilir.

(9) Boş elektrot bardağının kalibrasyon fonksiyonu. Boş elektrot bardağının temizlik ve montaj koşullarını değerlendirmek için boş elektrot bardağının kapasitansını ve dielektrik kaybı faktörünü ölçün.Sıfatlandırma verileri, göreceli izinlilik ve DC dirençliliğinin doğru hesaplanmasını kolaylaştırmak için otomatik olarak kaydedilir..

• Güç kaynağı voltajı: AC 220V±10%
  Güç frekansı: 50Hz/60Hz ±1%
  Ölçme aralığı: kapasitans 5pF ~ 200pF
  Nitelikli izinlilik 1.000 ~ 30.000
  Dielektrik kaybı faktörü 0.00001~100
  DC direnci 2.5 MΩm~20 TΩm
  Ölçüm doğruluğu: Kapasitans ± (1% okuma + 0.5pF)
  Göreceli izinlilik ± (1% okuma)
  Dielektrik kaybı faktörü ± ((1% okuma+0.0001)
  DC direnç ± (% 10)
  Çözüm: Kapasitans 0.01pF
  Nüfus oranı 0.001
  Dielektrik kaybı faktörü 0.00001
  Sıcaklık ölçüm aralığı: 0 ~ 125oC
  Sıcaklık ölçüm hatası: ±0,5oC
  AC test voltajı: 500~2200V sürekli ayarlanabilir, frekans 50Hz
  DC test voltajı: 0 ~ 500V sürekli ayarlanabilir
  Güç tüketimi: 100W
  Görünüm boyutu: 500×360×420
  Toplam ağırlık: 22kg
