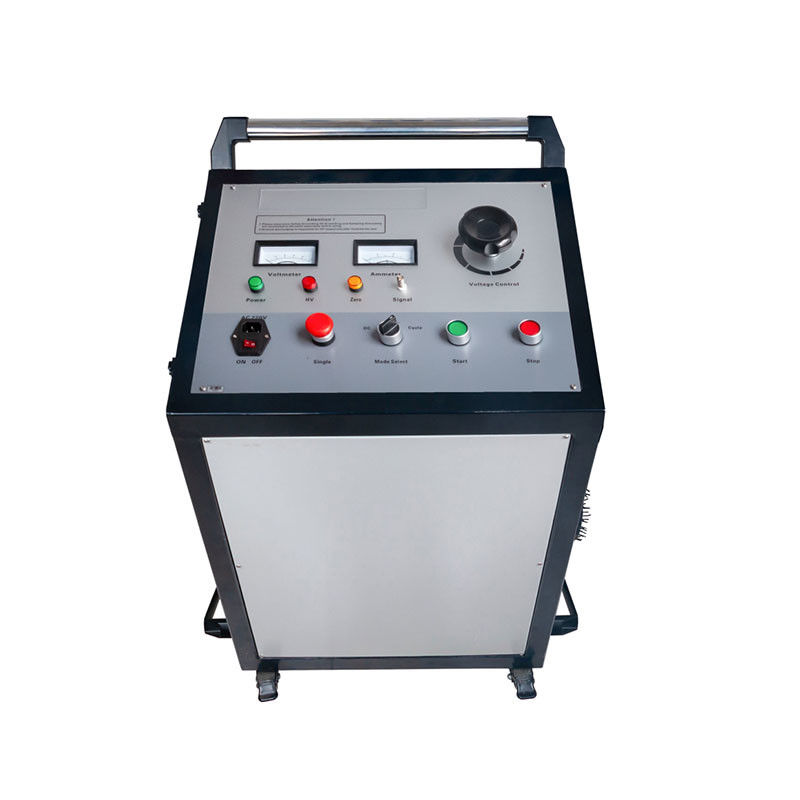

Ürün Tanımı2450J Çalışma atı
BuXHHV535-4TYüksek enerjili bir trolleybol montajlı DC yüksek voltajlı dalgalanma jeneratörüdür.2450J boşaltma enerjisiXHHV535 serisinin en yüksek seviyesi, yeraltı güç kablosunun arıza testleri ve DC gerilim analizi için 35kV'ye kadar.4μF/35kV enerji depolama kapasitörü, basitleştirilmiş, uygun maliyetli tek kondansatör tasarımında yüksek dirençli kablo hatasına karşı mücadele etmek için maksimum flashover enerjisi sağlar.
Bir DC yüksek voltaj kaynağı, enerji depolama kapasitörü, boşluk boşluğu, otomatik boşluk cihazı ve yerleşik hata numuneleme dalga modülü birMobil araba şasi(119kg), XHHV535-4T üç modlu işletim özelliklerine sahiptir: DC gerilim testine dayanır, tek dürtü boşaltması ve periyodik döngü boşaltması7 saniyelik otomatik dürtü zamanlamasıÇift-Q hatlı bir iletişim soketi, yüksek voltajlı yanıp sönen test sırasında kablo hatası belirleyicileriyle senkronize dalga biçimi edinimini sağlar.Arabanın insancıl tasarımı, atölyede ve laboratuvar ortamlarında kolay hareket etmeyi sağlar.
Neden XHHV535-4T'yi seçtin?
Maksimum Enerji, Minimum KarmaşıklıkXHHV535-4T, kanıtlanmış tek kondansatör mimarisi sayesinde XHHV535 ailesinde en yüksek tek impulslu boşaltma enerjisini (2450J) sağlar.en yüksek yanıp sönen enerjiÇoklu voltajlı anahtarlama esnekliği üzerine, 4T daha az bileşenle olağanüstü bir değer, daha düşük bakım karmaşıklığı ve 3 hızlı XHHV535-4TS'ye kıyasla daha erişilebilir bir fiyat noktası sunar.İdealYüksek dirençli kablo hatası uygulamalarıen yüksek boşaltma gücünün hata bariyerlerini kırmak için kritik olduğu durumlarda.
2450JMaksimum artış enerjisi
35kVÇıkış Voltajı
4μFKondansatör
2kVADevam Gücü
7'lerOtomansal İmpulse Döngüsü
Temel Özellikler
- 2450J maksimum boşaltma enerjisiYüksek dirençli hataları zorlayan XHHV535 serisindeki en yüksek
- Üç modlu çalışma: DC voltaj, tek impuls ve periyodik döngü boşaltmasına dayanır
- 7 saniyelik otomatik dürtü zamanlamasıEl kontrolü yeteneği ile
- Dahili hata örnekleme dalga biçimi modülüYüksek hassasiyetli kablo hatası testi dalga biçimi edinimi için
- İletişim soketi (Sinyal portu): senkronize flashover örnekleme için kablo hatası belirleyicileri ile çift Q hattı arayüzü
- Sıfır başlatma koruması: sıfır pozisyonundaki gerilim düğmesi dışında yüksek voltaj kilitlenmiştir.
- Otomatik boşaltma: durma veya kapatma sırasında kalıntı kondansör voltajı otomatik olarak boşaltılır
- Çift 2.5 seviye gösterge ölçerGerçek zamanlı voltaj ve akım izleme için

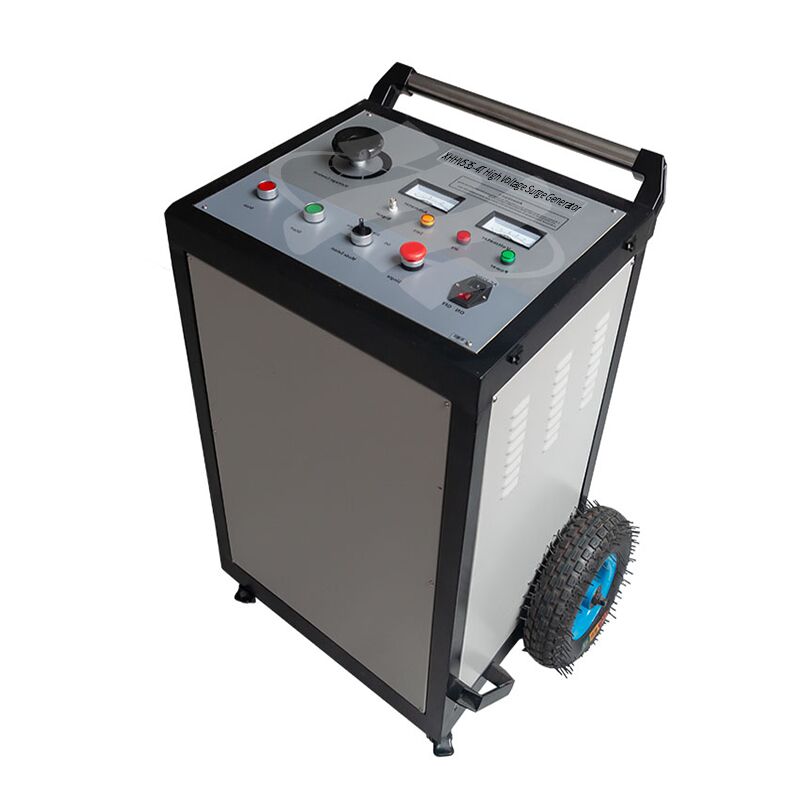

- İnsanileştirilmiş araba tasarımı(119kg) Atölyenin kolay hareketliliği için pürüzsüz yuvarlanma volanları ile
- Güçlü tek kondansatör mimarisi: basitleştirilmiş bakım, daha düşük toplam sahiplik maliyeti

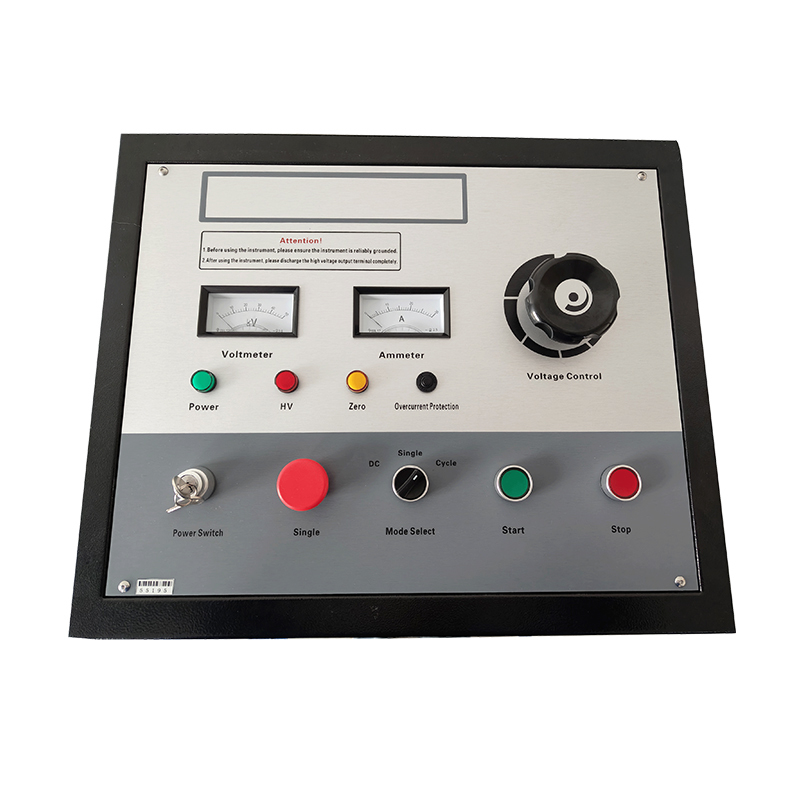

Ön panelin düzeni
| Kontrol | Görev |
|---|
| Ammeter | Düşük voltajlı yan akımı gerçek zamanlı olarak gösterir |
| Voltmeter | Yüksek voltaj çıkış seviyesini gösterir |
| Sıfır Gösterge | Sıfır pozisyonundaki voltaj düğmesi; başlatma etkinleşmeden önce yanmalıdır |
| HV göstergesi | Işıktır = yüksek voltaj aktif; Kapalı = yüksek voltaj çıkışı yok |
| Güç göstergesi | AC220V güç açıldıktan sonra normal olduğunda yanıyor. |
| Güç anahtarı | AC220V 50Hz giriş; 8A sigorta; ana sistem güç kontrolü |
| Mod Seçicisi | Tek impuls, döngü boşaltması |
| Başlat düğmesi | Sıfır durumunda yüksek voltajı başlatır; HV ışığı açık; sıfır dışı = geçersiz |
| Dur düğmesi. | Yüksek voltaj çıkışını kesiyor; cihaz ve kablo üzerindeki geri kalan voltajı otomatik olarak boşaltıyor |
| Voltaj Kontrol Düğmesi | Sıfır durum = sıfır ışık; HV başladıktan sonra, voltajı artırmak için döndürün |
| Sinyal Soketi | Flashover dalga biçimi örnekleme için çift Q hattı ile kablo hatası belirleyicisi |
Teknik parametreler
| Çıkış Voltajı | 035kV (daimi ayarlama) |
|---|
| Dahili Kondensatör | 4μF/35kV |
|---|
| Çıkarma Enerjisi | 2450J |
|---|
| Devam Gücü | 2kVA |
|---|
| Otomatik İmpuls Zamanı | ~ 7s otomatik (manual devre dışı bırakma mevcut) |
|---|
| Voltaj Doğruluğu | 2.5 seviye |
|---|
| Yüksek Voltaj Bölücü | Dahili; gerçek zamanlı yüksek voltajlı yan ölçüm |
|---|
| Çalışma Modları | DC direnci / Tek dürtü / Döngü boşaltması |
|---|
| Güvenlik Korumaları | Sıfır başlatma kilitlenmesi, otomatik boşaltma, aşırı akım, aşırı voltaj |
|---|
| Dalga biçimi örnekleme | Dahili hata numuneleme modülü + iletişim soketi |
|---|
| Ağırlık | ~119kg (trolye monte edilmiş) |
|---|
| Güç kaynağı | AC220V±10%, 50Hz±2Hz (diğer frekanslar özelleştirilebilir) |
|---|
| Çevre sıcaklığı | -20 ️ +50°C |
|---|
Hedef Uygulamalar
XHHV535-4T hizmet ediyorKablo testi atölyeleri,Elektrik servisi bakım depoları,Endüstriyel elektrikli test ekipleri, veBütçe bilinçli test hizmeti sağlayıcılarıYüksek dirençli hata çözümü için maksimum tek impulslu boşaltma enerjisine ihtiyaç duyan tek kondansatör mimarisiDaha düşük bakım masraflarıve çok hızlı alternatiflere kıyasla üstün maliyet performansı,Bu, yoğunluk seviyesinde kondansör geçişine gerek kalmadan, çoğunlukla 35kV ve aşağıda test eden kuruluşlar için pratik bir seçim haline getiriyor.Çok voltajlı kondansör seçimi gerektiren uygulamalar için, XHHV535-4TS (3 hızlı) 'e bakın. Sahada taşınabilir ihtiyaçlar için, XHHV535-2L (25kg) veya XHHV535-4Z (35kg) 'e bakın.
Sıkça Sorulan Sorular
S: Kablo hatası tespitinde yüksek voltajlı dalgalanma jeneratörü nasıl çalışır?
Fırtına jeneratörü hatalı kabloya yüksek enerjili bir darbeler salır ve hata noktasında kontrol edilen yüksek voltajlı bir yay yaratır.Bu yay hem bir akustik sinyal (yer mikrofonları tarafından algılanan yüksek gürültü sesi) hem de bir elektromanyetik darbeler (indüktif bir alıcı tarafından algılanan) üretirAkustik ve elektromanyetik sinyallerin varış zamanlarını birleştirerek, operatörler, akustik-manetik senkronizasyon olarak bilinen bir teknikle hassas bir hata konumunu belirleyebilirler.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar için (1kV'ye kadar) 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları için (6-15kV),16kV aralığı uygunYüksek voltajlı iletim kabloları için (35kV ve üstü), 32kV aralığını kullanın.Her zaman kablo üreticisinin en yüksek test voltajı özelliklerine bakın ve yüksek voltajlı çalışma sırasında tüm güvenlik açıklarının korunmasını sağlayın..
S: Aşırı basınçlı jeneratör çalışması sırasında hangi güvenlik önlemlerine uymak gerekir?
Yüksek voltajlı dalgalanma jeneratörü testi, sıkı güvenlik protokollerini gerektirir. Kabloyu her zaman tam olarak devre dışı bırakıldığını ve bağlantıdan önce tüm güç kaynaklarından izole edildiğini kontrol edin.Uyarı işaretleriyle test bölgesinin etrafında en az 5 metrelik bir güvenlik çevresini oluşturun.. Tüm personel, yaylı kıyafetler, HV yalıtım eldivenleri ve dielektrik üst ayakkabılar da dahil olmak üzere uygun PPE giymek zorundadır.acil duraklama, ve sıfır voltajlı kilitleme, ek koruma katmanları sağlar, ancak hiçbir zaman uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitte birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder.864J1024J) başlangıç hata doğrulama ve aşırı enerji kablo hasarını kötüleştirebilir yüksek dirençli hataları bulmak için idealdir.Orta enerji (1225J ̇2048J) çoğu rutin hata tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J +) çok uzun kablolar, derin gömülme senaryoları,veya tespit edilebilir bir akustik imza üretmek için daha güçlü bir yay üretimi gerektiren yüksek impedans hatalarıÜç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına eşleştirmelerini sağlar.
S: Bu dalgalanma jeneratörü ile birlikte hangi garanti ve destek sağlanıyor?

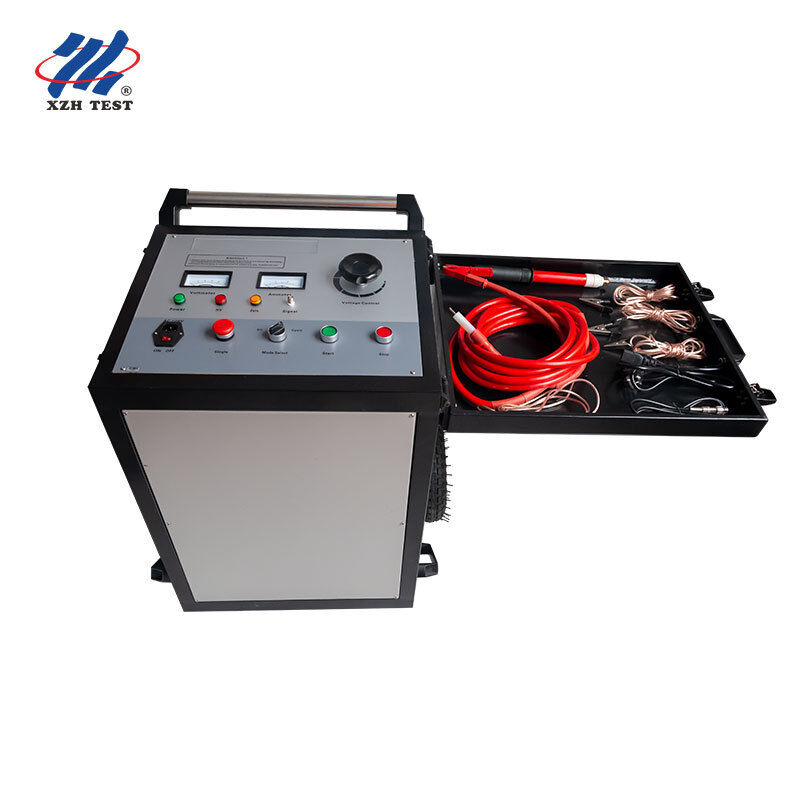

Hayat boyu teknik destek ile üretim kusurlarına karşı 12 aylık standart garanti. CE ve ISO 9001:2015 sertifikalı. Her birime dalgalanma jeneratörü, HV çıkış kablosu, toprak kablosu,Serbestleme çubuğu, kullanıcı kılavuzu ve güvenli taşımak için kilitleme volanları olan ağır iş arabası.Depolama boşlukları dahil olmak üzere yedek parçalar, kondansatörler ve HV diyotları hızlı bir şekilde değiştirilmesi için stoklanmıştır.
