Çok Fonksiyonlu Dijital Yeraltı Metal Kablo Boru Dedektörü 15W Verici ve Kablo Kimliği ile | XHGX507C1

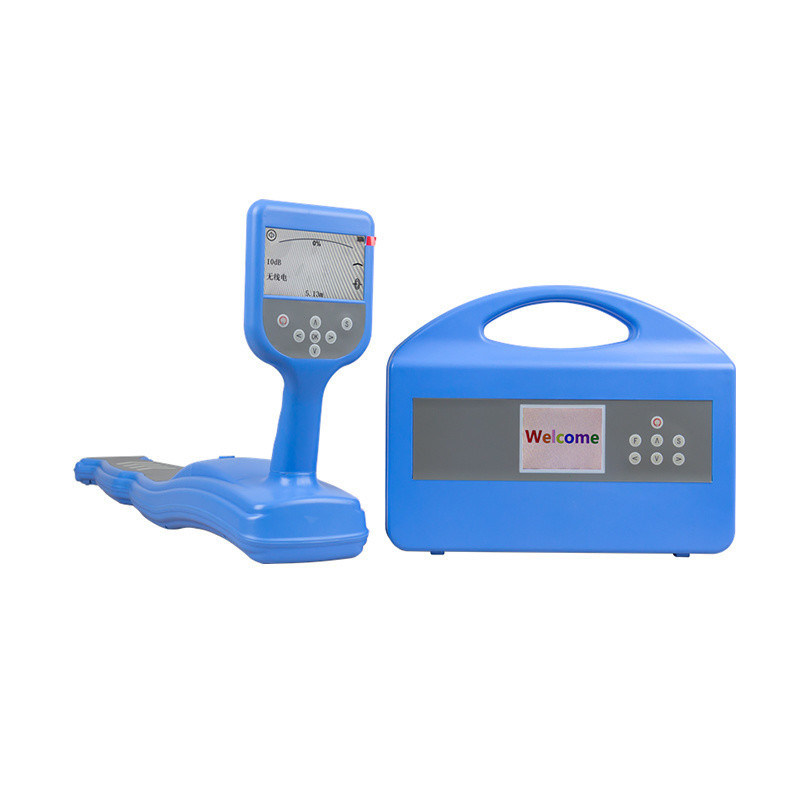

XHGX507C1 Kablo borusu bulma cihazıBelediye altyapısı, elektrik şebekesi, telekomünikasyon ve boru hattı ağ operatörleri için geliştirilen profesyonel bir yeraltı hizmetleri algılama sistemidir.Tam kit, 15W yüksek güç vericisini birleştirir (300V maksimum doğrudan çıkış), 9 ayarlanabilir düzeyde), gerçek zamanlı derinlik ve akım ölçümü ile hassas bir alıcı, Φ125mm bir koplama klemesi ve Φ200mm esnek bir tanımlama klemesi, kablo / boru yolunun izlenmesini destekler,yön göstergesi, gömülme derinliği ölçümü (020m), 20 kabloya kadar akıllı tanımlama ve bir entegre alet kutusunda isteğe bağlı A-frame topraklama hatası tespiti.

Göndericiler ve alıcılar arasında tekrarlanan yolculukları gerektiren geleneksel bulma cihazlarının aksine,XHGX507C1, teknisyenlerin yayıncı ucundaki 20 kabloyu önceden kalibre etmelerini sağlar (numara L1L20)Alıcı, yeşil bir işaret simgesi ve biple başarılı bir eşleşmeyi işaret eder.ve kırmızı haçlı hedef olmayan kablolar alan çalışma süresini önemli ölçüde azaltır ve çoklu kablo işyerlerinde güvenliği artırır.

• 15W yüksek güç verici, 9 seviye ayarlanabilir:Tam otomatik gerçek zamanlı impedans eşleştirmesi, aşırı yükleme ve kısa devre koruması ile 300V'lik maksimum doğrudan çıkış voltajı,Çeşitli toprak ve topraklama koşullarında istikrarlı sinyal enjeksiyonunu sağlamak.
• Üç sinyal enjeksiyon yöntemi:Doğrudan bağlantı (en güçlü sinyal, 20km'ye kadar algılama menzili), bağlantı klemesi (kontaktsız, canlı kablolar için uygundur) ve indüksiyon (kablolama gerekmez, gömülü derinlik 2m'den azdır).Çıkış modu bağlantılı aksesuar tarafından otomatik olarak tanımlanır..
• Etkin + Pasif algılama sıklıkları:11 aktif frekans 640Hz'den 197kHz'ye kadar (640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz),197kHz) artı 50Hz/60Hz/250Hz güç frekansı ve radyo frekansı pasif algılama ¢ toplamda alıcıda 14 seçilebilir frekans.
• Gerçek Zamanlı Derinlik ve Akım Ölçümü (020m):Merkezi eksenin düzlük konum doğruluğu ±5% (depolama derinliği 0 ′ 3 m) ve -10% (depolama derinliği 3 ′ 20 m) arasında;Daha güvenilir derinlik doğrulama için el 45° vadisi ve %80 geniş zirve yöntemleri mevcuttur..
• Uzak mesafeli izleme:Doğrudan bağlantı genellikle kablo uzunluğunun 20 km'ine ulaşır; bağlantı yöntemi genellikle topraklama direnci, kablo direnci ve gömülme derinliğine bağlı olarak 10 km'ye ulaşır.
• 20-Kablo Kimlik Sistemi:En fazla 20 kabloyu (L1L20) önceden kalibre edin; algılama akımı kalibre değerinin %75'inin %135'inde ≥0.3mA olduğunda tanımlama geçerlidir.ve şu anki yön ok eşleşmeleri Hedef olmayan kablolarda kırmızı haç var.
• Mevcut Yön Analizi:640Hz, 1.28kHz, 2.56kHz ve 3.20kHz'de,Alıcı, hedef boru hattını bitişik paralel hatlardan ayırt etmek için sinyal aşamasını karşılaştırır. Sıkışık hizmet koridorlarında izleme hatalarının en yaygın nedenini ortadan kaldırır..
• Yönlendirilmiş Kablo-Kruiz & Klasik Konumlandırma Arayüzleri:Görsel olarak simüle edilmiş bir boru hattı ve yönlü oklar operatörleri doğrudan hattın üzerinde yönlendirir; Klasik mod bir pusula ekranı ekler,ve sinyal bozulması ölçümü, zirve ve vadiler dalga biçimlerini karşılaştırarak veri güvenilirliğini doğruluyor.
• Güçlü bir müdahale karşıtı tasarımı:Ultra dar bantlı dijital filtreleme, bitişik canlı kablolardan gelen güç frekansı ve harmonik müdahaleyi bastırır.yeşil/kırmızı bir güven göstergesi, operatöre gösterilen sonuca güvenilebilir olup olmadığını bildirir..
• A çerçevesinin yer kırığı yeri:640Hz ∼3.20kHz'de basamaklı voltaj yöntemi kullanılarak, boru hattlarının ve kablo kılıflarının yalıtım hasarı ve topraklama hataları yönlü ok yönlendirmesi ile tespit edilebilir.

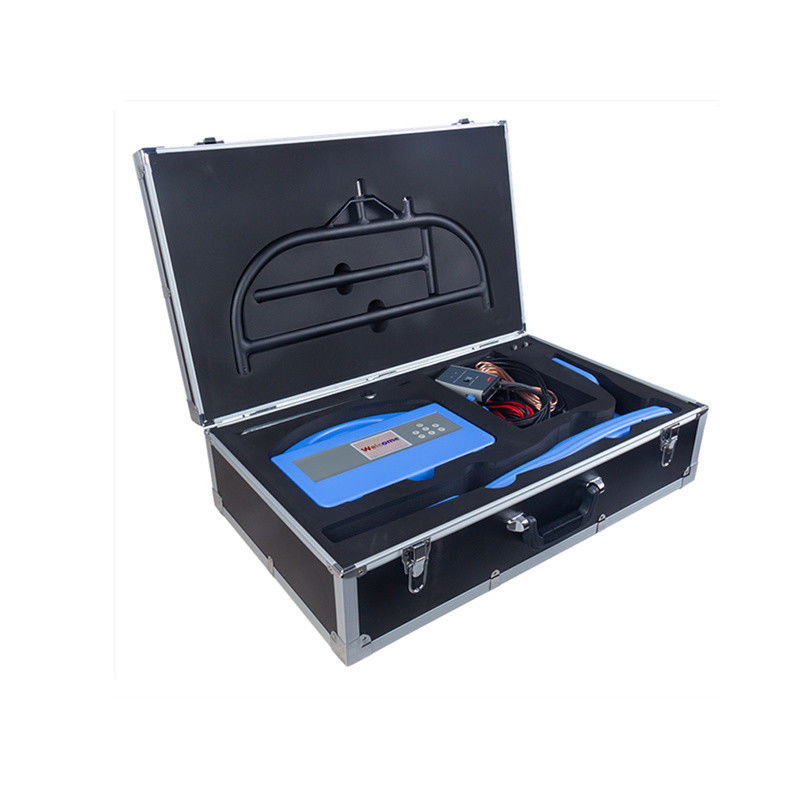

• Sahaya hazır tasarım:Güneş ışığında okunabilir 5 inç (göndericiler) ve 4.3 inç (alıcılar) kapasitif dokunmatik LCD'ler; entegre özel alet kutusu yaklaşık 200 kg basınca dayanabilir;uzun ömürlü şarj edilebilir lityum piller tam bir çalışma gününü destekler.
