Yolu Takip Etmek İçin Yeraltı Kablo Boru Bulmacılarını Özelleştirme

Name: Yolu Takip Etmek İçin Yeraltı Kablo Boru Bulmacılarını Özelleştirme
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH TEST
Sertifika:	CE, ISO
Model numarası:	XHGX507X

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH TEST

Sertifika:

CE, ISO

Model numarası:

XHGX507X

Model No.:

XHGX507X

Güç:

Elektrik

özelleştirilmiş:

özelleştirilmiş

Renk:

Sarı

Taşıma paketi:

Köpükle Dolu Ahşap Kasa

Ticari marka:

XZH Testi

Köken:

Çin Xi'an

Yetenek temini:

2000 Adet /Yıl

Özelleştirme:

Mevcut

Satış sonrası hizmet:

Garanti Sertifikası

Garanti:

12 ay

Vurgulamak:

High Light

Vurgulamak:

Yeraltı kablo boru bulma cihazı

özelleştirme ile kablo yolu izleyici

Yol izleme kablosu belirleyici

Trading Information

Min sipariş miktarı:

Ambalaj bilgileri:

Ahşap kutu

Teslim süresi:

5-7 gün

Ödeme koşulları:

T/T

Yetenek temini:

2000 Adet /Yıl

Ürün Tanımı

XHGX507X Özelleştirme Akıllı Sarı Yeraltı Kablo Boru Hattı Bulucu, Güzergah İzleme İçin

Ürün Tanıtımı
Bu kablo boru hattı bulucu XHGX507X, kabloyu bulmak için yeraltı kablosunun elektromanyetik alan sinyalini kullanır ve derinlik ve akım okumaları verir, böylece kablo algılama işlevini gerçekleştirir.
Bu cihazın vericisi ve alıcısı, ABD FCC Kurallarının 15. Bölümüne uygundur, bu ekipman Avrupa Direktifi 1999/5/EC'nin ilgili hükümlerine uygundur.
Özellikler:

Bu cihaz, kablo yolu araması, enerjisiz ve enerjili kablo tanımlaması için kullanılabilir
Akım yönü ve faz göstergesi işlevlerini destekler ve arama yolunun doğruluğunu etkili bir şekilde artırarak, izleme sinyalinin akım yönünü ve fazını görüntüleyebilen benzersiz bir teknolojiye sahiptir.
Aynı zamanda, kablonun gömülü derinliğini de tespit edebilir.
Çoklu frekans seçeneklerine sahip verici, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS DÜŞÜK, SS YÜKSEK, Çoklu frekans modu.
Akım harici sürekli direnç değerini test etmek için ohmmetre fonksiyonu.
Sinyal gücünün dijital gösterimi
kazanç
Sol ve sağ oklar boru hattı konumunu gösterir
çalışma frekansı
Sinyal gücünün grafiksel gösterimi
Çalışma modu
pil gücü
Pusula, boru hattının yönünü gösterir
Boru hattı derinliği ve akımının gerçek zamanlı gösterimi

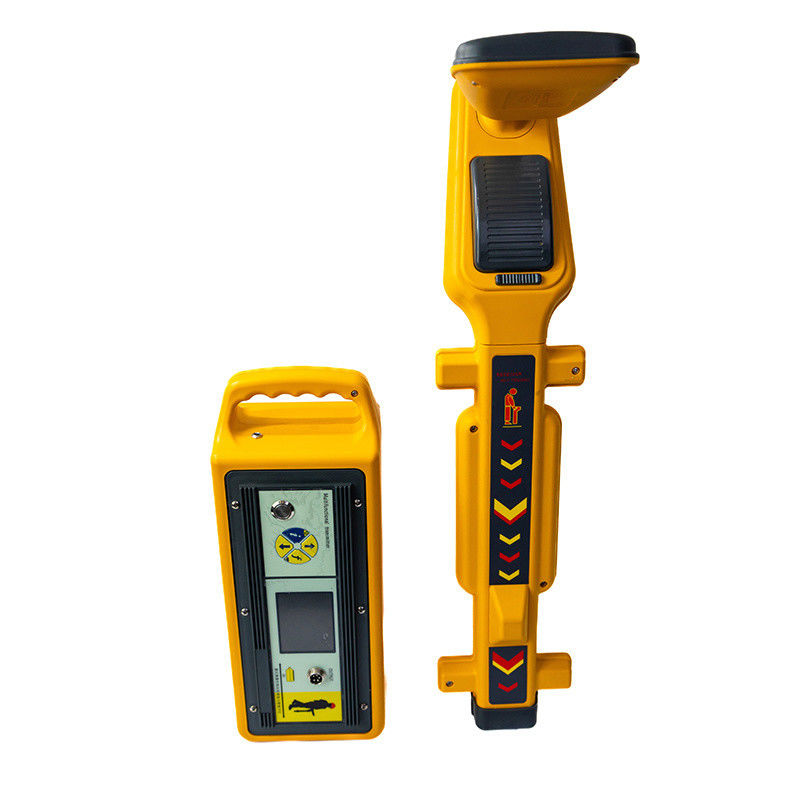

Vericiye kısa bir giriş

Yolu Takip Etmek İçin Yeraltı Kablo Boru Bulmacılarını Özelleştirme 0

Verici gösterge paneli ve fonksiyon tanıtımı
Verici, yeterli güç yayabilen bir sinyal kaynağıdır ve bu enstrüman setinin çekirdeklerinden biridir. Eksiksiz fonksiyonlara, yüksek zekaya ve basit kullanıma sahiptir.
Panel Tanıtımı
Not: yukarıdaki resme bakın
1. Tuş 2. Çıkış portu 3. LCD ekran alanı 4. Frekans bileşik tuşu 5. Güç ayarı
bileşik tuş
6. Menü bileşik tuşu 7. Şarj portu
Fonksiyon tanıtımı
1. Anahtar tuşu: Bu anahtar, kendinden kilitlemeli bir anahtardır; gücü açmak için basın, verici çalışma durumundadır; gücü kesmek için açılır, verici kapatma durumundadır.
2. Çıkış portu: Bu port, çok çekirdekli özel bir havacılık soketidir; sinyalin çıkış modunu değiştirmek için kullanılır. Doğrudan bağlantı hattını bağlamak doğrudan bağlantı modudur; kuplaj kelepçesi bağlantısını takmak kuplaj modudur; hattı bağlamamak indüksiyon modudur.
3. Sıvı kristal ekran alanı: Gerekli temel bilgileri görüntüleyin.
4. Frekans tuşu: Bu tuş, bir jog yumuşak anahtardır; çıkış sinyalinin frekansı her basıldığında değiştirilebilir; ilk açılış 577Hz'dir. Algılama modunda başlangıçta 8KHz. Frekans ayar menüsü arayüzünde, ışık çubuğunun kapsadığı frekansı seçmek veya iptal etmek için bu tuşa basın; çoklu frekans modu ayarında, çıkış frekans kanalını değiştirmeyi seçmek için bu tuşa basın.
5. Güç tuşu: Bu tuş, bir jog yumuşak anahtardır; çıkış gücü her basıldığında bir kez değiştirilebilir ve düşük kademe, orta kademe, yüksek kademe ve tam kademeden seçilebilir. Frekans menüsüne göz atın; çoklu frekans modu ayarında, çıkış frekansını seçmek için bu tuşa basın.
6. Menü tuşu: Bu tuş, bir jog yumuşak anahtardır; frekans ayar menüsüne, direnç ölçüm moduna ve çoklu frekans modu ayarına girmek için bu tuşa basın.
7. Şarj portu: Bu port bir Φ2.1 şarj standıdır; pili şarj etmek için özel bir şarj cihazı bağlamak için kullanılır.

Verici arayüzü görüntüleme içeriği

Frekans	Geçerli çıkış frekansını görüntüleyin
Güç	Geçerli çıkış gücünü görüntüleyin; sırasıyla düşük kademe, orta kademe, yüksek kademe ve tam kademe görüntüleyebilir
Mod	Geçerli çalışma modunu görüntüler; doğrudan bağlantı, kuplaj ve indüksiyon ayrıca görüntülenebilir.
Akım	Geçerli döngü akım değerini görüntüleyin; etkili ekran 0-999 mA'dır. Empedans: Geçerli döngü empedans değerini görüntüleyin; etkili ekran 00001-20000 ohm'dur.
Güç	Geçerli pil gücünü gösterir; bir pil sembolü ile temsil edilir, tamamen siyah tam güçtür ve sol, geçerli güç yüzdesi gösterimidir.
Eşleşen ipucu	Resmin altındaki daire dönmeye başladığında, vericinin kararlı bir şekilde çalıştığı anlamına gelir.
Frekans ayarı	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss düşük, ss yüksek, çoklu frekans modu.

Sinyal çıkış modu - verici çalışma modu
Verici, hedef kabloya üç şekilde (doğrudan bağlantı, kuplaj, indüksiyon) uygulanabilen farklı AC sinyalleri çıkarabilir. Hedef kabloda güvenilir sinyal iletimini sağlamak için, hatta güvenilir bir döngü olmalıdır. Yerden oluşan dolaylı bir döngü, uzun bir kablo ve zemin arasında oluşan dağıtılmış bir kapasitansdan oluşan kapasitif bir döngü veya hatlar arasındaki kısa devre arıza noktalarından oluşan doğrudan bir döngü olabilir. Farklı devreler farklı testleri karşılar.

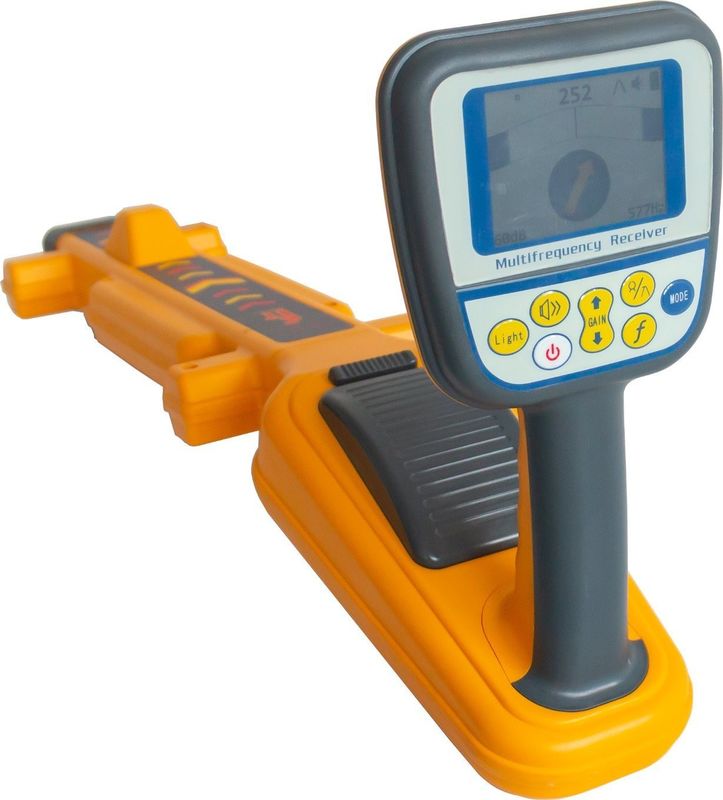

Alıcıya kısa bir giriş

Yolu Takip Etmek İçin Yeraltı Kablo Boru Bulmacılarını Özelleştirme 1

Alıcı paneli ve fonksiyon tanıtımı
Bir alıcı, belirli bir manyetik alanı alabilen ve onu görüntülemek ve operatörü uyarmak için bir elektrik sinyaline dönüştürebilen bir sistem devresinin entegrasyonudur. Bu enstrüman setinin ikinci çekirdeğidir. Tamamen işlevsel, son derece akıllı, taşınabilir, hafif ve kullanımı kolaydır.

Arayüz görüntüleme içeriği fonksiyon tanıtımı
Alıcı Geniş Tepe Ok Modu Arayüzü
Frekans: Geçerli alma frekans değerini görüntüleyin; ilk değer açıldığında 577Hz'dir.
Izgara: Sinyal gücü, ızgaranın uzunluğu ile gösterilir; ızgara her iki taraftan ortaya doğru hareket eder ve ızgara dolduğunda sinyal çok güçlü veya aralık dışıdır.
Üç basamak: sinyal gücü, sayının boyutu ile gösterilir; geçerli aralık 00.0-99.9'dur, 99.9 görüntülendiğinde, sinyal çok güçlü veya aralık dışıdır.
Renk pusulası: boru hattının yönünü gösterir.
Derinlik ve Akım: Yeraltı boru hattının ölçülen derinliğini ve boru hattındaki akımı gösterir.
Kazanç: Alıcının şu anda işlediği sinyalin büyütmesini gösterir, dinamik aralık 000-140db'dir; varsayılan olarak otomatik olarak ayarlanır. İlk önyükleme 60db'dir.
Mod: Alıcının sinyali alma şeklini gösterir ve dar tepe, geniş tepe, çukur, geniş tepe oku, tepe + çukur ve harici ekipman görüntüler; ilk açılış geniş tepedir. Harici cihazlar otomatik olarak tanınır.
Pil seviyesi: Geçerli pil seviyesini gösterir; pil sembolü ile gösterilir.
Ses düzeyi: Zil sesinin geçerli çalışma durumunu gösterir, korna sembolü artı bir çizgi ile temsil edilir, bir çizgi düşük ses, iki çizgi orta ses, üç çizgi yüksek sestir ve zil sesini kapatmak için bir çarpı işareti vardır. İlk açılış, zil sesini kapatmaktır.
Sol ve Sağ Oklar: Oklar, kablo konumunu belirtmek için kablodan otomatik olarak görünür; kablonun üzerinde iki ok görünür.
Akım yönü: SS frekansı kullanıldığında, bu işlev operatöre yol bulmada yardımcı olmak için sinyal akımının yönünü görüntüleyebilir.
Faz Göstergesi: SS frekansı kullanıldığında, alıcı sinyalin fazını görüntüleyecektir. Fazı temizlemek için frekans tuşuna uzun basın.Alıcı özellikleri
1) Kablo konumlandırma: Hedef kabloyu hızlı bir şekilde izlemek için tepe yöntemini seçin ve paralel anten konumlandırmasını kullanın. Kablonun üzerindeyken, sinyal en büyüktür ve her iki taraf azalır. Vadi yöntemini seçin ve konumlandırma için dikey anten kullanın. Bitişik kablo ve parazit kaynağı olmadığında, konumlandırma daha doğru ve güvenilirdir. Alıcı kablonun üzerindeyken, sinyal en küçüktür ve her iki taraftaki sinyal büyüktür.
2) Derinlik ölçümü: Doğrudan bağlantı modunda, derinlik doğrudan ölçülür. Alıcıyı doğrudan boru hattının üzerine yerleştirin ve pusulanın gösterdiği yön düz ileriye baktığında cihaz gövdesini hareketsiz tutun ve gerçek zamanlı seslendirme değeri sol üst köşede görüntülenir.
sesli uyarı
Bu cihazın harika bir özelliği, uzun süre çalışırken operatörün göz yorgunluğunu azaltabilen ve algılama çalışmasını daha basit ve net hale getirebilen bir sesli uyarıya sahip olmasıdır. Alıcı tarafından yayılan sesin hacmi, alınan sinyalin gücüyle orantılıdır. Birim kazanç altında, alıcıdan gelen ses yüksek ve hızlı olduğunda, alınan sinyalin güçlü olduğu anlamına gelir ve bunun tersi, alınan sinyalin zayıf olduğu anlamına gelir. Alıcı tepe yöntemindeyken, ses kablonun hemen üzerinde en yüksek ve keskindir ve her iki tarafta ses küçük ve seyrektir. Alıcı vadi yöntemindeyken, ses boru hattının hemen üzerinde en küçük ve en seyrektir ve her iki tarafta ses yüksek ve sıkıdır.
Alıcı çalışma modu
çalışma prensibi
Kabloya bir sinyal uygulandığında, kabloda bir akım vardır ve akım, kablonun etrafında yayılan bir manyetik alan üretir. Manyetik alanın frekansı, uygulanan sinyalin frekansı ile tutarlıdır. Güç, dairenin merkezi olarak kablo ve radyasyonun azaldığı ve yönün radyasyon dairesindeki belirli bir noktanın teğet yönü olduğu şeklindedir.
Alıcı, kablonun yaydığı manyetik alan sinyalini veya sızan elektrik alan sinyalini dahili anten veya harici giriş cihazı aracılığıyla alır ve iki farklı çalışma modunda işlenebilir ve sinyal gücü değişikliği operatöre bildirilir.
Sinyal alma modu - alıcı çalışma modu
Tepe yöntemi
(dar tepeler, geniş tepeler, geniş oklar, tepeler + vadiler)Çukur yöntemi
(çukur)
