Yol sapması göstergesi fonksiyonu ile ses kablosu tester

Name: Yol sapması göstergesi fonksiyonu ile ses kablosu tester
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Şaanksi, Çin
Marka adı:	XZH TEST
Sertifika:	CE, ISO
Model numarası:	XHDD503E

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Şaanksi, Çin

Marka adı:

XZH TEST

Sertifika:

CE, ISO

Model numarası:

XHDD503E

Model No.:

XHDD503E

Kullanım:

Ağ Kablo Test Cihazı, Ses Kablo Test Cihazı, Koaksiyel Kablo Test Cihazı, Dijital Kablo Test Cihazı

Güç:

Elektrik

özelleştirilmiş:

özelleştirilmiş

Renk:

Siyah

Filtre:

200Hz-1600Hz İsteğe bağlı

Çıkış Kazancı:

16 Seviye (0~112dB)

Çıktı empedansı:

350Ω

Akustik-Manyetik Konumlandırma Doğruluğu:

0,2 m'den az

Adım Voltajı Konumlandırma Doğruluğu:

0,5 m'den az

Yol Tanımlama Doğruluğu:

0,5 m'den az

Taşıma paketi:

Ahşap kasa

Ticari marka:

XZH Testi

Köken:

ÇİN

HS kodu:

9031809090

Yetenek temini:

2000 pcs/yıl

Özelleştirme:

Mevcut

Satış sonrası hizmet:

Garanti Sertifikası

Garanti:

12 ay

Vurgulamak:

High Light

Vurgulamak:

Yol sapması olan ses kablosu tester

Sesli kablo hatası belirleyici

İşaretli ses kablosu tester

Trading Information

Min sipariş miktarı:

1 Birim

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 gün

Ödeme koşulları:

T/T

Yetenek temini:

Ayda 2000 Birim

Ürün Tanımı

Açıklama
Kablo arıza bulucu, kablo arıza noktasının kesin yerini belirlemek için titreşim alma ve elektromanyetik indüksiyon prensiplerini kullanır. Yüksek gerilim darbe jeneratörü, arıza noktasında atlama deşarjına neden olmak için kullanılır. atlama deşarjının neden olduğu titreşim dalgaları, ses dalgaları ve elektromanyetik dalgalar gibi fiziksel fenomenler, işaretleme cihazının özel bir probu tarafından toplanır, yükseltilir, işlenir, görüntülenir ve kablo arıza işaretleme cihazı tarafından çıktı olarak verilir. Arıza noktasının kesin konumu, test cihazının işitme ve görme duyusu ile belirlenir. Yani, kablo arıza noktasını "doğrudan kablonun üzerinde ve kaba ölçüm aralığında" doğru bir şekilde tespit etme görevi tamamlanır.
Bu sabit nokta cihazı, farklı kesitlere ve ortamlara sahip çeşitli malzemelerden yapılmış güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve gömülü tellerin düşük dirençli, kısa devre, açık devre ve bağlantı kesintisi arızalarının yanı sıra yüksek dirençli kaçak ve yüksek dirençli atlama arızaları için uygundur.
Ürün özellikleri
1. 5 inç dokunmatik yüksek parlaklıklı LCD, güneş ışığı altında görünürlük sağlar.
2. 4 test moduna sahiptir: standart, geliştirilmiş, gürültü azaltma ve özelleştirilmiş.
3. 4 konumlandırma fonksiyonuna sahiptir: akustik-manyetik senkronizasyon, saf akustik, saf manyetik ve adım gerilimi.
4. Arka plan gürültüsü azaltma teknolojisine sahiptir ve çeşitli filtreleme yöntemleri arasından seçim yapabilir.
5. BNR ve sessiz fonksiyonlarla donatılmıştır.
4. Yol sapması göstergesine sahiptir.
5. Çok katmanlı fiziksel izolasyon sinyal sensörleri, IP65 su geçirmezlik derecesi ile donatılmıştır.
6. Dahili büyük kapasiteli lityum pil, uzun bekleme süresi, hızlı şarj cihazı ile donatılmıştır.
7. Küçük ve hafif, kullanımı kolay ve basit insan-makine arayüzü.

Teknik özellik

Filtre parametreleri	lTüm geçiş: 100Hz~1600Hz.
	lAlçak geçiş: 100Hz~300Hz.
	lQualcomm: 160Hz~1600Hz.
	lBant geçiş: 200Hz~600Hz.
Kanal kazancı:	8 seviye ayarlanabilir.
Manyetik kanal kazancı:	8 seviye ayarlanabilir.
Adım gerilimi kazancı:	8 seviye ayarlanabilir.
Çıkış kazancı:	16 seviye (0~112db)
Çıkış empedansı:	350Ω
Akustomanyetik konumlandırma doğruluğu:	≤0.1m.
Adım gerilimi konumlandırma doğruluğu:	≤ 0.5m.
Yol tanımlama doğruluğu:	≤ 0.5m.
BNR arka plan gürültüsü azaltma ve sessiz gürültü azaltma fonksiyonlarına sahiptir.
Ekran kontrol yöntemi:	5 inç yüksek parlaklıklı dokunmatik ekran kontrolü.
Güç kaynağı:	4*18650 standart lityum piller.
Bekleme süresi:	8 saatten fazla.
Hacim:	428L×350W×230H
Genel Ağırlık:	7kg.
Ortam sıcaklığı:	-25~65ºC; Bağıl nem: ≤90%.

Çalışma prensibi
1. Akustik-manyetik senkronizasyon yöntemi:
Akustik-manyetik senkronizasyon yöntemi, hassas arıza tespiti için çok doğru ve benzersiz bir yöntemdir. Prensibi, geleneksel akustik nokta belirleme yöntemine dayanır ve elektromanyetik sinyallerin algılanmasını ve uygulanmasını ekler.
Yüksek gerilim jeneratörü, arızalı kablo üzerinde darbe deşarjı gerçekleştirdiğinde, arıza noktasındaki deşarjın neden olduğu ses yere iletilir. Ses sinyali, yüksek hassasiyetli bir prob tarafından alınır. Yükseltildikten sonra, kulaklıkla dinleyerek bir "patlama" sesi duyulabilir.
Probun dahili probu, manyetik alan sinyalini gerçek zamanlı olarak alır ve manyetik alanın yayılma hızının sesin yayılma hızından çok daha yüksek olduğu prensibini kullanarak, elektromanyetik sinyal ile ses sinyali arasındaki zaman farkını tespit ederek arıza noktasının mesafesini belirler. En küçük akustik-manyetik zaman farkına sahip noktayı bulmak için sensör konumunu hareket ettirmeye devam edin, ardından arıza noktasının kesin konumu altında olacaktır.
Geleneksel akustik ölçüm yasal nokta cihazları genellikle sadece kulaklıkları izlemek için kullanır veya arıza noktasındaki deşarj sesini tanımlamak için ölçüm cihazı ibresinin salınımı ile desteklenir. Deşarj sesi bir göz açıp kapayıncaya kadar kaybolduğundan ve ortam gürültüsünden çok farklı olmadığından, genellikle çok deneyimli olmayan operatörler için büyük zorluklar yaratır. Akustik-manyetik senkronizasyon yöntemi, geleneksel akustik ölçüm yönteminin yukarıdaki sorunlarını etkili bir şekilde önler.

2. Saf ses yöntemi:
Saf ses yöntemi, bir akustik titreşim sensörü, bir sinyal yükseltici, bir filtre devresi, bir örnekleme birimi, bir işlemci, bir ekran birimi, bir güç amplifikatör birimi, kulaklıklar vb.'den oluşur.
Saf ses yöntemi, esas olarak yüksek direnç ve atlama arızalarını ölçmek için kullanılır. Ana prensibi, arıza noktasında deşarj arızasına neden olmak için arızalı kabloya darbe gerilimi uygulamak ve ardından arızayı doğru bir şekilde tespit etmek için deşarj sırasında üretilen sesi kullanmaktır. Akustik titreşim sensörü, akustik sinyali bir elektrik sinyaline dönüştürür, bu da bir sinyal yükseltici ve filtre devresi tarafından yükseltilir ve filtrelenir. Son olarak, kulaklıklar aracılığıyla sese geri yüklenir veya sesin yoğunluğu görüntülenir. En büyük ses yoğunluğuna sahip yer, arıza noktasıdır.

3. Saf manyetik yöntem:
Saf manyetik yöntem, kablo yolunu ve kablo arıza noktasının kesin konumunu belirleyebilir. Ana prensibi, arızalı kabloya darbe gerilimi uygulamak, darbe sinyalini almak için bir indüksiyon bobini kullanmak ve darbe sinyalinin özelliklerinden yola çıkarak kablodan sapıp sapmadığını yargılamaktır. Alınan darbe sinyallerinin özellikleri saptığında, bir arıza noktası olarak belirlenir.

4. A-çerçeve yöntemi:
Gömülü bir kabloda bir toprak arızası meydana gelirse, arıza noktasını bulmak için potansiyel fark yöntemini kullanabiliriz. Yöntem, arızalı kablonun test noktası ile toprak arasına bir test gerilimi eklemektir, ardından kablonun giriş noktasının etrafında giriş noktası ile eş merkezli bir dağıtılmış elektrik alanı oluşacaktır. Bu elektrik alanında aynı yarıçaplı herhangi bir nokta arasında potansiyel fark yoktur, ancak farklı yarıçaplı (şekildeki A ve B noktaları) herhangi iki nokta arasında bir potansiyel fark vardır ve iki nokta arasındaki mesafe sabit olduğunda, iki nokta arasındaki mesafe Ne kadar yakınsa, potansiyel fark o kadar güçlü olur.
Bu özelliği kullanarak, A ve B noktalarını yavaş yavaş merkez noktasına yaklaştırabiliriz. Arıza noktası tam olarak A ve B noktaları arasında olduğunda, potansiyel fark sıfır olur. Arıza noktasının ötesine hareket etmeye devam ederse, potansiyel farkın polaritesi tersine dönecektir, böylece topraklama noktası ileri geri hareket ettirilerek doğru bir şekilde belirlenebilir.

Cihaz düzeni ve talimatlar

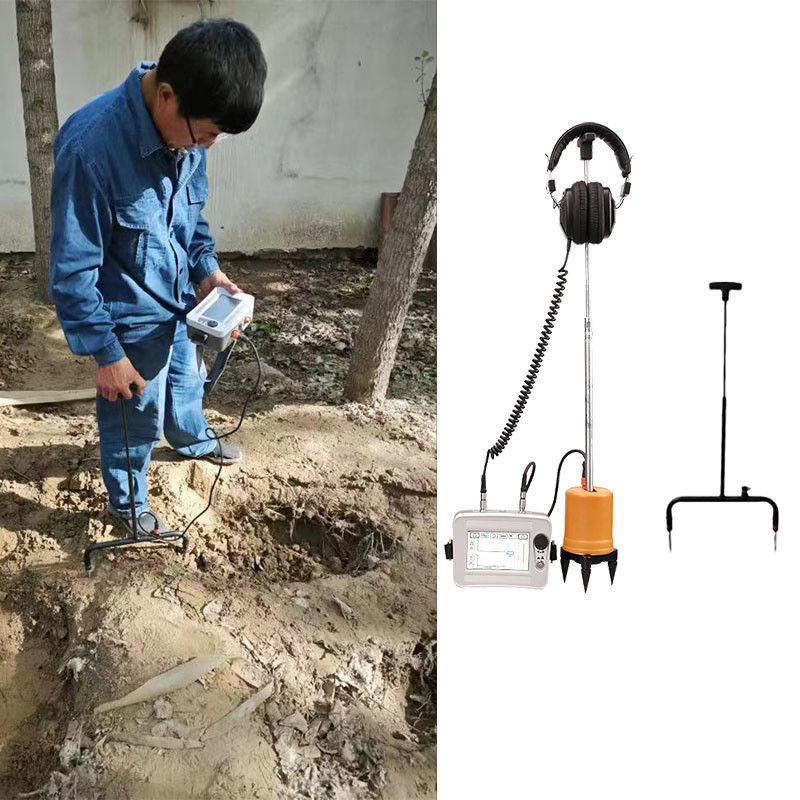

Cihazın bileşimi
1. Kablo arıza bulucu: Kaba ölçüm aralığında kablo arıza noktalarını doğru bir şekilde tespit edin.
2. Prob: Prob, prob, üç pençe ve bağlantı çubuğu dahil, sinyalleri almak için giriş kanalına bağlanır.
3. Kulaklık takın; işaretleme cihazının giriş kanalını bağlayın (çıkış sinyalinin geri bildirimi).
4.7 çekirdekli sinyal hattı: İşaretleme cihazı ile prob arasındaki bağlantı kablosu (işaretleme cihazını ve probu bağlama).
5. Şarj cihazı: Şarj için cihazın şarj soketine bağlayın.
6.A çerçevesi: Adım gerilimi yöntemi kullanılarak test yapılırken kullanılır.
7. A-çerçeve bağlantı kablosu: Kablo arıza bulucu ve A-çerçeve bağlantı kablosu.
8. Topraklama pimi: A-çerçevesi için eşleşen bir aksesuar.
Paket listesi

A-çerçevesi bağlandıktan sonra, sağda gösterildiği gibi otomatik olarak test arayüzüne girecektir.
A çerçevesinin altında, önde kırmızı ve arkada yeşil olmak üzere oklar olduğunu unutmayın. Bu, kırmızının kablonun sonunu ve yeşilin kablonun başlangıcını gösterdiği anlamına gelir.

A-çerçevesini kablo gömme yolu boyunca kablonun sonuna doğru yavaşça hareket ettirin ve test ekranındaki kırmızı ve yeşil çubuk grafiklerdeki değişiklikleri gözlemleyin. Bu, akım yönündeki bir değişikliği yansıtır.
Hasar noktasından uzakta, örneğin 5 metreden uzakta, ekrandaki kırmızı ve yeşil çubuklar biraz düzensiz ve küçük görünür.
Arıza noktasına yaklaştığınızda, örneğin arıza noktasından yaklaşık 5 metre uzakta, kırmızı çubuk grafiğin çok büyüdüğünü fark edeceksiniz, yukarıdaki resimde gösterildiği gibi.
Doğrudan arıza noktasının üzerinde veya arıza noktasının önünde ve arkasında yaklaşık 1-2 metre olduğunuzda, kırmızı ve yeşil çubuk grafiklerin çok küçük olduğunu ve yukarıdaki sağdaki resimde gösterildiği gibi ekranda göründüğünü fark edeceksiniz.
Arıza noktasını geçtikten sonra, örneğin arıza noktasından yaklaşık 5 metre uzakta, yeşil çubuk grafiğin çok büyüdüğünü fark edeceksiniz.
Bu şekilde, sabırla arama yaparak arızanın yerini bulabilirsiniz.
