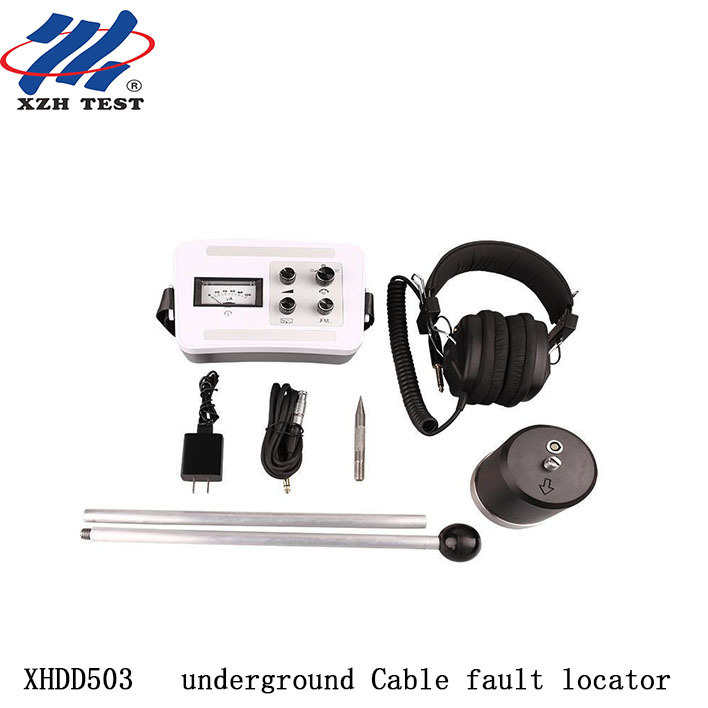

Yeraltı Kablo Arızası İzleyici XHDD503
XHDD503 Kablo Arızası Pinpointer, yeraltı kablo arızası konumlarını kesin olarak belirlemek için titreşim alma ve elektromanyetik indüksiyon ilkelerini kullanır.Yüksek voltajlı bir darbeler jeneratörü yardımıyla, hata noktasındaki flashover boşaltması titreşim dalgaları, ses dalgaları ve elektromanyetik dalgalar üretir.Enstrüman tarafından güçlendirilmiş ve işlenmiştir., ve operatörün işitsel ve görsel yargısını kablonun hemen üzerinde tam bir hata konumunu tamamlamak için görüntülenir.
Güç kablolarının düşük dirençli, kısa devreli, açık devreli ve bağlantı kesme hataları için uygundur, yüksek frekanslı koaksiyel kablolar, sokak ışığı kabloları,Çeşitli maddelerden yapılmış ve farklı kesimleri ve ortamları olan gömülü tellerKablo hatası dedektörleri için DL / T 849.2-2019 standartlarına uyuyor.
Ana Performans Avantajları
Büyütme:500,000xDeteksiyon Derinliği:>10mBatarya ömrü:20 saatten fazlaSessiz Akım:< 10mA
1.Hata noktası boşaltması sırasında üretilen titreşim dalgalarını, ses dalgalarını ve elektromanyetik dalgaları eşzamanlı olarak alır.
2.Ayrı ayrı tasarlanmış ve bağımsız olarak güçlendirilmiş akustik ve manyetik kanallar üstün müdahale karşıtı yetenek için.
3.500,000x süper büyütme derin gömülü kablo hataları için > 10m algılama derinliği ile.
4.Analog mikroammetre tasarımı, sinyal gücünü ve eğilimini bir bakışta sağlar.
5.Düzenlenebilir sıfır seviyesi, çeşitli güçlü ve zayıf sinyal alanı ortamlarına uyarlanır.
6.<10mA dinlenme akımı olan ultra düşük güç tasarımı, 20 saatlik sürekli alan çalışmasını sağlar.
7.IP65 su geçirmez koruması olan çok katmanlı fiziksel izolasyon sensörü.
| Parametreler |
Spesifikasyon |
| Büyütme |
500Binlerce kez. |
| Konumlama Doğruluğu |
<0,1m (akustik-manetik) |
| Çıkış Impedansı |
350Ω |
| Bulma Derinliği |
>10 metre |
| Sessiz Akıntı |
< 10mA |
| Devamlı Çalışma |
>20 saat |
| Çalışma Gücü |
4 × 3.7V 3200mAh lityum piller |
| Çevre sıcaklığı |
-25 ~ 65°C; Nem: ≤90% |
| Ana Birim Boyutları |
190 (L) × 75 (W) × 135 (H) mm |
| Ana birim ağırlığı |
0.81 kg |
| Sonda Boyutları |
85 (D) × 100 (H) mm |
| Sonda ağırlığı |
1.4 kg |
| Toplam Boyutlar (Paketlenmiş) |
428L × 350W × 230H mm |
| Toplam Ağırlık |
7 kg |
Akustik-manetik senkronizasyon yöntemi, çok hassas ve benzersiz bir hata konumlandırma tekniğidir.Elektromanyetik sinyal tespiti ve uygulaması ile geliştirilmiş.
Yüksek voltajlı bir darbe hatalı kabloya etki ettiğinde, hata noktasında bir flashover boşaltması meydana gelir ve titreşim dalgaları, ses dalgaları, elektromanyetik dalgalar ve diğer fiziksel fenomenler üretir.Enstrüman aynı anda bu sinyalleri çift kanal (akustik + manyetik) tasarımı ile algılarElektromanyetik sinyal (yaklaşık anlık yayılma) ile akustik sinyal arasındaki zaman farkını karşılaştırarak, hata noktasına doğru kesin mesafe hesaplanır.Operatör en küçük zaman farkı ile noktayı bulmak için sonda hareket eder, tam olarak aşağıdaki hatanın yerini gösterir.
Bağımsız olarak güçlendirilmiş akustik ve manyetik kanallar müdahale karşıtı yeteneği büyük ölçüde artırıyor.Geleneksel tek kanallı akustik dedektörlerin mücadele ettiği elektrikli gürültülü alan ortamlarında bile bu aracı etkili kılıyor.

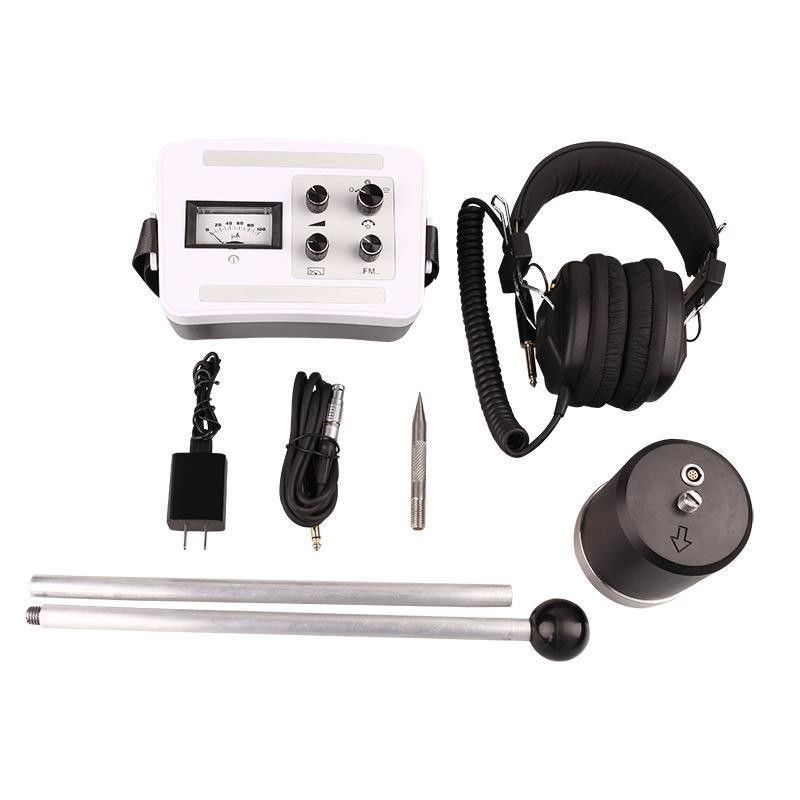

| Bileşen |
miktarı |
| Kablo hatası işaretleyici (Ana birim) |
1 |
| Sonda (bağlantı çubuğu ve sensör dahil) |
1 |
| 7 çekirdekli sinyal kablosu |
1 |
| Kulaklık |
1 |
| Şarj cihazı |
1 |
Satış sonrası hizmet:Ürün kalitesi sorunları, ömür boyu bakım ve teknik destek için 12 aylık ücretsiz garanti.
Yerel fotoğraflar
Sıkça Sorulan Sorular
S: 500,000x süper büyütme pratikte ne anlama gelir?
500,000x sinyal amplifikasyonu, pinpointer'ın zayıf boşalma darbeleri üreten derin veya yüksek dirençli hatalardan son derece zayıf akustik ve manyetik sinyalleri algılamasını sağlar.Bu, özellikle 5 m'den daha derin gömülü kablolar veya standart kazançlı işaretçilerin yüzeyde herhangi bir sinyali kaydetemediği zayıflatıcı toprak koşullarında değerlidir..
S: 20 saatlik sürekli çalışma saha verimliliğini nasıl artırır?
Batarya ömrünün uzatılması, tek bir şarjla birkaç günlük saha operasyonlarını kapsar ve yedek pil taşımak veya şarj için üsse dönmek zorunda kalmaz.Deniz rüzgar çiftlikleri, ve şarj altyapısı mevcut olmayan ülke çapında kablo yolları.
S: Bu işaretleyici hangi kablo hatası için tasarlanmıştır?
Yeraltı güç kablolarında 35kV ve altındaki flashover ve yüksek dirençli sızıntı hataları için tasarlanmıştır.Yüksek kazançlı akustik-manetik algılama sistemi, periyodik boşaltma darbeleri üreten herhangi bir HV dalgalanma jeneratörü ile çalışır.XLPE, yağla ıslatılmış kağıt ve hem doğrudan gömülü hem de kanallı tesisatlarda kauçuk/plastik dielektrik kablolarla uyumludur.
S: Hata noktasının hemen üstünde olduğunuzu nasıl doğruluyorsunuz?
Akustik-manyetik senkronizasyon ekranı, elektromanyetik darbeler (anlık) ve akustik dalgalar (toprakta yolculuk süresiyle gecikmiş) arasındaki zaman farkını gösterir.Doğrudan bozulmanın üzerindeykenBu zaman farkı en düşük seviyeye ulaşır, uzaklaşmak zaman deltalarını arttırır, hata merkezinde en yüksek ses hacmi ile birleştirildiğinde kazmadan önce ikili doğrulama elde edilir.
S: Pınpointer herhangi bir HV dalgalanma jeneratörü ile çalışıyor mu?
Evet, işaretleyici kaynağa bağımlı değil ve periyodik yüksek voltajlı boşaltma atışları üreten herhangi bir ekipmanla çalışır.Geleneksel test transformatörü + kondansatör bankalarıEn iyi sonuçlar için, tutarlı akustik ritm tanımı için 5-10 saniye aralıklarla periyodik / döngü boşaltma modunu kullanın.
S: Hangi garanti ve destek dahil?
Üretim kusurlarını kapsayan 12 aylık standart garanti, ömür boyu teknik destek ile. CE ve ISO sertifikalı. Pakette pinpointer birimi, kulaklık, zemin sensörü, taşıma çantası, şarj cihazı,ve kullanıcı kılavuzuYerel eğitim ve talep üzerine genişletilmiş garanti seçenekleri.
