Özelleştirilebilir TDR Kablo Arızası Ön Bulmacı Kablo Arızası Uzaklığı Bulmacı

Name: Özelleştirilebilir TDR Kablo Arızası Ön Bulmacı Kablo Arızası Uzaklığı Bulmacı
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Şaanksi, Çin
Marka adı:	XZH TEST
Sertifika:	CE,ISO
Model numarası:	XHGG502

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Şaanksi, Çin

Marka adı:

XZH TEST

Sertifika:

CE,ISO

Model numarası:

XHGG502

Model NO.:

XHGG502

Spesifikasyon:

475*345*205mm

Ticari marka:

XZH TESTİ

Kaynağı:

Xi'an, Şaanksi, Çin

HS kodu:

9031809090

Yetenek temini:

2000 adet /Yıl

Özelleştirme:

Kullanılabilir

Satış sonrası hizmet:

Garanti Belgesi

Garanti:

1 yıl

Vurgulamak:

High Light

Vurgulamak:

TDR Kablo Hata Ön Bulmacı

Özelleştirilebilir Kablo Hata Ön Bulgucısı

Kablo hatası mesafesini doğru belirleyici

Trading Information

Min sipariş miktarı:

1 Birim

Ambalaj bilgileri:

ahşap kasa

Teslim süresi:

5-8 gün

Ödeme koşulları:

T/T

Yetenek temini:

2000 adet /Yıl

Ürün Tanımı

Ürün Tanıtımı

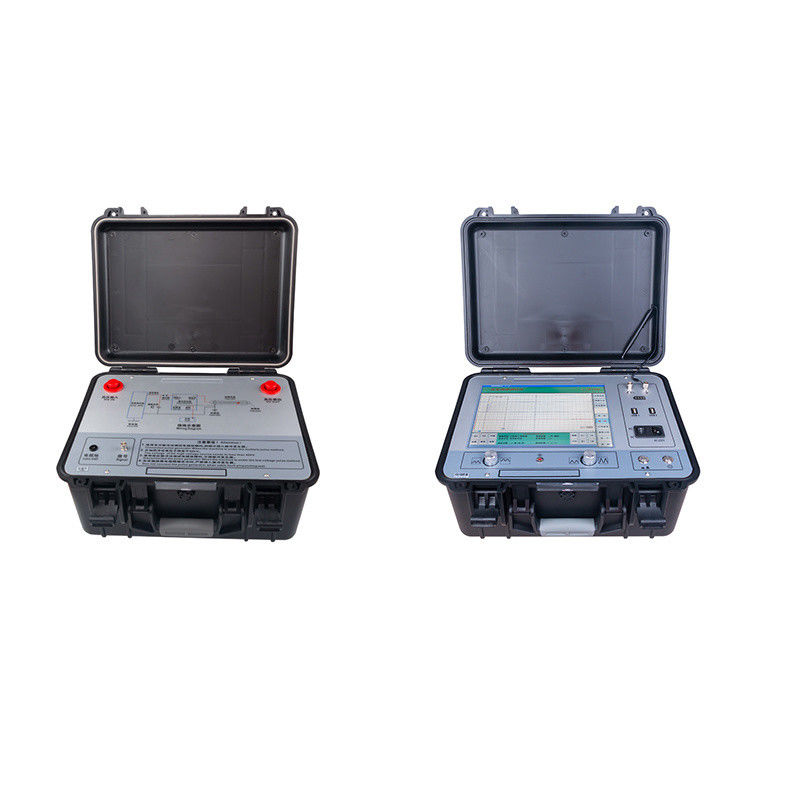

XHGG502 ARC yeraltı kablo arıza bulucu, çeşitli malzemelerden, farklı kesitlerden ve farklı ortamlardan, yüksek frekanslı koaksiyel kablolar, yerel telefon kabloları, sokak lambası kabloları ve gömülü kabloların düşük direnç, kısa devre, açık devre ve bağlantı kesintisi arızalarını ölçmek için uygundur. Kaçakları ve yüksek dirençli atlama arızalarını önleyin. Süper güçlü kablo yönetim sistemi, otomatik rapor oluşturma.

Ana Özellikler

1. 35KV ve altındaki tüm kabloların yüksek ve düşük direnç arızalarını tespit edebilir ve geniş bir uygulama alanına sahiptir.
2. Cihaz, gömülü endüstriyel bilgisayarın en son teknolojisini ve dünyadaki en gelişmiş "sekiz darbe yöntemini" benimser.
Darbe yüksek basınçlı atlama yöntemi ve düşük basınçlı darbe yöntemine sahiptir.
3. Herhangi bir yüksek empedanslı arıza, düşük voltajlı darbe kısa devre arızasına benzer en basit dalga formu özelliklerini sunar, bu da yorumlanması çok kolaydır.
4. Kullanıcı dostu yazılım, tam İngilizce menü ve ekran dokunmatik düğme işlemi ile. Düğme tanımı basit ve açıktır. Ölçüm yöntemi basit ve hızlıdır.
5. Arıza tespitinin başarı oranı, test doğruluğu ve test kolaylığı, herhangi bir yerli test ekipmanından daha iyidir.
6. Ultra yüksek parlaklık, doğrudan güneş ışığı ortamında net bir şekilde gözlemlenebilen ekran dalga formu olarak büyük LCD ekran.
Cihaz, güçlü veri işleme yeteneklerine ve kullanıcı dostu bir ekran arayüzüne sahiptir.
7. El yazısı tahtası işlevi ile, dalga formu saklandığında, saha testinin personeli, konumları ve arıza özellikleri saklanabilir.
Test süreci gibi bilgiler doğrudan kaydedilen belgeye el yazısıyla yazılır.
8. Son derece güvenli yüksek voltaj koruma önlemleri ile. Flaş test cihazı, bir darbe yüksek basınç ortamında çökmez veya hasar görmez.
9. Standart bir yazıcı USB arayüzüne sahiptir.
10. Basit kullanım ve yüksek güvenilirlik. Çok yüksek bir maliyet performansına sahiptir.
11. Test kör bölgesi yoktur.
12. Dahili polimer lityum pil güç kaynağı, güç olmayan bir ortamda kablo açık devre ve düşük dirençli kısa devre arızasını test edebilir

Özelleştirilebilir TDR Kablo Arızası Ön Bulmacı Kablo Arızası Uzaklığı Bulmacı 2

Teknik veriler

Ekran	12 inç endüstriyel sınıf bilgisayar kontrolü, dokunmatik çalışma modu;
sistem	XP işletim sistemi, süper kablo yönetim sistemi, otomatik olarak test raporu oluşturur;
Fonksiyonlar	mesafe ölçümü ve hız ölçümü;
Veri örnekleme hızı	60MHz, 120 MHz, 240MHz, 400MHz;
Otomatik	Tamamen otomatik sürekli örnekleme, hiçbir deşarj dalga formunu asla kaçırmaz;
Test yöntemi	düşük voltajlı darbe yöntemi, yüksek voltajlı atlama yöntemi, çoklu darbe yöntemi
Darbe genişliği	0.1uS ve 2uS
Darbe genliği	400Vpp
Ölçüm mesafesi	>60Km
Okuma çözünürlüğü	0.1m
Test doğruluğu	0.5m'den az
Darbe kuplörü dayanım gerilimi	38kVDC

Darbe kuplörü tarafından gönderilen yansıyan sinyal otomatik olarak görüntülenir ve kablonun açık devresinin tam uzunluktaki dalga formu aynı anda görüntülenir. Bu, arıza karakteristik dalga formunun temsilini son derece basit hale getirir. Sadece bir tür yüksek direnç arıza dalga formu vardır, yani düşük voltajlı darbe yöntemine benzer kısa devre arıza dalga formu.
Arıza mesafesi otomatik olarak görüntülenir ve test kör bölgesi yoktur.
Çok sayıda test dalga formunu saklama işlevi ile: Sahada test edilen dalga formları, herhangi bir zamanda geri çağırma ve gözlem için belirlenen bir sırayla cihaza kolayca kaydedilebilir.
Ölçülen arıza noktası dalga formu ve iyi fazlı tam uzunluklu açık devre dalga formu, aynı ekranda karşılaştırma ve üst üste bindirilmiş karşılaştırma için aynı anda ekranda görüntülenebilir. Arıza mesafesinin değerlendirilmesini daha doğru hale getirir.
Dahili polimer lityum pil güç kaynağı: Tamamen şarj edildikten sonra 4 saatten fazla sürekli çalışabilir. Saha testinin gereksinimlerini tam olarak karşılayın. Ayrıca harici bir AC güç kaynağı ile de çalışabilir.
Sekiz darbe iletimi ve arıza yansıma sinyalleri otomatik olarak görüntülenir ve kablo açık devresinin tam uzunluktaki dalga formu aynı anda görüntülenir. Bu, arıza karakteristik dalga formunun temsilini son derece basit hale getirir. Sadece bir tür yüksek direnç arıza dalga formu vardır, yani düşük voltajlı darbe yöntemine benzer kısa devre arıza dalga formu. Arıza mesafesi otomatik olarak görüntülenir ve test kör bölgesi yoktur.
Çalışma koşulları: sıcaklık -25ºC~+55ºC, bağıl nem %85, atmosfer basıncı 750±30mmHg.
35KV ve altındaki gerilim seviyelerine sahip güç kablolarının ana yalıtım arızasını doğru ve hızlı bir şekilde tespit edin; kablo uzunluğunu kalibre edin; kablo arıza mesafesini kabaca test edin

Kablo arıza ön konumu: düşük voltajlı darbe yansıma yöntemine (TDR) dayalı reflektometre XHGG502 ve yüksek voltajlı çürüme (atlama) yöntemi (DECAY), ark yansıma yöntemi (tek atış/çoklu atış).

XHGG502'nin üç test modu vardır, düşük voltaj darbesi, yüksek voltaj atlaması, ARC çoklu atış
Aşağıdaki resim, XHGG502'nin ARC çoklu atış test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir.
Özelleştirilebilir TDR Kablo Arızası Ön Bulmacı Kablo Arızası Uzaklığı Bulmacı 4

Aşağıdaki resim, XHGG502'nin yüksek voltaj atlama test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir

Özelleştirilebilir TDR Kablo Arızası Ön Bulmacı Kablo Arızası Uzaklığı Bulmacı 5

Aşağıdaki resim, XHGG502'nin düşük voltaj darbe test modu kullanılarak ölçülen kablo uzunluğunu veya kablo açık devre arıza mesafesini göstermektedir. Düşük voltaj darbe yöntemi kullanıldığında, yüksek voltaj darbe jeneratörünü bağlamak gerekli değildir. Diğer test yöntemleri, bir yüksek voltaj darbe jeneratörü ile birlikte kullanılmalıdır.

Özelleştirilebilir TDR Kablo Arızası Ön Bulmacı Kablo Arızası Uzaklığı Bulmacı 6
