Kablo Hata Ön Bulmacı TDR Denetleyicisi 10.1 inçlik dokunmatik ekran 400MHz Örnekleme 120km menzilli çok vuruşlu çiftleyici

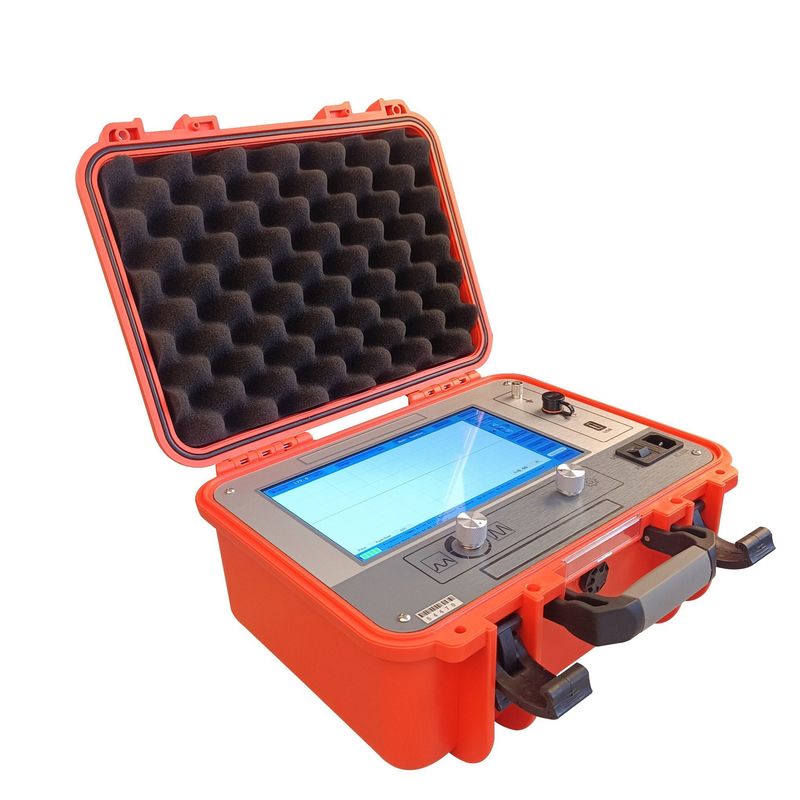

XHGG502A kablo arıza test cihazı, insan-makine etkileşimli test sağlayan basit bir işletim yazılımı arayüzüne sahip endüstriyel sınıf 10.1 inç dokunmatik entegre bilgisayar kullanır. Sinyal filtreleme, toplama, veri işleme, grafiksel görüntüleme ve grafiksel analiz gerçekleştirmek için endüstriyel sınıf entegre devre tasarımını ve gömülü bir işletim sistemini kullanır, böylece kablo hız ölçümü, kablo uzunluğu testi, kablo arıza mesafesi testi ve direnç testi tamamlanır.

Bu kablo arıza test cihazı, güç kablolarının durumunu ve arıza mesafesini ölçmek ve analiz etmek için özel bir cihazdır. Çeşitli malzemelerden, kesitlerden ve ortamlardan güç kablolarının düşük dirençli, kısa devre, açık devre ve kopma arızaları, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları ve gömülü teller ile yüksek dirençli kaçak ve yüksek dirençli aşırı gerilim arızaları için uygundur.

Çalışma modu: TDR (düşük voltaj darbesi), ICE (Darbe akımı), ARM (Ark yansıma yöntemi) kuplör ile yapılandırılmış.

Basit ve kararlı gömülü sisteme sahip endüstriyel sınıf 10.1 inç tam renkli TFT dokunmatik ekran;

Kablo dalga hızı testi, kablo uzunluğu testi ve arıza mesafesi testi fonksiyonları;

Tam otomatik sürekli örnekleme, gerçek zamanlı dalga formu yakalama, zamanında ve doğru;

Otomatik test aralığı ayarı ve test mesafesini görüntülemek için otomatik dalga formu analizi;

Dokunmatik ve kodlu düğme olmak üzere iki işletim modu, basit, hızlı ve güvenilir;

Düşük voltaj darbe yöntemi, yüksek voltaj aşırı gerilim yöntemi ve çoklu darbe yöntemi (8 kez) test teknolojileri ile donatılmış, pürüzsüz dalga formu görüntüleme ve kolay yorumlama;

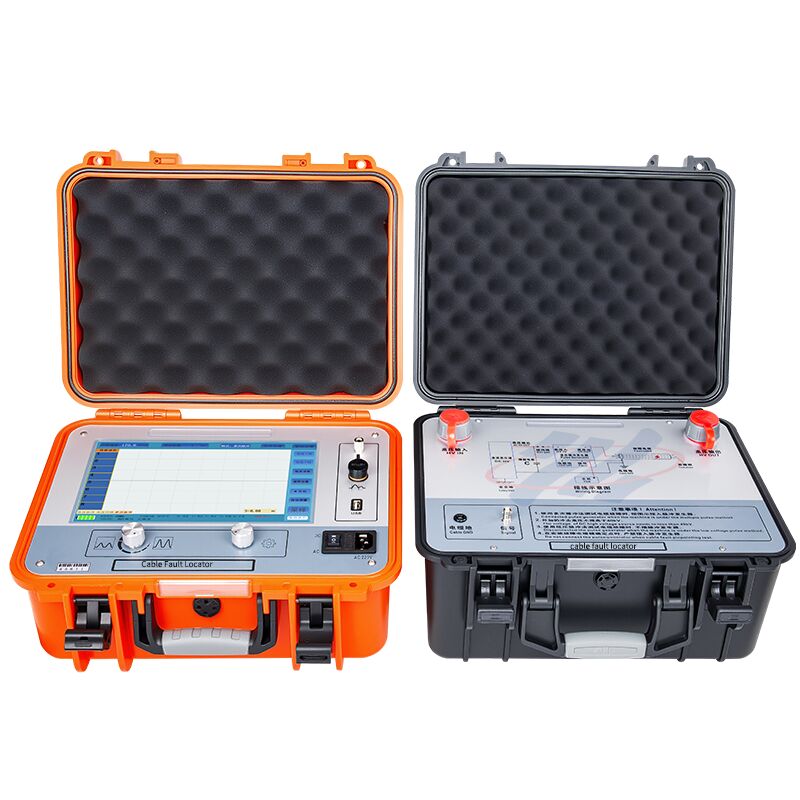

Çoklu darbe yöntemi kullanılırken, karşılaştırma için 8 grup yüksek ve düşük voltaj dalga formunu görüntülemek üzere darbe kuplörü ile birlikte kullanılır;

Büyük test dalga formu depolama: sahada test edilen dalga formları analiz için saklanabilir ve geri çağrılabilir;

1024*600 çözünürlüklü 280 nit ultra yüksek parlaklıkta LED arka aydınlatma, doğrudan güneş ışığı ortamları için uygundur;

Hızlı şarj özellikli dahili yüksek kapasiteli lityum pil paketi, güç olmayan ortamlarda test imkanı sağlar;

IP54'ten düşük olmayan koruyucu şasi kullanır.

Seyahat dalgası prensibine dayanarak, XHGG502A test edilen kabloya darbe sinyalleri uygular ve karakteristik empedansın değiştiği arıza noktasında yankıları yakalar, yansıma süresini hassas bir arıza mesafesine dönüştürür. Düşük dirençten yüksek dirençli aşırı gerilime kadar arızaları kapsamak için dört test yöntemi entegre edilmiştir:

Bu cihaz, güç mühendislerine güç kablosu durumu değerlendirmesi ve arıza ön tespiti için güvenilir, kapsamlı bir çözüm sunarak hızlı ve doğru arıza mesafesi ölçümü yoluyla kesinti süresini en aza indirmeye yardımcı olur.
