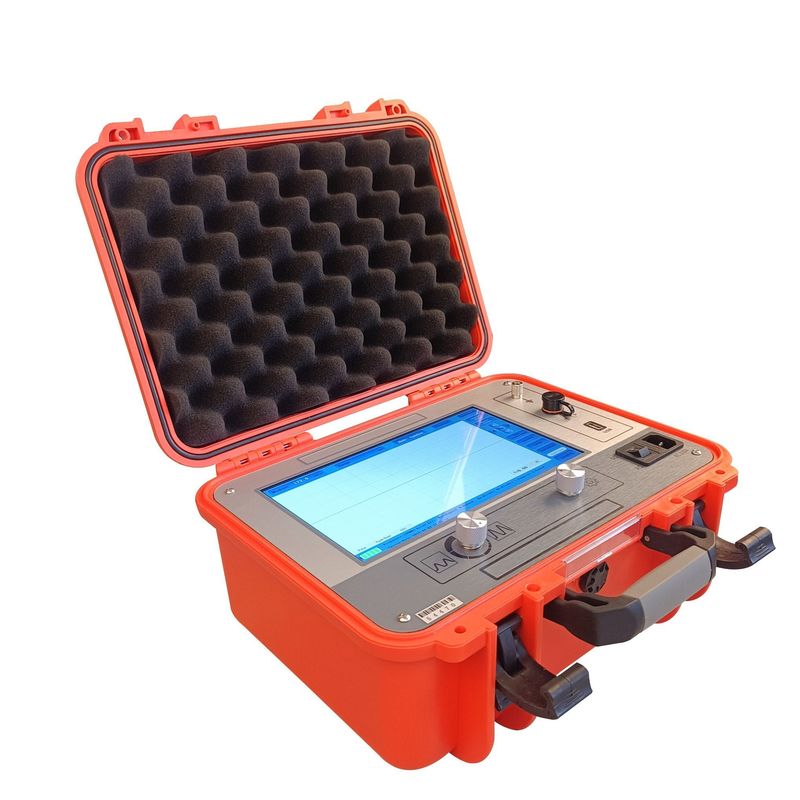

ARC Çok Darbeli Kablo Arıza Ön Tespit Cihazı 400MHz 120km Menzil DC 35kV Bağlayıcı ile 0,07m Çözünürlük XHGG502A

XHGG502A, gömülü sistem mimarisine sahip endüstriyel 10,1 inçlik dokunmatik bir bilgisayar etrafında inşa edilmiş profesyonel bir ARC kablo hatası önceden belirleyicisidir.Sinyal filtrelemeyi gerçekleştirmek için modern elektronik ve bilgisayar teknolojilerini birleştirir, yüksek hızlı A / D edinimi, veri işleme, grafik görüntüleme ve dalga şekli analizi ¢ tek bir iş akışında kablo dalga hızı, uzunluğu ve hata mesafesinin ölçümünü tamamlamak.Araç kablo hatası türlerinin tümünü kapsar.: düşük dirençli kısa devre, açık devre, bağlantı kesilmeleri, sızıntı yüksek dirençli ve flashover güç kablolarında yüksek dirençli hatalar, yüksek frekanslı koaksiyel kablolar, sokak lambası kabloları,ve her türlü malzemeden gömülü tellerTüm teknik göstergeler GB/T 18268 ile uyumludur.1, DL/T 849.1-2019 ve JJF1042-2020.

XHGG502A'yı geleneksel önceden belirleyicilerden ayıran özellik, özel sekiz impulslu ARC çok pulslu yöntemidir.Araç kablo hatası noktasında 8 aralıklı darbeleri ateşler., aynı anda 8 grup yüksek voltaj ve düşük voltaj karşılaştırma dalga şeklini 10.1 inçlik ekranda görüntüler. The system mathematically converts any high-resistance fault trace into a clean low-resistance short-circuit equivalent waveform — making interpretation virtually unambiguous and enabling automatic distance calculation that requires no expert waveform analysis skillsBu teknoloji, üç test moduyla (TDR düşük voltajlı darbeler, ICE dürtü akımı ve ARM yay yansıması çoklu darbeler) birleştirilir.Sınıfında mevcut en yüksek hata tespit başarısı oranını ve test hassasiyetini sağlar.

Ek aksesuarlar gerekmiyor, ayrı bir bağlantı cihazı satın alınmıyor, kablo eksikliği yok.TDR, ICE ve ARM çoklu darbe testi için gereken her şey standart sevkiyatta yer alıyor.

• 101 inçlik yüksek parlaklıklı TFT dokunmatik ekran:1024*600 çözünürlük, 280 nit ultra parlak LED arka ışık. Dalga şekilleri doğrudan güneş ışığı altında keskin ve okunur kalır. Dokunma + kodlu basma düğmesi çift işlevi ıslak koşullarda eldivenli kontrol için fiziksel düğmeler.
• 400MHz örnekleme, 0.07m çözünürlük, 120km menzil:Endüstride önde gelen 0.07m minimum çözünürlüğü ile değişken 1MHz~400MHz A/D dönüşümü ¥ geleneksel 100MHz cihazlarından 7* daha ince. 100m ile 100km arasında 10 seçilebilir menzil önceden ayarları,artı ≥120km maksimum kapasite.
• Sekiz impulslu ARC Multi-Pulse, dahil DC 35kV çiftleyici:8 sıralı darbeler, karmaşık yüksek dirençli hataları basit kısa devre eşdeğerlerine dönüştüren karşılaştırmalı dalga biçimi kümeleri üretir.Ekstra bir bağlayıcı satın alma gerekmez.
• Üç Entegre Test Metodu:TDR (düşük voltajlı darbeler: 300V±15%, 0.1μs'ten 10μs'e kadar 8 genişlik), ICE (damar akımı yanıp sönen) ve ARM (ark yansıması 8 darbeler çok darbeler).
• Tam otomatik çalıştırma:Otomatik sürekli numuneleme, geçici bir boşaltma dalga şeklini asla kaçırmaz. Otomatik aralık ayarlaması optimal test ön ayarını seçer.Otomatik dalga şekli analizi hatayı yansıtmayı tanımlar ve mesafeyi gösterir..
• 8,000+ USB Dışarıya Aktarma ile Dalga Biçimi Depolama:Çalışma alanı, kablo kimliği veya tarihi ile dalga biçimlerini kaydet ve adlandır. Geçmiş izleri güncel hatalarla karşılaştır ve karşılaştır. Resmi rapor üretimi, arşiv yönetimi için PC yazılımına USB ihracatı,ve gelişmiş karşılaştırmalı analiz.
• Yerleşik Sistem Kaya-Solut Dayanıklılık:Amaçlı olarak inşa edilmiş gömülü mimarisi ′′ Windows üst maliyeti yok, yazılım lisansı yok, gereksiz süreçler yok. Tam İngilizce menü. Hızlı başlatma, düşük güç tüketimi, çöküşe dayanıklı çalışma.
• IP54 koruyucu şasi:Tozdan korunur ve sıçramalara dayanır. -20 ° C alt sıfır alt istasyon bakımından +65 ° C çöl kablo hendek teşhisine kadar güvenilir bir şekilde çalışır.
• Dahili 11.1V lityum pil:Yaklaşık 2 saatlik hızlı şarj, 5 saatlik sürekli alan çalışmasını sağlar.

Yöntem	En iyisi	Tipik Uygulama
TDR ¢ Düşük Voltajlı Darbeler	Düşük direnç, kısa devre, açık devre, bağlantı kesme hatası	Kabloyu düzenli olarak bakım, birleşmeden önceki doğrulama, kablo uzunluğu ve dalga hızı kalibrasyonu
ICE Impulse Current Flashover	Yüksek dirençli sızıntı hatası (bir kaç yüz Ω'dan fazla); flashover yüksek impedans hatası	Alt voltaj testi sonrası arıza analizi, yaşlanma kablosunun teşhis değerlendirmesi
ARM ∙ 8-Pulse ARC Çok Pulse	Tüm yüksek dirençli hatalar	Tek impulslu sonuçların yorumlanması zor; karışık dielektrik kablolardaki hatalar; çoklu eklemli uzun mesafeli kablolar

Paket listesi

Enstrüman bileşenleri listesi
Adı	miktarı	Grafikler	Adı	miktarı	Grafikler
Kablo Hata Denetleyicisi	1		Birleştiriciler	1
Tek Q hattı	1		Çift Q hattı	1
Örnek alıcı	1		Güç kablosu	1
Kopyonlu yüksek gerilim hattı A	1		Bağlantı yüksek gerilim hattı B	1
toprak tel	1		USB iletişim kablosu

S: Kablo cihazla birlikte geliyor mu?
A: Evet. DC 35kV atış birleştirici (430*380*220mm, 10kg) her XHGG502A sevkiyatında standart olarak, birleştirici yüksek voltajlı bağlantı kabloları A ve B ile birlikte bulunur.

S: XLPE kablolarını test edebilir mi?
C: Evet. XHGG502A, tüm kablo yalıtım türleri için uygundur. XLPE, yağla ıslatılmış kağıt, kauçuk ve PVC.ve yüksek voltajlı (66kV+) güç kabloları.

S: Enstrüman ağ gücü olmadan çalışıyor mu?
A: Evet. Dahili 11.1V lityum bataryası açık devre ve düşük dirençli hatalar için düşük voltajlı darbe testini dış güç olmadan destekler. Yüksek voltajlı flashover ve çok pulslu yöntemler içinAC 110V~240V veya bir jeneratöre bağlanın.

S: Dalga biçimleri bir bilgisayara aktarılabilir mi?
A: Evet. Tüm 8,000+ depolanan dalga biçimleri arşiv yönetimi, karşılaştırmalı analiz ve resmi rapor üretimi için USB üzerinden PC yazılımına ihraç edilebilir.

S: Eğitim dahil mi?
A: Her sevkiyat kapsamlı bir kullanıcı kılavuzu içerir. Yerel eğitim, uzaktan video desteği veya ekibinizin gereksinimlerine göre uzattığı garanti seçenekleri için bizimle iletişime geçin.
