Ürün AçıklamasıPratik Performanslı
Bu XHHV535-2L , yeraltı güç kablosu arıza yeri tespiti ve DC dayanım gerilimi testi için 32kV'a kadar 1024J deşarj enerjisi sağlayan pratik, taşınabilir bir DC yüksek gerilim darbe aşırı gerilim jeneratörüdür. Günlük saha güvenilirliği için tasarlanmıştır, temel darbe test yeteneklerini düşük hem satın alma hem de bakım maliyetlerini düşük tutan basit, gösterişsiz bir tasarımla birleştirir.
Ünite, bir DC yüksek gerilim kaynağı, 2μF enerji depolama kapasitörü, deşarj bilyalı aralığı ve otomatik deşarj cihazını kompakt, erişilebilir bir form faktöründe entegre eder. Öne çıkan pratik özelliği çift EMP ve DC çıkış terminalleritir — darbe arıza yeri tespiti ve DC dayanım testi arasında geçiş yaparken kablo değiştirmeyi ortadan kaldırır. Dahili ayarlanabilir 0-100 s deşarj aralıklı zaman rölesi uzun süreli arıza arama işlemleri sırasında eller serbest döngüsel çalışmaya olanak tanır. Ön panelde manuel bilyalı aralık deşarj düğmesi, potansiyometre sıfırlama ile sıfır başlatma koruması, acil durdurma ve kapsamlı aşırı akım (8mA/3s), aşırı gerilim ve aşırı sıcaklık (65°C) otomatik koruması bulunur.
Neden XHHV535-2L?
Pratiklik İçin Tasarlandı
Yüksek özellikli cihazlar operasyonel ihtiyaçlarınızı aştığında ancak temel araçlar yetersiz kaldığında, XHHV535-2L performans ve değerin doğru dengesini sunar. 1024J nominal çıkışı , daha yüksek özellikli alternatiflerin premium maliyeti olmadan yaygın kablo arıza senaryolarının çoğunu karşılar.
EMP ve DC Çift Terminaller
İki ayrı yüksek gerilim çıkış terminali — darbe deşarjı için EMP ve dayanım gerilimi testi için DC — operatörün test kurşununu hareket ettirerek test modları arasında geçiş yapmasına olanak tanır, arka terminallere erişmeye veya dahili bağlantıları yeniden yapılandırmaya gerek kalmadan.
32kVMaksimum Çıkış
1024JDeşarj Enerjisi
2μFKapasitör
0-100sAyarlanabilir Zamanlayıcı
EMP+DCÇift Çıkış
Ana Özellikler
- EMP ve DC çift çıkış terminalleri — darbe deşarjı ve DC dayanımı için ayrı portlar, yeniden yapılandırma gerekmez
- Dahili 0-100s ayarlanabilir zaman rölesi tercih ettiğiniz aralıkta otomatik döngüsel darbe deşarjı için
- Manuel bilyalı aralık deşarj düğmesi: operatör tarafından tetiklenen tek darbeler (basış başına maksimum 1s)
- DC dayanım gerilimi ve darbe deşarjı çift modlu çalışma
- Süper kısa devre koruması: yüksek gerilim çıkışı doğrudan toprağa kısa devre yapabilir ve çalışmaya devam edebilir
- Çift 2,5 seviyeli işaretçi sayaçları gerçek zamanlı voltaj ve akım izleme için — deşarj işlemi bir bakışta görülebilir
- Yüksek gerilim tarafı voltaj ölçümü gerçek zamanlı doğruluk için
- Sıfır başlatma koruması potansiyometre sıfırlama ile: voltaj minimumda olmadığı sürece başlatma engellenir
- Acil durdurma düğmesi: herhangi bir durumda anında yüksek gerilim kesintisi
- Otomatik deşarj: voltmetre, durdurulduğunda bile kapasitör voltajını gerçek zamanlı olarak gösterir; artık yük güvenli bir şekilde deşarj edilir
Teknik Parametreler
| Model | XHHV535-2L |
|---|
| Darbe Yüksek Gerilim | 0-32kV (ayarlanabilir) |
|---|
| Dahili Kapasitör | 2μF |
|---|
| Deşarj Enerjisi | 0-1024J |
|---|
| Çıkış Voltajı Polaritesi | Negatif polarite |
|---|
| Darbe Gücü | 400W |
|---|
| Yüksek Gerilim Doğruluğu | 2,5 seviye |
|---|
| Aşırı Sıcaklık Koruması | 65°C |
|---|
| Aşırı Akım Koruması | 8mA (3 saniyeden fazla tetikleme) |
|---|
| Deşarj Aralığı | 0-100s ayarlanabilir (dahili zaman rölesi) |
|---|
| Çıkış Terminalleri | EMP (darbe) + DC (dayanım) çift çıkış |
|---|
| Güç Kaynağı | AC220V±10%, 50Hz±2Hz (60Hz desteklenir) |
|---|
| Ortam Sıcaklığı | -20 – +50°C |
|---|

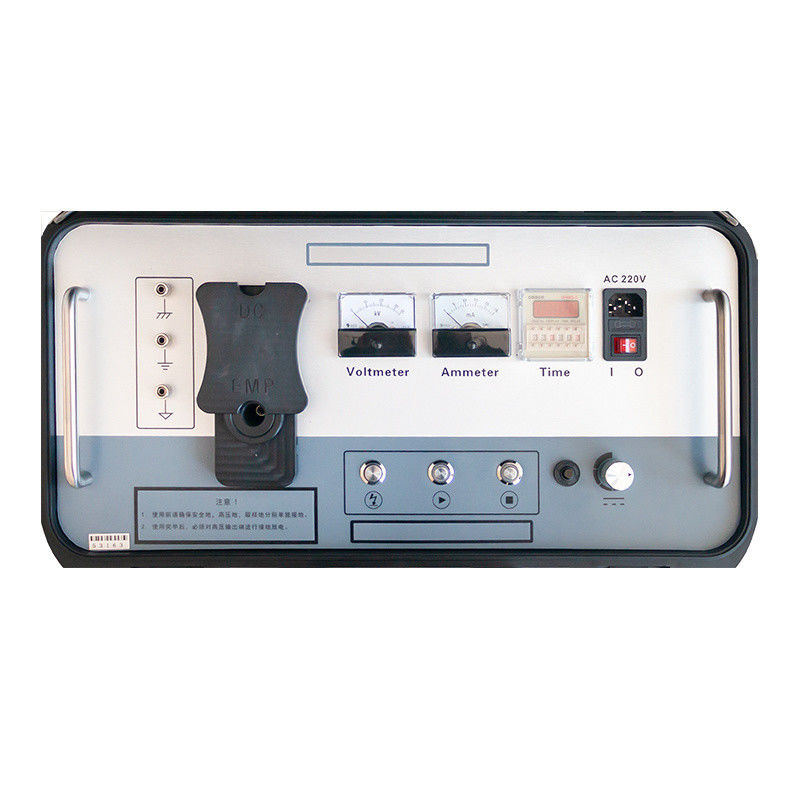

Panel Düzeni
| Kontrol / Port | İşlev |
|---|
| Güvenlik Topraklaması | Cihaz şasi topraklaması; toprağa güvenilir şekilde bağlanın |
| Yüksek Gerilim Topraklaması | HV kuyruk topraklaması; sızıntı ve deşarj tehlikelerini önler |
| Örnekleme Topraklaması | Flaş dalga formu örneklemesi için darbe kapasitörü negatif terminali |
| Deşarj Düğmesi | Manuel bilyalı aralık temas deşarjı (maksimum 1s basma süresi) |
| HV Başlatma Düğmesi | Işık yanıyor = sıfır durumu (düğme geçerli); ışık yanmıyor = engellenmiş |
| HV Durdurma Düğmesi | HV'yi anında keser; dahili deşarjı tetikler; HV ışığı söner |
| Aşırı Akım Koruması | Kol takmak için basın; 8mA >3s algılandığında açılır |
| Voltaj Ayarı | Önce CCW'yi sıfıra çevirmelisiniz; ardından Başlat'a basın, artırmak için CW'yi ayarlayın |
| Güç Anahtarı | Vites 1 = AC220V açık; Vites 0 = sistem kapalı |
| Sigorta Soketi | AC220V güç kaynağı sigortası |
| Güç Soketi | AC220V çalışma gücü girişi |
| Zaman Ayarı | Ayarlanabilir deşarj aralığı: 0-100 saniye |
| Ampermetre | Düşük voltaj tarafı akım göstergesi |
| Voltmetre | Yüksek gerilim çıkışı kV göstergesi |
| HV Çıkışı — EMP | Darbe deşarj çıkış terminali |
| HV Çıkışı — DC | DC dayanım gerilimi çıkış terminali |
Hedef Uygulamalar
XHHV535-2L, giriş seviyesi kablo test ekipleri, belediye atölyeleri, mesleki eğitim merkezleri ve gelişmekte olan pazarlardaki maliyet bilincine sahip yükleniciler için üretilmiştir — erişilebilir bir fiyat noktasında güvenilir 32kV darbe arıza yeri tespiti ve DC dayanım testi gerektiren kuruluşlar. EMP/DC çift terminal tasarımı ve 0-100s ayarlanabilir zamanlayıcısı, özellikle öğrencilerin tek bir cihazda hem arıza yeri tespiti hem de dayanım gerilimi prosedürlerini öğrenmesi gereken eğitim ortamları ve günlük güvenilirliğin üst düzey hassasiyetten daha önemli olduğu rutin bakım programları için uygundur. 1.5 seviye hassasiyet ve daha yüksek deşarj enerjisi ile üstün performans için XHHV535-4Z (35kg, 2450J) veya XHHV535-2L yükseltmesine (25kg, 1225J) bakın.
▎Sıkça Sorulan Sorular
S: Bir yüksek gerilim aşırı gerilim jeneratörü kablo arıza tespitinde nasıl çalışır?
Aşırı gerilim jeneratörü, arızalı kabloya yüksek enerjili bir darbe deşarj eder ve arıza noktasında kontrollü bir yüksek gerilim arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonları tarafından tespit edilebilir yüksek sesli bir vurma sesi) hem de elektromanyetik bir darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknikle tam arıza yerini hassas bir şekilde belirleyebilir.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek voltajlı iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test voltajı spesifikasyonlarına başvurun ve yüksek voltajlı çalışma sırasında tüm güvenlik mesafelerinin korunduğundan emin olun.
S: Aşırı gerilim jeneratörü çalışması sırasında hangi güvenlik önlemlerine uyulmalıdır?
Yüksek voltaj aşırı gerilim jeneratörü testi, sıkı güvenlik protokolleri gerektirir. Bağlantıdan önce kablonun tamamen enerjisiz ve tüm güç kaynaklarından izole edildiğini her zaman doğrulayın. Uyarı işaretleriyle test bölgesi etrafında minimum 5 metrelik bir güvenlik perimetresi oluşturun. Tüm personel, ark dereceli giysiler, HV yalıtım eldivenleri ve dielektrik ayakkabılar dahil olmak üzere uygun KKD giymelidir. Entegre güvenlik özellikleri — güç kapalıyken otomatik deşarj, acil durdurma ve sıfır voltaj kilidi — ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J–1024J), aşırı enerjinin kablo hasarını kötüleştirebileceği yüksek dirençli arızaların ilk teyidi ve yerini belirlemesi için idealdir. Orta enerji (1225J–2048J), çoğu rutin arıza yerini belirleme için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+) çok uzun kablolar, derin gömülü senaryolar veya tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına eşleştirmesine olanak tanır.
S: Bu aşırı gerilim jeneratörü ile hangi garanti ve destek dahildir?
Üretim kusurlarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalı. Her ünite aşırı gerilim jeneratörü, HV çıkış kablosu, toprak kablosu, deşarj çubuğu, kullanım kılavuzu ve sağlam bir taşıma çantası içerir. Talep üzerine yerinde kurulum, devreye alma ve operatör güvenlik eğitimi mevcuttur. Deşarj aralıkları, kapasitörler ve HV diyotları dahil olmak üzere yedek parçalar hızlı değişim için stoklanmaktadır.
