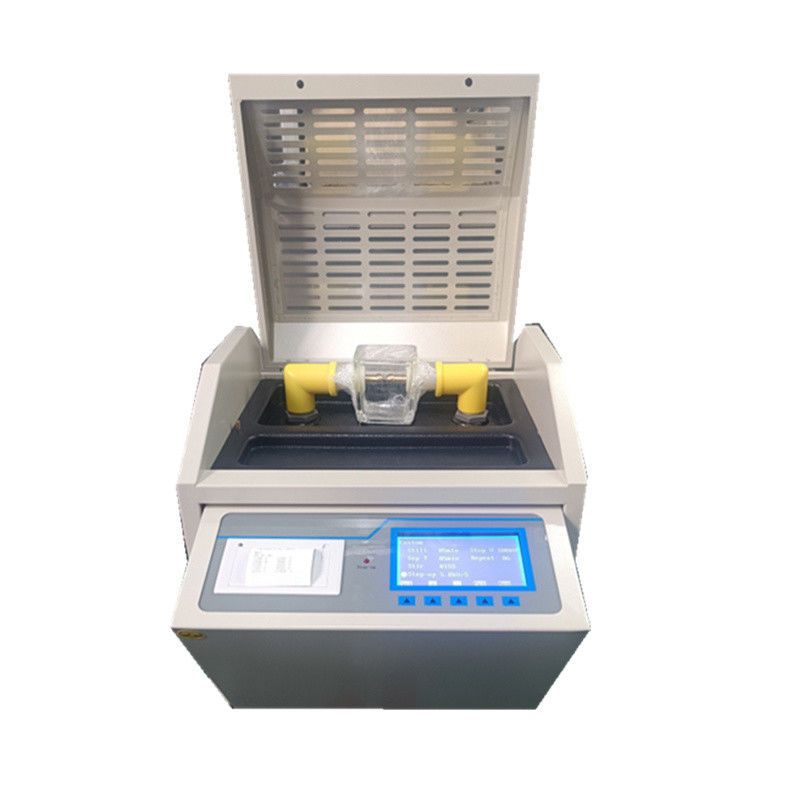

Transformatör İzolasyon Yağı Test Cihazı Otomatik Dielektrik Dayanımı 100kv Arıza Bdv

Bu 100kV izolasyon yağı dielektrik dayanım test cihazı, şirketimizin tüm bilimsel araştırma ve teknik personeli tarafından, ulusal standart GB507-1986 ve endüstri standardı DL/T846.7-2004'ün ilgili hükümlerine uygun olarak, kendi avantajlarından tam olarak yararlanılarak, birçok saha testi ve uzun süreli aralıksız çabalarla özenle geliştirilmiş, yüksek hassasiyetli bir cihazdır. Tamamen dijital endüstriyel cihazlar. Farklı kullanıcıların ihtiyaçlarını karşılamak için, bu cihaz serisi tek kupalı, üç kupalı ve çok kupalı modeller olarak ayrılabilir. Cihazın kullanımı kolaydır ve görünümü güzeldir. Tamamen otomatik dijital mikrobilgisayar kontrolü kullanıldığından, ölçüm doğruluğu yüksektir, parazit önleme yeteneği güçlüdür ve güvenli ve güvenilirdir.

1. Cihaz, geniş kapasiteli bir mikrodenetleyici tarafından kontrol edilir ve istikrarlı ve güvenilir bir şekilde çalışır;

2. Cihaz, çökmeleri önlemek için geniş bir gözetim devresi ile donatılmıştır;

3. Çoklu çalışma seçenekleri. Cihaz programı, farklı kullanıcıların çeşitli seçimlerine uyum sağlayabilen iki ulusal standart yöntemi GB507-1986 ve GB507-2002, endüstri standardı DL/429, uluslararası standart IEC156 ve özelleştirilmiş işlemlerle donatılmıştır;

4. Cihaz yağ kabı, yağ sızıntısı gibi parazit fenomenlerini ortadan kaldıran özel cam kullanılarak tek adımda dökülmüştür;

5. Cihazın benzersiz yüksek voltaj tarafı örnekleme tasarımı, test değerinin doğrudan A/D dönüştürücüye girmesini sağlayarak analog devrede oluşan hataları önler ve ölçüm sonuçlarını daha doğru hale getirir;

6. Cihazın içinde aşırı akım, aşırı gerilim, kısa devre ve diğer koruma fonksiyonları bulunur ve güçlü parazit önleme yeteneğine ve iyi elektromanyetik uyumluluğa sahiptir;

7. Taşınabilir yapı, taşınması kolay, iç ve dış mekanlarda kullanımı kolaydır.

Çalışma adımlarının açıklaması

Güç kablosunu takın, güç anahtarını açın ve LCD ekran başlangıç sayfasını gösterecektir (Şekil 1)


Şekil 1'deki sayfanın altında, bir sonraki seviye sayfasına girmek için Ayarlar tuşuna basın (Şekil 2);

Şekil 2'deki sayfada, imleci GB1986'ya taşımak için Seç tuşuna basın ve GB 1986 ayar alt sayfasına girmek için Onayla tuşuna basın (Şekil 3).

Şekil 2'deki sayfada, imleci GB2002'ye taşımak için Seç tuşuna basın ve GB 2002 ayar alt sayfasına girmek için Onayla tuşuna basın (Şekil 4).

Şekil 2'deki sayfada, imleci zaman ayarına taşımak için Seç tuşuna basın ve zaman ayar alt sayfasına girmek için Onayla tuşuna basın (Şekil 5).

Şekil 2'de gösterilen sayfada, imleci Özel Ayarlar'a taşımak için Seç tuşuna basın ve Özel Ayarlar alt sayfasına girmek için Onayla tuşuna basın (Şekil 6);

Her bir arıza gerilim değeri ve döngü sayısı otomatik olarak kaydedilir. Test arayüzü 100KV'ye ulaştığında, LCD şunları görüntüler: 0. Ölçüm tamamlandıktan sonra, testin tamamlandığını gösterecektir. Ardından, başlangıç sayfasına (Şekil 1) dönmek için Onayla tuşuna basın. Yağ kabının her bir arıza

gerilim değeri ve ortalama değerinin (Şekil 7) depolama kaydına girmek için Yazdır veya Görüntüle tuşuna basın.
