32kV 2000J Arc Dijital Yeraltı Taşınabilir Kablo Hata Bulma Sistemi

XZH TEST kablo arıza tespit sistemi 35kV ve altı yeraltı kablo arızalarını tespit etmek için tasarlanmıştır.

★ Kablo arıza ön tespiti: Düşük voltajlı darbe yansıma yöntemine (TDR), ICE (darbe akımı test yöntemi), çoklu darbe (ARC-çoklu kısa) ark yansıma yöntemine dayalı reflektometre XHGG502 ile.

★ Kablo yolu takibi, gömülü derinlik tespiti ve canlı ve cansız kablo tanımlama: XHGX507 çok fonksiyonlu kablo boru hattı bulucu, net ekranı ve güvenilir konumlandırmasıyla tamamen dijital bir bulucudur. Grafiksel kullanım talimatları ve sesli uyarı, onu günümüzde mevcut en kolay kullanımlı boru hattı bulucusu yapar. Şarj edilebilir pil ile çalışır, ayrıca kablo derinliğini ve akımını da gösterebilir.

★ Kablo arıza noktasının tam olarak tespiti: XHDD503C, akustik-manyetik senkronizasyon yöntemini kullanır, ses ve manyetik dalga formlarını dijital olarak görüntüler, zaman farkı ve kulaklık aracılığıyla kablo arıza noktasını değerlendirir, bu da tespiti daha kolay hale getirir.

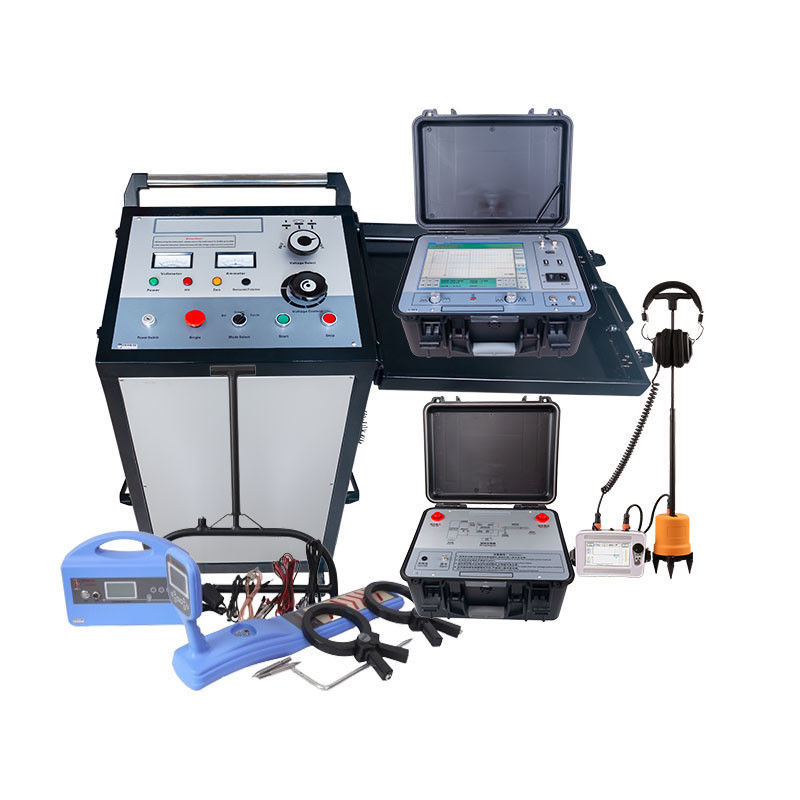

Taşınabilir kablo arıza tespit sistemiultra yüksek parlaklığa sahip, dokunmatik kontrollü büyük LCD ekran 12,1" ekranlı, sökülebilir ARC kablo arıza bulucu ile yapılandırılmıştır ve arıza ön tespit sürecini hızlı, kolay ve verimli hale getirir.Yüksek voltajlı 2048 J dalgalanma jeneratörü XHHV535-4TS, 8, 16 ve 32 kV'de maksimum dalgalanma darbe enerjisi elde etmeyi sağlayan bir dalgalanma seviyesi anahtarı ile birlikte gelir.

Operatör güvenliği güvence sistemlerine sahiptir ve düşük ve orta gerilim kablolarındaki arızalar için güvenilir ve kapsamlı bir teknik çözüm sunar.

XHGG502

XHDD503C güç kablosu arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır. Elektronik flaşover, darbe deşarj jeneratörü tarafından üretilir, ilgili prob tarafından toplanır ve yükseltilir ve arıza noktasının kesin konumu işitsel ve görsel yargı ile belirlenir. Kaba ölçüm aralığında kablo arıza noktasının kesin konumlandırmasını tamamlayan ve akustik ve manyetik zaman farkını toplayan bir cihazdır. Konumlandırma teknolojisini, yol destekli testi ve diğer teknolojileri entegre ederek, kablo arıza tespitini verimli ve doğru bir şekilde tamamlamak için çoklu test modları ve zengin ve çeşitli istem bilgileri sağlar.Bu sabit nokta cihazı, güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve farklı kesitlere ve ortamlara sahip çeşitli malzemelerden yapılmış gömülü tellerin düşük dirençli, kısa devre, açık devre ve bağlantı kesintisi arızaları için uygundur, ayrıca yüksek dirençli kaçak ve yüksek dirençli flaşover. Arıza. Teknik parametreler, "GB/T 18268.1 Endüstriyel sahalarda kullanılan test ekipmanları için parazit önleme gereksinimleri" ile uyumludur.
IP54 koruma sınıfından daha az olmayan taşınabilir su geçirmez taşıma çantası.






Özellikler
Tamamen dijital tasarım, net geniş ekranlı LCD grafik ekran ve güvenilir konumlandırma
2. Akustik ve manyetik zaman farkını otomatik olarak hesaplamak için akustik ve manyetik senkron konumlandırma teknolojisini benimseyin.
3. Akustik sinyalin ve manyetik sinyalin kazanç değeri ve tetikleme değeri, çeşitli ortamlara uyum sağlamak için manuel olarak ayarlanabilir.
4. Arka plan gürültüsü azaltma teknolojisine sahiptir ve çeşitli filtreleme yöntemleri arasından seçim yapabilir.
5. BNR arka plan gürültüsü azaltma ve sessiz gürültü azaltma fonksiyonlarına sahiptir.
6. Yol sapması göstergesine sahiptir.
7. Çok katmanlı fiziksel izolasyon sinyal sensörleri, su geçirmezlik derecesi IP65 ile donatılmıştır.
8. Dahili büyük kapasiteli lityum pil, uzun bekleme süresi, hızlı şarj cihazı ile donatılmıştır.
9. Küçük ve hafif, kullanımı kolay ve basit insan-makine arayüzü.
Teknik göstergeler
1

35KV ve altı gerilim seviyelerine sahip güç kablolarının ana yalıtım arızasını doğru ve hızlı bir şekilde tespit edin; kablo uzunluğunu kalibre edin; kablo arıza mesafesini kabaca test edin
Düşük voltajlı darbe yansıma yöntemine (TDR) dayalı reflektometre XHGG502 ile ön konumlandırma kablo arızaları,

• yüksek voltajlı flaşover

Aşağıdaki resim, XHGG502'nin ARC çoklu atış test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir.
Aşağıdaki resim, XHGG502'nin yüksek voltaj flaşover test modu kullanılarak ölçülen kablo arıza mesafesini göstermektedir
Aşağıdaki resim, XHGG502'nin düşük voltaj darbe test modu kullanılarak ölçülen kablo uzunluğunu veya kablo açık devre arıza mesafesini göstermektedir. Düşük voltaj darbe yöntemi kullanıldığında, yüksek voltaj darbe jeneratörünü bağlamak gerekli değildir. Diğer test yöntemleri, bir yüksek voltaj darbe jeneratörü ile birlikte kullanılmalıdır.

 Teknik özellik


 Örnekleme frekansı

400MHz

Özellikler Geniş ekranlı LCD, sinyal gücünü görüntüler ve çubuklar, oklar ve sesli uyarılar, operatörün kablonun yeraltı konumunu ve arıza noktasını değerlendirmesini kolaylaştırır. Bir kişi hepsini yapabilir.


Tamamen dijital tasarım, net geniş ekranlı LCD grafik ekran ve güvenilir konumlandırma
Taşınabilir ve hafif, taşıması kolay
Dahili şarj edilebilir pil
Kablo döngü direncini ölçmek için dahili ohmmetre
Toprağa kadar 2MΩ'ya kadar yalıtım arızalarını tespit etmek için kullanılabilir
Tüm aksesuarlar
Kablo döngü direncini ölçmek için dahili ohmmetre
Kablo derinliğini ve akımını görüntüleyin
Tüm aksesuarlar
XHHV535-4TS
 yüksek voltaj darbe jeneratörü

 düşük ve yüksek voltaj kablo arıza testinde darbe deşarjı ve dayanım gerilimi testi için kullanılabilir.İçine yüksek hassasiyetli test kablosu arıza örnekleme dalga formu modülü ve küçük transformatör takılmıştır, bu da darbeden zarar görmeme etkisini gerçekten elde edebilir ve ayrıca otomatik zamanlama darbesi, manuel darbe ve dayanım gerilimi testi fonksiyonlarına sahiptir.Bu cihaz, bir yüksek voltajlı DC kaynağı, bir enerji depolama kondansatörü, bir deşarj topu cihazı, bir otomatik deşarj cihazı ve bir gerilim seviyesi anahtarlama cihazını bir araba tipi üst düzey deneysel cihaza entegre eder. Araba tipi üst düzey bir deneysel cihazdır. Ekipman, geleneksel deneysel cihazların kullanım kolaylığı, taşınabilirlik, güvenlik ve güvenilirlik sorunlarını tamamen çözer.
XHHV535-4TS araba tipi  yüksek voltaj
darbe jeneratörükullanımdayken, fonksiyon anahtarını seçtikten sonra, yüksek voltaj yükseltme çalışmasını gerçekleştirmek için başlat düğmesine basın. Kullanımdan sonra, durdurma düğmesine basın ve dahili sistem, akümülatör üzerindeki kalan yüksek voltajı otomatik olarak serbest bırakacaktır.Yüksek voltaj dalgalanma jeneratörü ayrıca, cihazın çalışmasını daha güvenli ve güvenilir hale getirebilen sıfır başlatma koruma fonksiyonuna sahiptir. Yüksek voltaj çıkışının doğrudan toprağa çalışmasını sağlayabilen süper kısa devre koruma fonksiyonuna sahiptir.Üç vitesli gerilim aralığı ve kapasitans kapasitesi anahtarlama fonksiyonu ile, kullanıcılar farklı kablo gerilim ihtiyaçlarına göre farklı ekipman gerilim adaptasyon viteslerini seçebilir, bu da test sürecini kolaylaştırır.
Yüksek voltaj dalgalanma jeneratörü XHHV535-4TS Dalgalanma gerilim seviyeleri ve ayar
