Transformer Sweep Frekans Yanıt Analizi SFRA Analizörü Özel Gümüş Seçeneği

Ürün Ayrıntıları:

Sertifika:	CE, ISO

Ayrıntılı Bilgiler

Sertifika:

CE, ISO

Model NO.:

XHBX1501

Güç:

Elektrik

özel:

özel

Renk:

Gümüş

Taşıma Paketi:

ihraç tahta sandık

Ticari marka:

XZH TESTİ

Kaynağı:

Çin

HS kodu:

9031809090

Yetenek temini:

200 ADET/Yıl

Paket Boyutu:

45,00cm * 36,00cm * 25,00cm

Paketin Brüt Ağırlığı:

50.000kg

Özelleştirme:

Kullanılabilir

Satış sonrası hizmet:

Satış sonrası hizmet

Garanti:

12 Aylık

Nakliye maliyeti:

Nakliye ve tahmini teslimat süresi hakkında tedarikçiyle iletişime geçin.

Destek ödemesi USD cinsinden

Güvenli ödemeler:

Made-in-china.com'da yaptığınız her ödeme platform tarafından korunmaktadır.

Geri ödeme politikası:

Siparişiniz gönderilmezse, kaybolursa veya ürün sorunlarıyla ulaşırsa para iadesi talep edin.

Ürün Tanımı

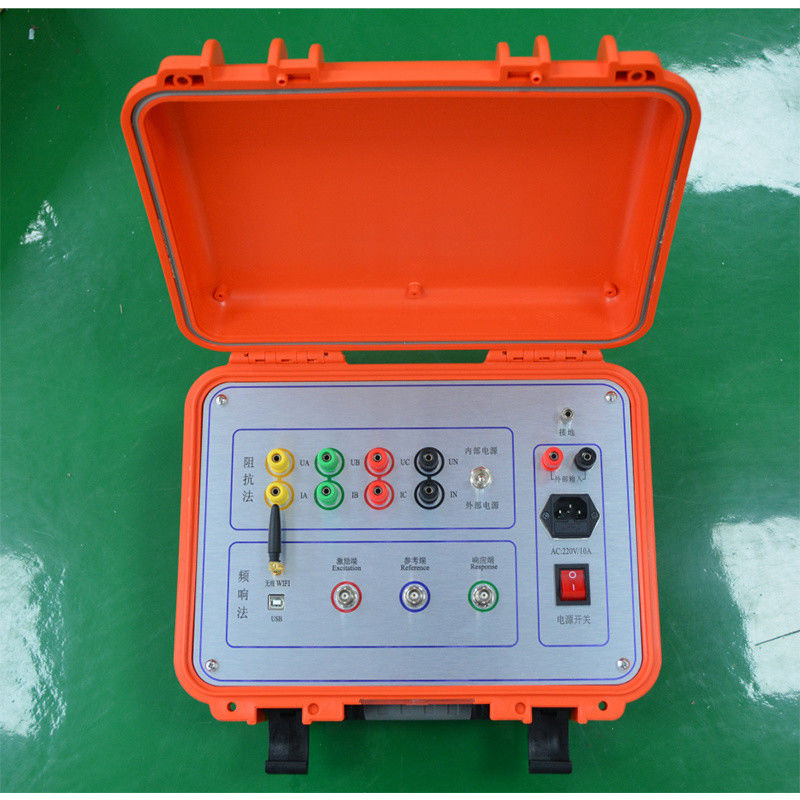

Transformer Sweep Frekans Yanıt Analizi SFRA Analizörü Özel Gümüş Seçeneği 0

XHBX1501 transformatör sarmaşının deformasyon testi (frekans yanıt yöntemi) 6KV ve üstü güç transformatörlerini ve diğer özel amaçlı transformatörleri test etmek için kullanılır.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Bu, transformatörün her bir sargısının amplitud-frekans tepkisi özelliklerini tespit etmek ve tespit sonuçlarını dikey veya yatay olarak karşılaştırmaktır.Amplituda frekans yanıt özelliğinin değişim derecesi, transformatör sargısında oluşabilecek deformasyonu belirler..
XHBX1501 transformatör sarmaşının deformasyon denetleyicisi (frekans yanıt yöntemi) bir ölçüm bölümünden ve bir analiz yazılım bölümünden oluşur.Ölçüm kısmı, sinyal üretimi ve sinyal ölçümünden oluşan bir kara kutu.Analiz kısmı bir dizüstü bilgisayar tarafından tamamlanır ve ölçüm kısmı USB veya ağ yoluyla dizüstü bilgisayara bağlanır.

Ana özellikleri
1Test, kapak kaldırılmadan ve transformatörü sökülmeden yapılabilir.
2Ölçmek için en popüler süpürme yöntemini kullanın.
3Bu cihaz 6kV'den yüksek olan transformatörleri ölçer.
4. Bölünmüş bir yapı kullanır, test makinesini ve makine bilgisayarı USB veya ağ bağlantısı ile bağlandı, takıldığında serbestçe kullanabilir.
5Alan kablolamaları basit, kullanımı kolaydır.
6Dayanım dinamik aralığı: -100 dB ~ 20 dB.
7Analiz yazılımı güçlüdür ve yazılım ve donanım göstergeleri ulusal standart DL/T911-2004'e uymaktadır.
8Doğrusal veya logaritmik dağılım kullanılarak süpürme ölçümü.
9Yanıt kanalı birden fazla aralığı vardır ve ölçüm süreci sırasında aralığı otomatik olarak ayarlar.

Ana teknik parametreler
1Test makinesinin ve PC bağlantısı: USB veya ağ.
2Sinyal kaynağı: Enstrüman, tarama frekansının uyarılma sinyali olarak bir kanal sinyali çıkışına sahiptir; sinyal çıkışı standart bir sinüs dalgasıdır,Sinyal çıkış amplitudu yazılımla ayarlanabilir., maksimum amplitudur±10V, ve sinyal çıkış impedansı 50Oh.
3İki alım kanalı, biri uyarılma sinyalini almak için diğeri transfer fonksiyonunu hesaplamak için yanıt sinyalini toplamak için.
4Heyecan kanalı sabit bir aralık olarak ölçülür:±10V; yanıt kanalı birden fazla aralığı vardır ve aralık ölçüm süreci sırasında otomatik olarak ayarlanır.±25V.
5Alım kanalı kuantumlama doğruluğu: 12 bit.
6Alım kanalının maksimum statik hatası: %0.5.
7Kanal başına maksimum depolama kapasitesi: 64K örnek.
8Kanal başına en yüksek örnekleme hızı: 20Msps.
9Alım kanalının giriş impedansı: 1MOh.
10Sıfırlama test aralığı: 10Hz-10MHz.
11Tarama yöntemi: Doğrusal dağılım veya logaritmik dağılım ile süpürme ölçüm yöntemi.
12Tarama frekans doğruluğu: Sinyal kaynağı çıkış sinüzoidal sinyalinin frekans doğruluğu% 0.01'ten fazla değildir.
13Sıfırlama testi sıklığı: sabit mod veya kullanıcı tarafından tanımlanmış.
14. Ulusal enerji endüstrisi standartlarını karşılamak: DL/T911-2004.
