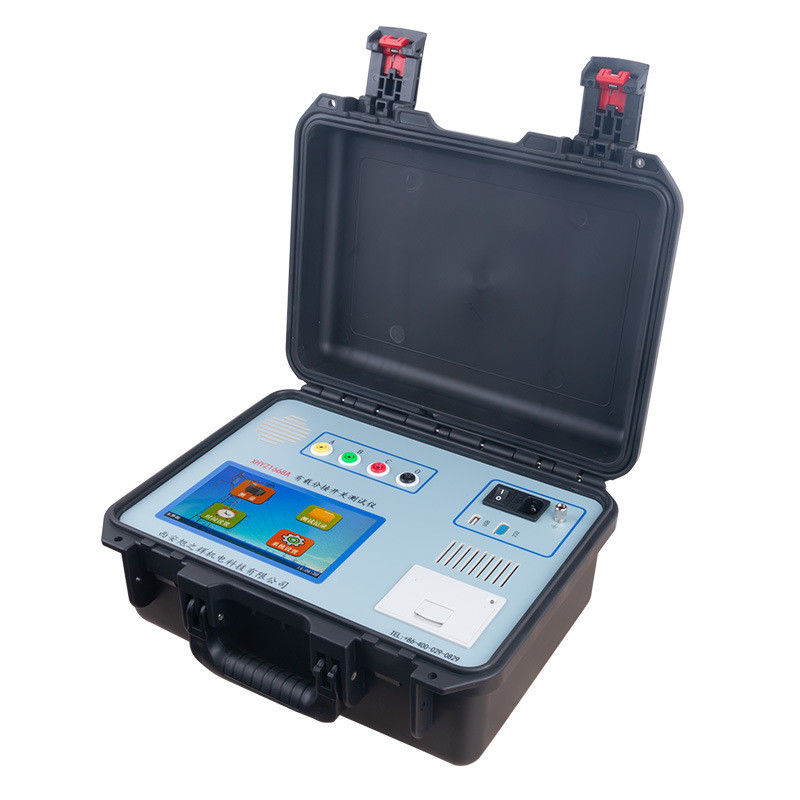

Üzerinde Yük Tap Değiştiricisi Tester XHYZ1688
XHYZ1688 yük altındaki tuş değiştiricisi tester, geçiş dalga şeklini, geçiş süresini,anlık geçiş direnç değerleri ve transformatör yüklü musluk değiştiricilerinin üç fazlı senkronizasyonu (OLTC)Yük altındaki kran değiştiricisi, transformatör devresine bağlı tek hareketli parçadır, bu nedenle durumu tüm transformatörün güvenli çalışmasını doğrudan etkiler.Güç ekipmanlarının teslimatı ve önleyici test kurallarına göre, yük altındaki tuş değiştiricisinin eylem sırası kontrol edilmeli ve anahtarlama süresi düzenli olarak ölçülmelidir.Bu alet, Çin menüsünün tüm yönlendirmeleri ve basit işletileri ile yüksek bir zeka derecesine sahiptir.Kompakt boyutu, hafif ağırlığı ve güçlü müdahale karşıtı yeteneği saha personelinin çalışma yoğunluğunu büyük ölçüde azaltır.Güvenli üretimi sağlamak ve ürün kalitesini artırmak için enerji üretimi ve güç kaynağı üniteleri ve transformatör üreticileri için ideal bir araç haline getirmek.
Uygulamalar ve Hedef Kitle:Transformör üreticileri için tasarlanmış, yük altındaki musluk değiştiricilerinin fabrika kabulünü ve çıkış kalitesi kontrolünü gerçekleştirir.Güç santrali ve kamu hizmeti önleyici test ekipleri teslim ve önleyici test düzenlemelerini yürütüyor, OLTC onarım ve bakım atölyeleri, yeni alt istasyonların devreye alınması ve kabul ekipleri,ve elektrikli kurulum ve devreye sokma şirketleri, elektrik vermeden önce musluk değiştiricisinin performansını doğrularlar.
Ana Özellikler
| Parametreler |
Spesifikasyon |
| Çıktı Akımı |
1.0A, 0.5A, 0.2A |
| Geçiş direnci aralığı |
0.3Ω~20Ω (1.0A), 5Ω~40Ω (0.5A), 20Ω~100Ω (0.2A) |
| Geçiş Zaman aralığı |
0~320ms |
| Açık devre voltajı |
24V |
| Ölçüm Doğruluğu |
Değişim direnci: ± ((5% okuma ± 0.1Ω); geçiş süresi: ± ((0.1% okuma ± 0.2ms) |
| Örnekleme oranı |
20kHz |
| Veri Depolama |
500 grup dahili, elektrik kesintisi durumunda tutulur. |
| Görüntüle |
7 inç yüksek parlaklık LCD |
| Çalışma sıcaklığı |
-10°C ile 50°C arasında |
| Çalışma Nemliği |
≤ 85% RH |
| Güç kaynağı |
AC220V±10%, 50±1Hz |
| Boyutları |
Ana ünite 360mm × 290mm × 170mm; kablo kutusu 360mm × 290mm × 170mm |
| Ağırlık |
Ana birim 6.15kg; kablo kutusu 4.55kg |
Gelişmiş Özellikler
Hafif ağırlıkta büyük çıkış akımı, alan iş yükünü büyük ölçüde azaltır
Direnç değerleri dönüşüm olmadan doğrudan gösterilen YN, Y ve Δ bağlantılı transformatörler için testler
Hem sarmalama hem de sarmalama olmadan ölçüm yöntemlerini destekler
Dalga biçimi göstergesi otomatik olarak direnç ve zaman genişliğini örnekleme değerlerine göre ayarlar
Yüksek güvenilirliğe sahip tam koruma devresi
Konumda kullanımı için 7 inç büyük LCD ekran
Otomatik olarak 500 gruba kadar veriyi içeride kaydediyor
Anlık test sonucu baskı için yerleşik yüksek hızlı yazıcı
Veri aktarımı için USB ve RS232 arayüzleri
En iyi alan okunabilirliği için sistem ayarlarında ayarlanabilir filtre seviyesi ve arka ışık
Bu araç, OLTC test mühendislerine, şırınga değiştiricisinin durum değerlendirmesi için güvenilir ve kapsamlı bir çözüm sağlar.Uygulamalar ve devreye sokma ekipleri geçiş direnci hatalarını tespit eder, bahar yaşlanması ve kontakt kusurları, transformatör arızalarına yol açmadan önce.
Sık Sorulan Sorular
S1: Bu yük altındaki musluk değiştiricisi denetleyicisi kimler için tasarlanmıştır?
Yük altındaki musluk değiştiricilerinin, elektrik santrallerinin ve kamu hizmetlerinin önleyici test ekiplerinin fabrika kabulünü ve çıkış kalitesi kontrolünü gerçekleştiren transformatör üreticileri için tasarlanmıştır.OLTC tamir ve bakım atölyeleri, yeni alt istasyonların devreye alınması ve kabul edilmesi ekipleri ve elektrikli kurulum ve devreye girme şirketleri, elektrik vermeden önce musluk değiştiricisinin performansını doğrularlar.
S2: XHYZ1688 hangi testleri yapabilir?
Değişim dalga şeklini, geçiş süresini, anlık geçiş direnci değerlerini ve transformatör yüklü musluk değiştiricilerinin üç fazlı senkronizasyonunu ölçer.Aynı zamanda dokunma değiştiricisi geçişinin eylem sırası doğrulama destekler, güç ekipmanlarının teslim edilmesi ve önleyici test kurallarının işlem sırasını kontrol etmek ve anahtarlama süresini ölçmek için gereksinimlerini karşılar.
S3: Farklı transformatör sargı bağlantılarını test edebilir mi?
Evet. XHYZ1688 YN, Y ve Δ bağlantılı transformatörleri test eder ve direnç değerleri manuel dönüşüm olmadan doğrudan görüntülenir.Hem sarmalama hem de sarmalama olmadan ölçüm yöntemlerini destekler.Y bağlantılı transformatörler için, nötr nokta kuruluşu olmayan iki fazlı ölçüm dönüşümlü olarak desteklenir ve Δ bağlantılı sargılar için özel kablolama rehberliği sağlanır.
S4: Ölçüm aralıkları ve doğruluğu nedir?
Çıktı akımı 1.0A, 0.5A ve 0.2A'nın üç vitesine sahiptir. Seçilen akım vitesine bağlı olarak geçiş direnci ölçüm aralığı 0.3Ω ila 100Ω'dur ve ± 5% okuma doğruluğu ± 0.1Ω'dur.Değişim zaman ölçüm aralığı 0 ila 320 ms ±(0 doğrulukta%1 okuma ± 0,2 ms) ve doğru dalga biçimi yakalama için örnekleme hızı 20kHz'e ulaşır.
S5: XHYZ1688 saha kullanımı için uygun mu?
Evet, aletin 7 inçlik yüksek parlaklıklı LCD ekranı, tam Çin menüsü, yüksek hızlı yazıcı, USB ve RS232 arayüzleri var ve otomatik olarak 500 gruba kadar veri kaydedebiliyor.Ana birim sadece 6 ağırlığındadır..15kg ve kablo kutusu 4.55kg, güçlü anti müdahale yeteneğine sahip, alt istasyonlarda, santrallerde ve üretim alanlarında taşınmasını ve çalışmasını kolaylaştırıyor.
