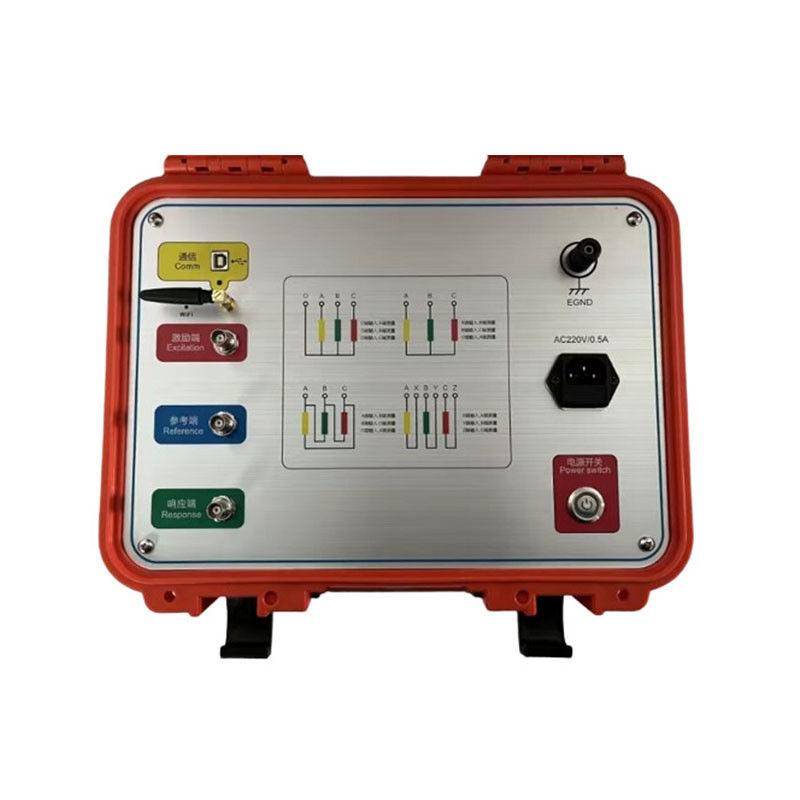

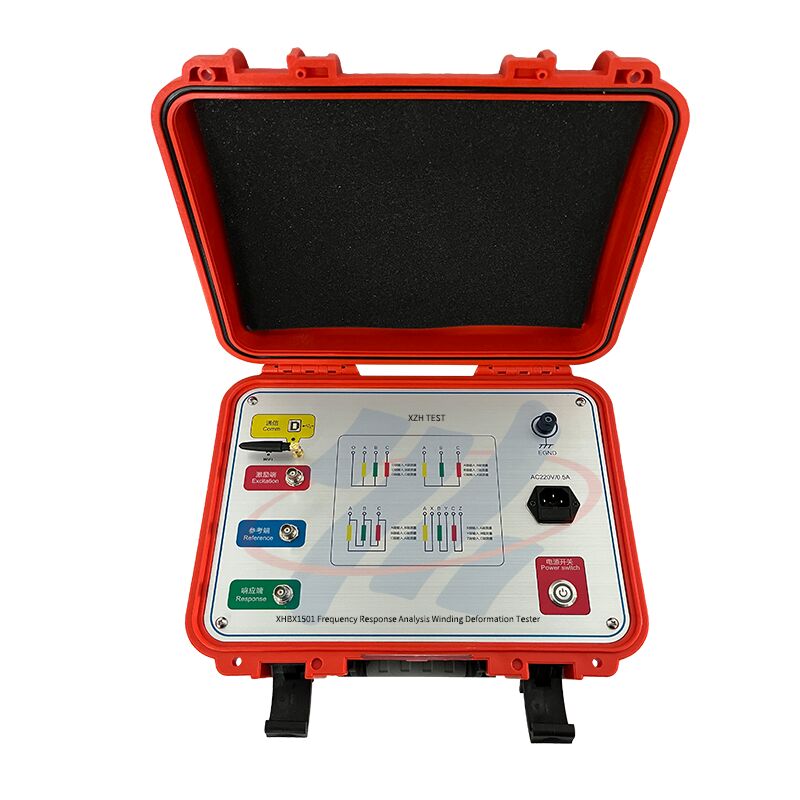

Taşınabilir Transformör Tarama Frekansı Yanıt Analizi Kabuk Deformasyon Testi

The transformer winding deformation tester can accurately judge the internal faults of the transformer based on the measurement of the characteristic parameters of the internal windings of the transformer and the internal fault frequency response analysis (FRA) method currently being developed and perfected by developed countries in the world.
Transformör tasarlandıktan ve üretildikten sonra, bobinleri ve iç yapısı belirlenir.Eğer gerilim seviyesi ve sarma yöntemi aynısa, her bobinin karşılıklı parametreleri (Ci, Li) belli olmalıdır. Bu nedenle her bobinin frekans alanı karakteristik yanıtı da belirlenir,ve ilgili üç fazlı bobinler arasındaki frekans spektrumları karşılaştırılabilir.
Eğer transformatör test sırasında dönüşler veya aşamalar arasında kısa devreye sahipse veya nakliye sırasında çarpışmalar meydana gelse ve bu da sargıların göreceli yer değiştirmesine neden olursa,ve işlem sırasında kısa devre ve hata koşulları altında elektromanyetik gerilim nedeniyle bobin deformasyonu, transformatör sargılarının dağılım parametreleri etkilenecektir. değişiklikler meydana gelir. Bu da dönüştürücülerin orijinal frekans alanı özelliklerini etkiler ve değiştirir, yani,frekans tepkisi amplituda değişiklikleri ve rezonans frekans noktası değişimleriYanıt analizi yöntemi temelinde geliştirilen transformatör sarma test cihazı, transformatörlerin iç hataları için yeni bir yıkıcı olmayan test ekipmanıdır.63kV ~ 500kV güç transformatörlerinin iç yapısal arıza tespiti için uygundur.
Transformör sarmaşının deformasyon testi, farklı frekans alanlarında transformörün iç sarmaş parametrelerinin yanıt değişikliklerini ölçer.ve sonra değişimin büyüklüğüne dayanarak transformatörün iç sargısını belirler, frekans tepkisi değişiminin amplitudu ve alanı ve frekans tepkisi değişiminin eğilimidir.Değişim derecesi, ölçüm sonuçlarına dayanarak transformatörün ciddi bir şekilde hasar alıp almadığını ve tamir edilmesi gerektiğini belirlemek için kullanılabilir..
Çalışan transformatörler için, frekans alanı karakteristik haritalarının geçmişte kaydedilmesine bakılmaksızın,Hata derecesi, hata transformatörlerin bobinleri arasındaki karakteristik haritalardaki farklılıkları karşılaştırarak da değerlendirilebilir.Tabii ki, transformatörün orijinal sarma özellikleri şemaları korunursa,Transformörün çalışma durumuna daha doğru ve güçlü bir temel sağlamak daha kolay olacak, kaza sonrası analiz ve bakım.
İngilizce versiyonu mevcuttur, daha fazla bilgi için bizimle iletişime geçin.

1Alım kontrolü yüksek hızlı ve yüksek entegrasyonlu mikroprosesör kullanır.
2. dizüstü bilgisayar ve enstrüman arasındaki iletişim için USB arayüzü.
3Kablosuz Bluetooth arayüzü veya kablosuz WIFI arayüzü, dizüstü bilgisayar ve enstrüman arasında iletişim kurmak için kullanılabilir.Kablosuz WIFI arayüzü tablet bilgisayarlarda ve akıllı telefonlarda kolayca kullanılabilir.
4. DDS özel dijital yüksek hızlı süpürme teknolojisini kullanan donanım hareketi.ve fazlar arası temas kısa devre test yoluyla doğru teşhis edilebilir.
5Yüksek hızlı çift kanallı 16 bitlik A/D örnekleme (yerde yapılan testler dokunuş değiştiricisini değiştirir ve dalga şekli eğrisi önemli ölçüde değişir).
6Sinyal çıkış amplitudu yazılımla ayarlanır, maksimum amplituda zirve değeri ± 10V'dir.
7Bilgisayar otomatik olarak test sonuçlarını analiz eder ve bir elektronik belge (Word) oluşturur.
8Enstrüman, doğrusal frekans süpürme ölçümü ve segmentli frekans süpürme ölçümü gibi çift ölçüm sistemi fonksiyonlarına sahiptir.ve mevcut iki yerli teknik okulun ölçüm modlarıyla uyumludur.
9Amplituda-sıklık özellikleri, amplituda-sıklık özellikleri denetleyicileri için ulusal teknik özelliklere uyguntur.doğrusal derecelendirme ve logaritmik derecelendirmeBu nedenle, basılı eğri bir doğrusal mezuniyet eğri veya bir logaritmik mezuniyet eğri olabilir.
10Otomatik algılama veri analizi sistemi
Üç aşama A, B ve C arasındaki sarma benzerliklerini yatay olarak karşılaştırın.
Analiz sonuçları şunlardır:
Dayanıklılığı çok iyi.
İyi tutarlılık
Kötü tutarlılık
Yapışkanlığı çok kötü.
Dikey karşılaştırma A-A, B-B, C-C, sarma deformasyonunu karşılaştırmak için orijinal verileri ve aynı fazdaki mevcut verileri alır.
Analiz sonuçları şunlardır:
Normal sarma
Hafif deformasyon
Orta derecede deformasyon
Şiddetli deformasyon
11. Word elektronik belgeler kaydetmek ve basmak için otomatik olarak oluşturulabilir.
12. Bu cihaz, güç standardı DL/T911-2016 "Frequency response analysis method of power transformer winding deformation"ın teknik koşullarını tam olarak karşılar.
Tarama yöntemi

1Doğrusal tarama dağılımı

Sıfırlama frekansı ölçüm aralığı: (10Hz) - ((10MHz) 40000 süfürleme frekans noktası, çözünürlükleri 0.25kHz, 0.5kHz ve 1kHz'dir.

2Bölünmüş frekans süpürme ölçüm dağılımı

Sıfırlama frekansı ölçüm aralığı: (0,5kHz) - ((1MHz), 2000 süpürme frekansı noktası;

(0.5kHz) -(10kHz)

(10kHz) - ((100kHz)

(100kHz) - ((500kHz)

(500 kHz) - ((1000 kHz)

1Transformör sarmaşası deformasyon testi, bir ölçüm bölümünden ve bir analiz yazılımı bölümünden oluşur.Ölçüm bölümü yüksek hızlı bir mikrodenetleyici tarafından kontrol edilir ve sinyal üretiminden ve sinyal ölçümünden oluşur.Ölçüm parçası kablosuz bir WIFI arayüzü aracılığıyla bir tablet bilgisayara bağlıdır, kablo gerektirmez ve kullanımı kolaydır.Kablosuz Bluetooth ve USB arayüzleri ayrıca bir tablet veya dizüstü bilgisayara bağlanmak için kullanılabilir.
2Test işlemi sırasında, sadece transformatörün bağlantı bantını çıkarmak gerekir ve tüm testler kapak asılmadan veya transformatörü sökmeden tamamlanabilir.
3. Enstrüman çeşitli frekans doğrusal süpürme ölçüm sistemi ölçüm işlevlerine sahiptir. Doğrusal süpürme ölçüm tarama frekansı 10MHz'e kadar.Frekans süpürme aralığı 0'a bölünebilir..25 kHz, 0.5 kHz ve 1 kHz, transformatör deformasyonunun daha fazla analizini sağlar.
4Enstrüman son derece akıllı, kullanımı kolaydır ve otomatik menzil ayarlama ve otomatik örnekleme frekansı ayarlama gibi çoklu fonksiyonlara sahiptir.
5. Yazılım Windows platformunu kullanır ve Win98/2000/WinXP/Win7/Win8/Win10 sistemleriyle uyumludur. Kullanıcılara daha uygun ve kullanımı kolay bir ekran arayüzü sağlar.
6. Tarihi eğrilerin karşılaştırmalı analizini sağlar, aynı anda gözlem için birden fazla tarihi eğri yükleyebilir ve yatay ve dikey analiz için herhangi bir eğriyi özel olarak seçebilir.Uzman bir akıllı analiz ve teşhis sistemi ile donatılmış, otomatik olarak transformatör sargısının durumunu teşhis edebilir, aynı anda 6 eğriyi yükleyebilir, her eğrin ilgili parametrelerini otomatik olarak hesaplayabilir,otomatik olarak sarmaşının deformasyonu teşhis, ve teşhis için referans sonuçlar sağlar.
7. Yazılım yönetimi fonksiyonu, yerinde kullanım ihtiyaçlarını tam olarak dikkate alarak güçlüdür,ve otomatik olarak çevresel durum parametrelerini transformer sarma deformasyonu teşhis için bir temel sağlamak için kaydetmekÖlçüm verileri otomatik olarak kaydedilir ve kullanıcıların test raporlarını üretmesini kolaylaştırmak için renkli baskı fonksiyonuna sahiptir.
8. Yazılım açık insanileştirme özelliklerine sahiptir. Ölçülen koşulların çoğu seçeneklerdir. Transformörün ayrıntılı parametreleri teşhis referansı için kaydedilebilir,ve onları siteye girmeye gerek yokBilgi daha sonra eklenebilir ve değiştirilebilir, bu da kullanımı daha kolay hale getirir.
9. Yazılım son derece akıllıdır. Giriş ve çıkış sinyalleri bağlandıktan ve durum parametreleri ayarlandıktan sonra, tüm ölçüm işi tamamlanabilir,ve tarihsel dalga şekli eğrileri karşılaştırma ve gözlem için ve ölçüm durdurmak için ölçüm sırasında herhangi bir zamanda açılabilir.
10Her fazın ölçüm süresi 60 saniyeden azdır ve yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksek, yüksekOrta veya düşük sargılar (kapasite ve voltaj seviyesinde sınır yoktur) 10 dakikadan fazla değildir.
11Transformörü ölçerken, kablolama personeli, ölçüm sonuçlarını etkilemeden sinyal giriş ve çıkış iletilerini keyfi olarak yerleştirebilir.Kablolama personeli aşağı inmeden transformatör tankında kalabilir., bu da emeğin yoğunluğunu azaltır.
