Gelişmiş teknoloji için taşınabilir Sfra Transformör Dolaşım Deformasyon Testi

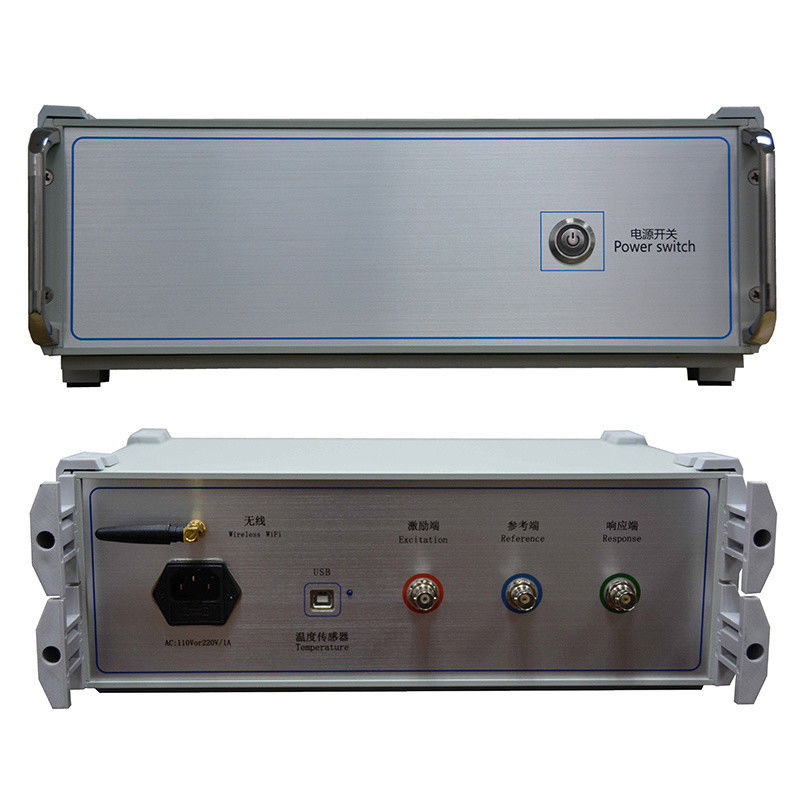

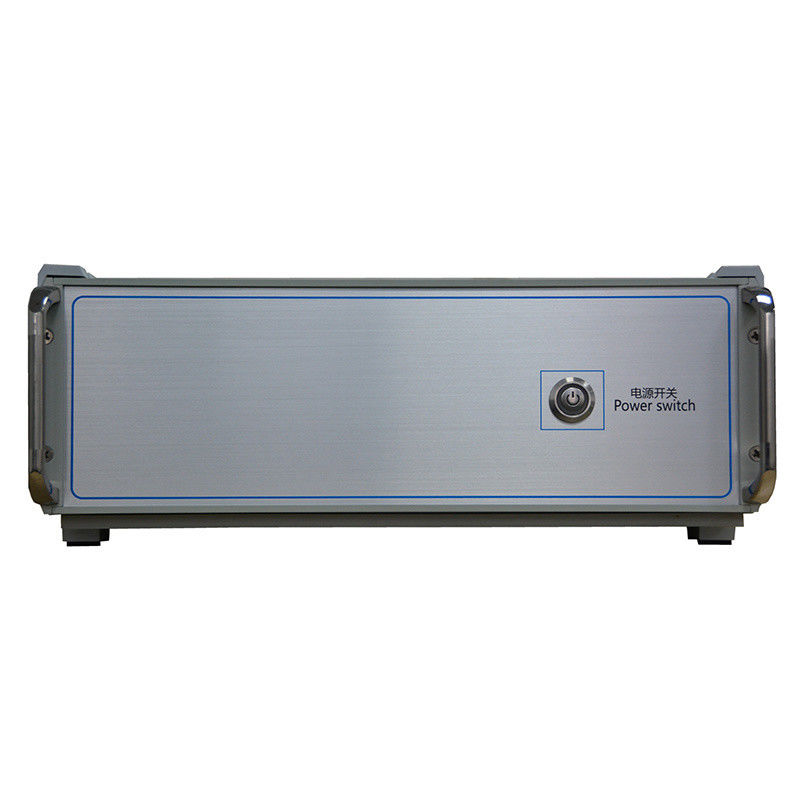

XZH TEST Taşınabilir Sfra Transformatör Sargı Deformasyon Test Cihazı (Gelişmiş Teknoloji)

XHBX1501 transformatör sargı deformasyon test cihazı (frekans yanıt yöntemi), 6KV ve üzeri güç transformatörlerini ve diğer özel amaçlı transformatörleri test etmek için kullanılır.
XHBX1501 transformatör sargı deformasyon test cihazı, ulusal güç endüstrisi standardı DL/T911-2004'e göre transformatörün sargı deformasyonunu ölçmek için frekans yanıt analizi yöntemini kullanır. Transformatörün her bir sargısının genlik-frekans yanıt özelliklerini tespit etmek ve tespit sonuçlarını dikey veya yatay olarak karşılaştırmaktır. Genlik-frekans yanıt özelliğindeki değişim derecesi, transformatör sargısında meydana gelebilecek deformasyonu belirler.
Bir ölçüm bölümünden ve bir analiz yazılımı bölümünden oluşur. Ölçüm bölümü, sinyal üretimi ve sinyal ölçümünden oluşan bir kara kutudur. Analiz bölümü bir dizüstü bilgisayar tarafından tamamlanır ve ölçüm bölümü USB veya ağ üzerinden dizüstü bilgisayara bağlanır.



Özellikler

1. Yüksek hızlı, yüksek entegre mikroişlemci kullanarak toplama ve kontrol.

2. Bir dizüstü bilgisayar ve cihaz arasında kullanılan iletişim USB arayüzü.
3. Dizüstü bilgisayar ve cihaz arasındaki iletişim, kablosuz Bluetooth arayüzü veya kablosuz WIFI arayüzü kullanabilir (isteğe bağlı)
Kablosuz WIFI arayüzü, tablet bilgisayarlarda ve akıllı telefonlarda rahatça kullanılabilir.

4. Donanım, sargıların bozulması, şişmesi, kayması, eğilmesi, sargılar arası kısa devre deformasyonu ve fazlar arası temas kısa devresi gibi arızaları doğru bir şekilde teşhis edebilen özel DDS dijital yüksek hızlı tarama teknolojisini (ABD) benimser.
5. Yüksek hızlı çift kanallı 16 bit A/D örnekleme (saha testinde, kademe değiştiriciyi hareket ettirin ve dalga eğrisi belirgin bir değişiklik gösterir).
6. Sinyal çıkış genliği yazılım tarafından ayarlanır, maksimum genlik tepe değeri ±10V'dir.
Bilgisayar test sonuçlarını otomatik olarak analiz edecek ve elektronik belgeler (Word) oluşturacaktır.

7. Cihaz, iki ölçüm özelliğine sahiptir: doğrusal frekans tarama ölçümü ve segment frekans tarama ölçümü, Çin'deki iki teknik grubun ölçüm modu ile uyumludur
8. Genlik-frekans özellikleri, genlik-frekans özellikleri test cihazı üzerindeki ulusal teknik özelliklere uygundur. X koordinatı (frekans) doğrusal indekslemeye ve logaritmik indekslemeye sahiptir, böylece eğriyi doğrusal indeksleme ve logaritmik indeksleme ile yazdırabilirsiniz. Kullanıcı, gerçek ihtiyaçlara göre birini seçebilir.
9. Sargı benzerlik karşılaştırmasında A, B, C fazları arasında karşılaştırma yapın ve
analiz sonuçları şunlardır:
mükemmel tutarlılık
iyi tutarlılık
zayıf tutarlılık
oldukça zayıf tutarlılık
Orijinal verileri çağırarak ve aynı fazın mevcut verileriyle karşılaştırarak sargı deformasyonunu karşılaştırın, yani A-A, B-B, C-C,
ve analiz sonuçları şunlardır:
normal sargı
hafif deformasyon
orta derecede deformasyon
şiddetli deformasyon
10. Word elektronik belge, kaydetme ve yazdırma için otomatik olarak oluşturulabilir.

11. Cihaz, elektrik standardı DL/T911-2004 "Transformatör sargı deformasyonu frekans yanıt analizi"nin teknik gereksinimlerini tam olarak karşılayabilir.

Tarama modu:
1. Doğrusal tarama dağılımı
Tarama ölçüm aralığı: (10Hz) - (10MHz) 40000 tarama noktası, çözünürlük 0,25kHz, 0,5kHz ve 1kHz
2. Segment frekans tarama ölçüm dağılımı
Frekans tarama ölçüm aralığı:
(0,5kHz)-(1MHz), 2000 tarama noktası;
(0,5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)

3. Diğer teknik parametreler:

Kullanım özellikleri
1. Transformatör sargı deformasyon test cihazı, bir ölçüm bölümünden ve bir analiz yazılımı bölümünden oluşur. Ölçüm bölümü, yüksek hızlı bir mikrodenetleyici tarafından kontrol edilir ve sinyal üretimi ve sinyal ölçümünden oluşur. Ölçüm bölümü, kablosuz bir WIFI arayüzü aracılığıyla bir tablet bilgisayara bağlanır, bu da kablolama gerektirmez ve kullanımı kolaydır. Kablosuz Bluetooth ve USB arayüzleri de bir tablet veya dizüstü bilgisayara bağlanmak için kullanılabilir.
2. Test süreci boyunca, yalnızca transformatörün bağlantı barasının çıkarılması gerekir ve tüm testler kapağı asmadan veya transformatörü sökmeden tamamlanabilir.
3. Cihaz, çeşitli frekanslı doğrusal süpürme ölçüm sistemi ölçüm fonksiyonlarına sahiptir. Doğrusal süpürme ölçüm tarama frekansı 10MHz'e kadardır. Frekans süpürme aralığı 0,25kHz, 0,5kHz ve 1kHz'e bölünebilir ve transformatör deformasyonunun daha fazla analizi sağlanır.
4. Cihaz son derece akıllıdır, kullanımı kolaydır ve otomatik aralık ayarı ve otomatik örnekleme frekansı ayarı gibi çoklu işlevlere sahiptir.
5. Yazılım, windows platformunu kullanır ve Win98/2000/WinXP/Win7/Win8/Win10 sistemleriyle uyumludur. Kullanıcılara daha kullanışlı ve kullanımı kolay bir görüntüleme arayüzü sağlar.
6. Tarihi eğrilerin karşılaştırmalı analizini sağlar, aynı anda gözlem için birden fazla tarihi eğri yükleyebilir ve yatay ve dikey analiz için herhangi bir eğriyi özel olarak seçebilir. Bir uzman akıllı analiz ve teşhis sistemi ile donatılmış olup, transformatör sargısının durumunu otomatik olarak teşhis edebilir, aynı anda 6 eğri yükleyebilir, her eğrinin ilgili parametrelerini otomatik olarak hesaplayabilir, sargının deformasyonunu otomatik olarak teşhis edebilir ve teşhis için referans sonuçlar sağlayabilir.
7. Yazılım yönetim fonksiyonu güçlüdür, saha kullanımının ihtiyaçlarını tam olarak dikkate alır ve transformatör sargı deformasyonunu teşhis etmek için bir temel sağlamak üzere çevresel koşul parametrelerini otomatik olarak kaydeder. Ölçüm verileri otomatik olarak kaydedilir ve kullanıcıların test raporları üretmesini kolaylaştırmak için bir renkli yazdırma fonksiyonuna sahiptir.
8. Yazılım, belirgin insanlaştırma özelliklerine sahiptir. Ölçülen koşulların çoğu seçenektir. Transformatörün ayrıntılı parametreleri teşhis referansı için kaydedilebilir ve sahada girmeye gerek yoktur. Bilgiler daha sonra eklenebilir ve değiştirilebilir, bu da kullanımı daha kolay hale getirir.
9. Yazılım son derece akıllıdır. Giriş ve çıkış sinyalleri bağlandıktan ve koşul parametreleri ayarlandıktan sonra, tüm ölçüm çalışmaları tamamlanabilir ve karşılaştırma ve gözlem için ölçüm sırasında herhangi bir zamanda tarihi dalga formu eğrileri açılabilir ve ölçüm durdurulabilir.
10. Her fazın ölçüm süresi 60 saniyeden azdır ve yüksek, orta veya düşük sargılara sahip bir güç transformatörünün (kapasite ve voltaj seviyesi sınırı yoktur) sargı deformasyon ölçümü için gereken toplam süre 10 dakikadan fazla değildir.
11. Transformatörü ölçerken, kablolama personeli, ölçüm sonuçlarını etkilemeden sinyal giriş ve çıkış kablolarını keyfi olarak yerleştirebilir. Kablolama personeli, aşağı inmeden transformatör tankında kalabilir, bu da iş yoğunluğunu azaltır.
