Transformör sorun giderme için otomatik üç fazlı transformatör dönüş oranı test edici

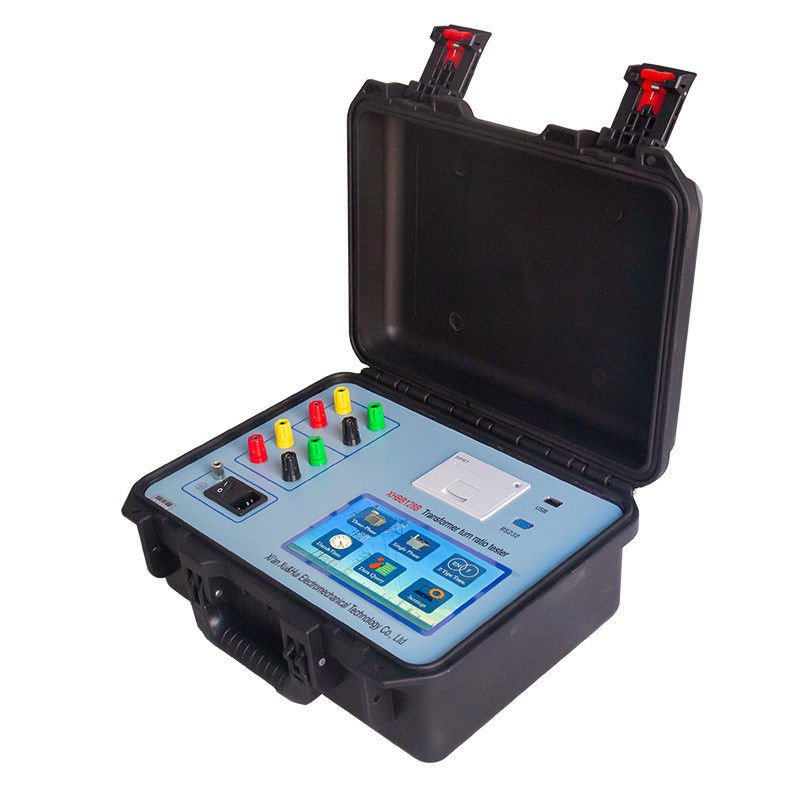

XHBB128B Transformör dönüş oranı tester
Yarı bitmiş ve bitmiş güç transformatörlerinin üretim sürecinde,Yeni kurulan transformatörün kullanıma verilmesinden önce ve Elektrik Enerjisi Bakanlığı'nın önleyici test kurallarına göre, çalışma transformatörünün dönüş oranını veya gerilim oranını test etmek gerekir ve transformatör dönüş oranını kontrol edilebilir.Transformörün dönüşler arasında kısa devreye girmiş olup olmadığıGeleneksel oran köprüsünün okunması sezgisel değildir ve dönüştürme sadece aşama aşama gerçekleştirilebilir.
Bu dönüşüm oranı tester, geleneksel dönüşüm oranı köprü testinin eksikliklerini aşar.Üç fazlı hassaslıklı invertör güç kaynağını benimsiyorHızlı test ve yüksek doğruluğa sahip.

1Enstrüman, ölçüm voltajı olarak tek fazlı bir ağ güç kaynağı yerine üç fazlı hassaslıklı bir inverter güç kaynağı kullanır.ölçüm sırasında ağ geriliminin harmonik etkisini ortadan kaldıran ve ölçümü daha doğru hale getirenÇalışan güç kaynağı bir jeneratör olduğunda, hiçbir etkisi yoktur.
2. Üç fazlı çıkış voltajı benimseyin, test hızını iyileştirin, fazlar arasındaki açıyı ölçün ve otomatik olarak 0-11 transformatör kablolama grubunu belirleyin.
3Çok çeşitli transformatörler için uygundur, özellikle Z tipi transformatörlerin, düzlendirici transformatörlerin, zemin transformatörlerinin, elektrikli fırın transformatörlerinin,Faz değişimi transformatörleri, denge transformatörleri vb. ölçüm parametreleri en kapsamlıdır.
4Kendi kendine yapılan hassas üç fazlı inverter güç kaynağı, yüksek ve düşük voltaj ters bağlantı koruması, transformatör arasında dönüş kısa devre koruması,Sokma düğmesi yerinde değil koruma, çıkış tam kısa devre koruması, ve cihazın istikrarını artırır.
5Belirtilen parametreleri girdikten sonra, özellikle de asimetrik şırıngalar olan şırınga değiştiricisi için, transformatör oranı, hata değeri ve musluk pozisyonu otomatik olarak ölçülebilir.Transformör şifre değiştiricisinin kesin konumu da doğru bir şekilde ölçülebilir- 99 dokunuş noktasını ölçebilen bir dokunuş değiştirici.
6. 7 inç yüksek çözünürlüklü renk dokunmatik ekran LCD, modüler ekran, her işlem adımı Çince ipuçları var, el yazmaları gerekmez, sadece enstrüman işlemi tamamlamak için LCD ipuçlarına bakın.
7Enstrüman hem baskı çıkışına, hem de U disk arabirimine ve kağıtsız ofis için uygun olan RS232 arabirimine sahiptir.
8Soğuk ve sıcaklığa dayanıklı, mühürlü ve su geçirmez, düşme ve şok geçirmez, saha deneyleri için uygun olan çok fonksiyonel mühendislik plastik kutusu benimsiyor.

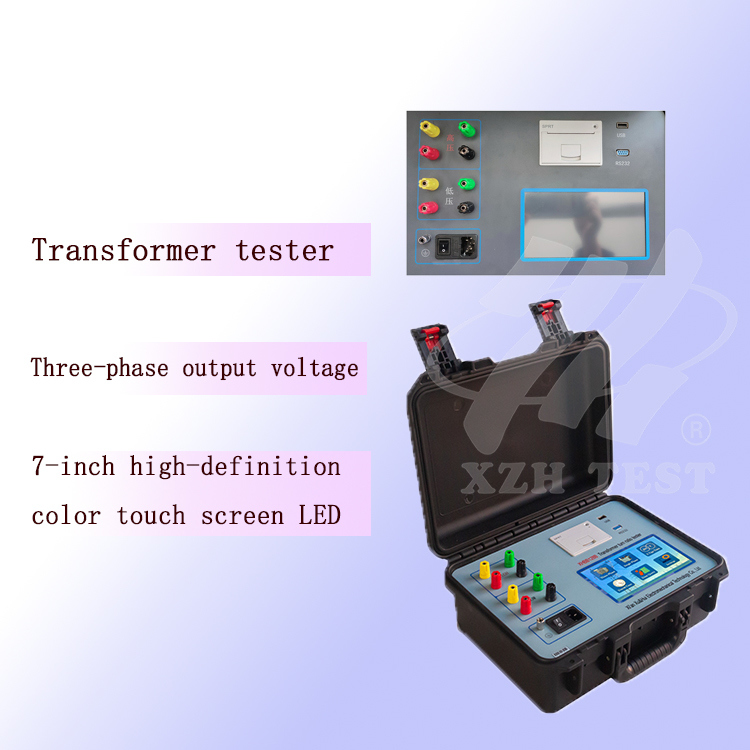

Panel tanıtımı


(1) Ekran: 7 inç yüksek çözünürlüklü renkli dokunmatik ekran LCD, dijital ayar arka ışık, ekran işlev menüsü ve test sonuçları.
(2) Yüksek voltaj terminal: test hattının sarı, yeşil, kırmızı ve siyah terminallerini bağlayın ve test edilen transformatörün yüksek voltaj tarafındaki üç fazı a, B, C ve O'yu bağlayın.
(3) Düşük voltajlı terminal: sarı, yeşil, kırmızı ve siyah, test edilen transformatörün düşük voltajlı tarafında üç aşamaya a, B, C ve o bağlıdır.
(4). AC220V: AC220V güç frekansı güç kaynağına bağlı tüm makinenin güç giriş portu.
(5). koruyucu topraklama noktası.
İletişim: seri iletişim
(7). USB: USB depolama
(8). Yazıcı: ölçümden sonra test sonuçlarını yazdırır.
Test arayüzü
Enstrüman çalıştırıldıktan sonra, Şekil'de gösterildiği gibi başlatma arayüzü görüntülenir.[üç fazlı ölçüm], [tek fazlı ölçüm], [Z tipi transformatör], [zaman ayarları], [veri sorgu] ve [sistem ayarları].

- - - - - - - - - - - - - - - - - -

Üç fazlı ölçüm arayüzü

Üç fazlı ölçüm arayüzüne girmek için [üç fazlı ölçüm]'e tıklayın. Metin kutusu yukarıdaki giriş klavyesini açar ve özel değerler girebilirsiniz.Standart değerler sağdaki düğmeye basarak değiştirilebilir;
Tek fazlı ölçüm, Z tipi transformatör ve üç fazlı ölçüm ayarlama yöntemleri temelde aynıdır ve tekrarlanmayacaktır.
Test tamamlama arayüzü aşağıdaki resimde gösterilmiştir

Test tamamlandıktan sonra, basın
Başlatma arayüzüne dönmek için [geri] tuş,
[önceki] [sonraki] tarihsel verileri görüntüleyebilir ve yazdırabilirsiniz;
[U diski] geçerli verileri USB flash diskinde saklamak için;
Test verilerini yazdırabilirsiniz.
