Ürün Genel Görünümü

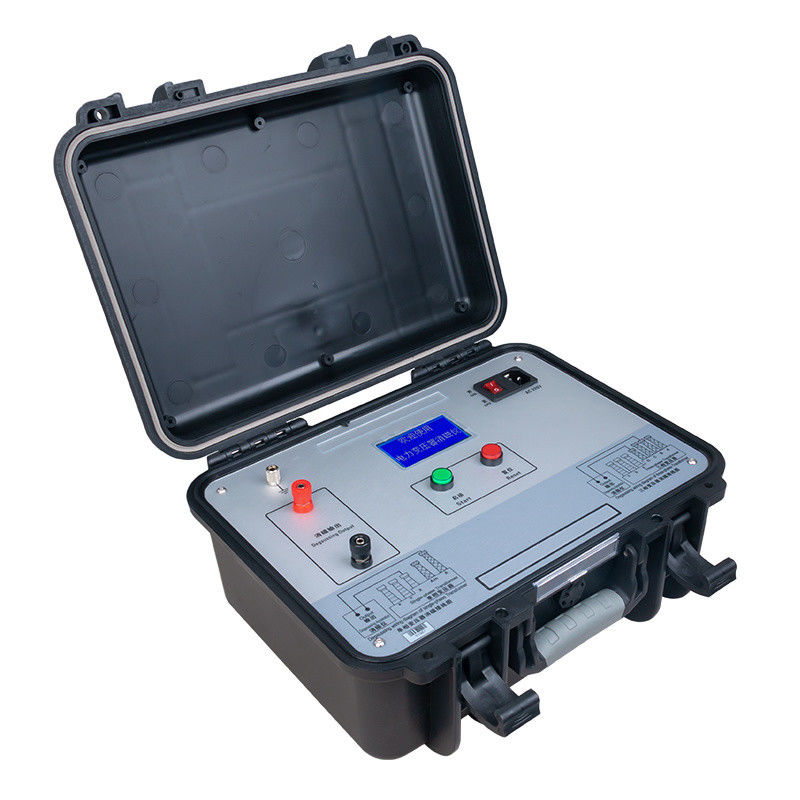

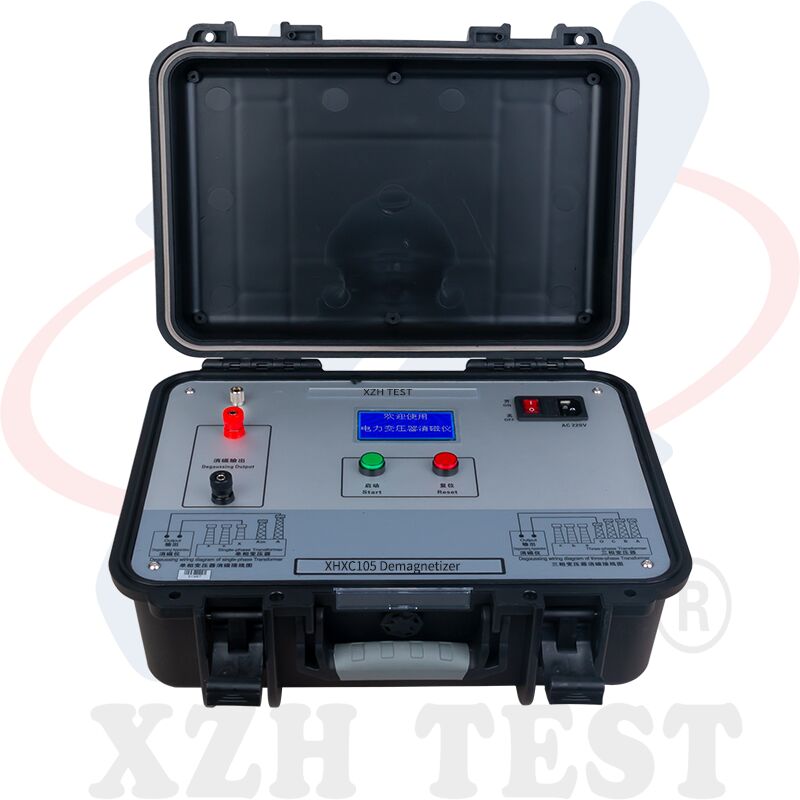

XHXC105 Transformer Demagnetization Tester, DC direnci testinden sonra büyük güç transformatörlerinde ve enstrüman transformatörlerinde kalıntı manyetizmayı ortadan kaldırmak için tasarlanmış özel bir enstrüman.Patentli DC frekans zayıflatma teknolojisini kullanarak, güç transformatörlerini devreye girme sırasında akım etkisinden korur ve güvenli şebeke çalışmasını sağlar.Önceki nesillerle karşılaştırıldığında, XHXC105 akıllı otomatik çıkartma modunu ekler, daha zengin bilgi geri bildirimi için LCD ekran boyutunu artırır ve seçici iki düğmeli bir işletim özelliğine sahiptir (seçici / sıfırlama için kırmızı,onay/başlangıç için yeşil)En önemlisi, demanyetizasyon süresi endüstri standardı 30 dakikadan döngü başına 4 dakikadan daha azına düşürüldü ve etkinlik% 80'den% 90'a yükseldi.
Transformör çekirdeklerinde geri kalan manyetizma, voltaj oranı ve DC direnci ölçümlerinden sonra ferromanyetik malzemelerin doğal histerezisinden kaynaklanır ve ciddi sonuçlara yol açabilir:Yarım döngülü çekirdek doyması, harmonik zengin girme akımları üretir, artan reaktif güç tüketimi, koruyucu röle hatası ve komşu transformatörlerdeki sempatik baskın etkileri nedeniyle potansiyel büyük ölçekli karartmalar.XHXC105 etkili bir şekilde bu riskleri ortadan kaldırır.
Çalışma prensibi
XHXC105, DC frekans zayıflatma yöntemini kullanır. Sürekli olarak akım polaritesini tersine çevirirken akım amplitudunu kademeli olarak azaltan patentli bir teknik.Manyetik histerez döngüsünü yavaş yavaş küçülterek ve manyetik kutupların karşılıklı iptal edilmesini sağlayarak, cihaz derin ve kapsamlı bir demanyetizasyona ulaşır.Dahili 16 bitlik AD veri edinme sistemi, gaz çözme süreci boyunca kesin otomatik akım stabilizasyonunu ve gerçek zamanlı izlemeyi sağlar.
Temel Özellikler
- Üstün manyetizasyon performansı için patentli DC frekans zayıflatma teknolojisi
- Üç fazlı transformatörler, tam degussing elde etmek için yalnızca B faz bağlantısı gerektirir.
- Çifte çalışma modları: 5A, 1A, 200mA ve 5mA akım seçenekleriyle tamamen otomatik ve manuel seçim
- 16 bitlik AD hassas veri alma ve işleme ile otomatik akım dengeleme
- Ultra hızlı gaz temizleme: Otomatik mod 4 dakikadan az bir sürede tamamlanır (geleneksel 30 dakikaya karşı)
- Olağanüstü etkinlik: Otomatik mod, döngü başına% 90'dan fazla, manuel mod% 80'den fazla
- Düzgün entegrasyon için DC direnç testi akım bağlantıları ile doğrudan uyumludur
- Gerçek zamanlı LCD ekranı, gazdan arındırma akımı, geçen zaman ve ilerleme yüzdesini gösterir (0% 100).
- Özellikle 35kV ve üstü büyük güç transformatörleri ve PT/CT için tasarlanmıştır, 330kV+ ultra yüksek voltajlı büyük kapasiteli transformatörler için optimize edilmiş performansla
- Uyumlu saha dağıtım için kompakt ve hafif tasarım (5 kg net ağırlık)
Teknik özellikler
| Parametreler |
Spesifikasyon |
| Degaussing akımı |
5A, 1A, 200mA, 5mA (özelleştirilebilir) |
| Degaussing Modları |
El ve Otomatik |
| Degaussing Zamanı (El) |
Döngü başına 3 dakika |
| Degaussing Zamanı (Automatik) |
Döngü başına ≤9 dakika (tam 4 seviyeli süpürme) |
| Etkililik ölçümü |
Döngü başına ≥90% (otomatik); Döngü başına ≥80% (manual) |
| Degaussing İlerleme Gösterisi |
Otomatik kayıt ile %100 gerçek zamanlı |
| Veri Alımı |
16 bit AD yüksek hassasiyetli işleme |
| Görüntüle |
LCD 128 × 64 piksellik matris |
| Çalışma Gücü |
AC 220V ± 10%, 50Hz ± 1Hz |
| Çalışma sıcaklığı |
-25°C - +50°C |
| Çalışma Nemliği |
≤90% RH |
| Ağırlık |
5 kg (sınav kabukları hariç net ağırlık) |
| Sigorta |
8A (AC 220V sistem yedek sigortası dahil) |
Hedef kitle
Genel amaçlı elektrikli test aletlerinin aksine, XHXC105, işlevsel güvenilirliğin göreve kritik olduğu yüksek voltajlı güç varlıklarını yöneten kuruluşlar için özel olarak tasarlanmıştır:
✅ Elektrik iletim ve dağıtım tesisleri¢ Alt istasyonlardaki 35kV~330kV+ güç transformatörlerinin kullanım öncesi doğrulanmasını gerçekleştiren ağ operatörleri,Geri kalan manyetizma koruyucu röle hatalı çalışması ve kaskadik şebeke arızaları için doğrudan risk oluşturduğunda.
✅ Transformör Üretim Kalite KontrolüÜretim sonrası kalıntı manyetizma denetimi yapan QC departmanları, dönüştürücülerin müşterilerin sitelerine güvenli ve acil devreye girmeye hazır olmasını sağlar.
✅ Yüksek Voltajlı Alt İstasyon Bakım Ekipleri- Yerel servis ekipleri, taşınabilir (5 kg), hızlı (4 dakikadan az) ve kullanımı kolay (iki düğmeli) bir alet gerektiren, transformatörün rutin bakımı ve onarım sonrası testleri için.
✅ Elektrik testi ve devreye sokma hizmetleri sağlayıcılarıXHXC105'in hız, hassasiyet,ve ayrıntılı ilerleme raporlamaları rekabet avantajı sağlar.
Sıkça Sorulan Sorular
S1: Transformörün işletme öncesi manyetiklenmesi neden gereklidir?
DC direnç testi veya voltaj oranı ölçümlerinden sonra, ferromanyetik histerez nedeniyle transformatör çekirdeğinde kalıntı manyetizma kalır.Bu kalıntı akış yarı döngü çekirdek doyumuna neden olabilir., koruyucu röleleri çalıştırmak, devre kesiciye zarar vermek, CT ölçüm doğruluğunu azaltmak için yüksek amplitudlu harmonik zengin akımlar üreten,Ve hatta birbirine bağlı alt istasyonlardaki kaskadik kar kesimlerine neden olan sempatizme neden olan saldırı olaylarını tetikler.Tam manyetizasyon, güvenli ve güvenilir bir transformatör enerjisini sağlar.
S2: Geleneksel yöntemler 30 dakika alırken XHXC105 nasıl 4 dakikadan kısa sürede demanyetizasyona ulaşır?
XHXC105, patentli DC frekans zayıflatma teknolojisini kullanır ve zaman zaman akım polaritesini tersine çevirirken uygulanan DC akım genişliğini kademeli olarak azaltır.Bu çift eylemli yaklaşım aynı zamanda manyetik histerez döngüsünü küçültür ve manyetik kutup karşılıklı iptalini sağlar, daha eski cihazlar tarafından kullanılan geleneksel tek yönlü zayıflatma yöntemlerinden çok daha verimli derin manyetikleştirme elde eder.
S3: XHXC105 üç fazlı transformatörleri işleyebilir mi ve bağlantı yöntemi nedir?
Evet, üç fazlı transformatörler için, XHXC105'in tüm üç fazın tamamen manyetiklenmesini sağlamak için sadece B fazına bağlanması gerekir.A ve X terminallerine bağlanın. Degazing çıkışı kutuplukta bağımsızdır. Pozitif ve negatif bağlantılar birbirini değiştirebilir. Daha yüksek kalıntı manyetizmi olan spesifik faz bilinmezse,Farklı faz kombinasyonlarında iki ila üç geçiş yapabilirsiniz (AB, BC, CA).
S4: Otomatik ve Manual modlar arasındaki fark nedir?
Otomatik modda, enstrüman ilk bir ölçüm aşamasını (onlarca saniye) gerçekleştirir, daha sonra dört akım seviyesinin hepsini otomatik olarak süzer5A, 1A, 200mA,ve 5mA ′sürede, degüssleme ilerlemesi %100'e ulaşana kadar, ardından otomatik olarak boşaltır. Bu en yüksek etkinliği sağlar (sikl başına ≥90%) ve çoğu uygulama için önerilmektedir.operatör hedefli gazdan arındırma için tek bir akım seviyesini seçer.Döngü başına yaklaşık 3 dakikada tamamlanan ve %80'lik etkililiği olan, belirli bir akım seviyesinin tercih edildiği özel senaryolar için yararlıdır.
S5: XHXC105'i kullanırken hangi güvenlik önlemlerine uymalısınız?
Temel güvenlik kılavuzları şunları içerir: (1) İşlemden önce tüm kullanıcı kılavuzunu okuyun ve tüm bağlantı prosedürlerini takip edin. (2) Enstrüman çalıştırılırken asla test kablolarını bağlamayın veya ayırmayın.(3) Güçlendirmeden önce topraklama terminalinin güvenilir bir topraklama tabanına güvenli bir şekilde bağlı olduğundan emin olun.. (4) Degazing işlemi sırasında test klemlerini çıkarmayın. (5) Herhangi bir anormallik ortaya çıkarsa, hemen kırmızı Yeniden ayarlama düğmesine basın veya ana güç düğmesini kapatın.(6) Enstrüman yüksek hassasiyetli elektronik bileşenler içerir(7) Bir jeneratörle çalıştırıldığında, çıkışın uygun topraklama ile temiz bir 50Hz sinüs dalgası olduğundan emin olun.
Paket İçeriği
| Ürün |
Qty |
Açıklama |
| Ana Birim |
1 |
LCD ekranlı transformatör demanytetizasyon cihazı |
| Güç Kablosu |
1 |
AC 220V cihaz güç kablosu |
| Deneme Başlangıçları |
2 |
Transformör kablolarına çıkışları gazdan arındırmak için bağlantı kabloları |
| Toprak tel |
1 |
Enstrüman güvenliği topraklama kablosu |
| Yedek sigorta |
5 |
AC 220V güç sistemi için 8A sigorta |
İngilizce belgelendirme ve teknik destek kullanılabilir ️ Detaylı özellikler ve fiyatlar için bizimle iletişime geçin
