Hedef Uygulama: Güçlü dağıtım DGA (Çözünmüş Gaz Analizi) laboratuvarları, trafo durum değerlendirme merkezleri ve yağ dolu elektrikli ekipman üreticileri (trafo fabrikaları, izolatör tesisleri, HV porselen fabrikaları) için tasarlanmıştır ve arıza gösteren çözünmüş gazların yüksek hassasiyetli kromatografik ayrılmasını gerektirir. Taşınabilir saha analizörlerinden farklı olarak XHSP1700, laboratuvar düzeyinde üç dedektörlü eşzamanlı algılama ve filo ölçeğinde trafo sağlığı teşhisi için ağa bağlı çoklu enstrüman (253 ünite) yönetimi sağlar.

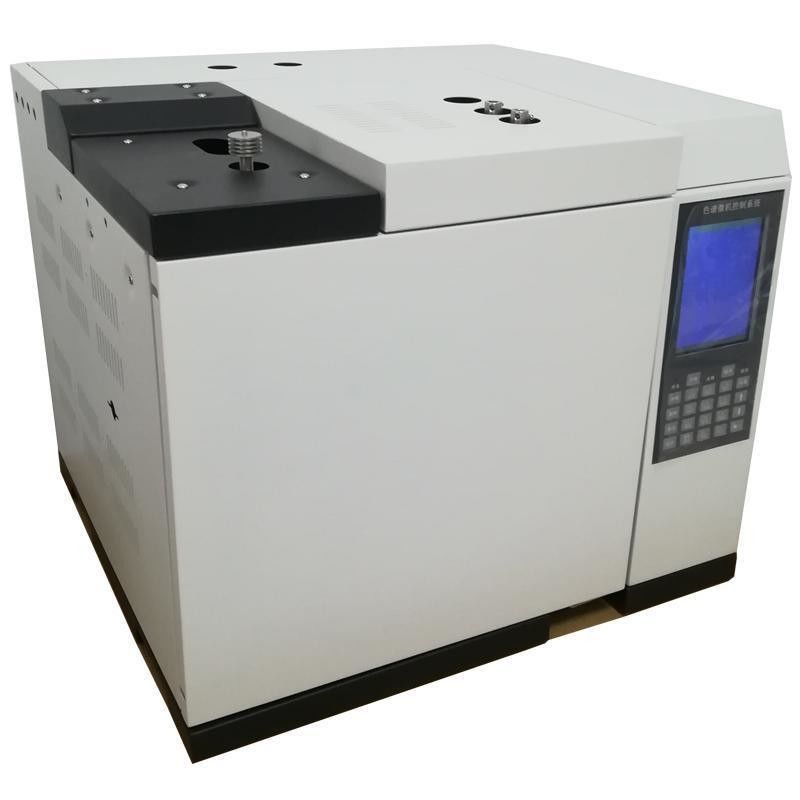

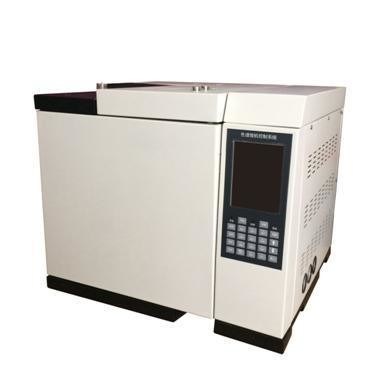

XHSP1700 Yalıtımlı Yağ Gaz Kromatografı
XHSP1700 Yalıtımlı Yağ Gaz Kromatografı, tek enjeksiyon, iki paralel kolon ve bir ayırıcı konfigürasyon ile üç dedektörlü bir işlem benimser. Tespit hassasiyeti, kromatografik tepe çözünürlüğü ve kantitatif doğruluk açısından ulusal ve endüstri standardı gereksinimlerini aşmaktadır. Ağ tipi özel bir kromatografi iş istasyonuna bağlı olarak, yağ dolu elektrikli ekipman üreticilerine ve kamu hizmeti şirketlerine hizmet vermektedir - trafo çözünmüş gaz analizi (DGA) için en iyi performansı, en uygun kullanımı ve en hassas tespiti sunmaktadır.
Çözünmüş gaz analizi, trafo durum değerlendirmesi için en önemli teşhis aracıdır. Hidrojen (H2), asetilen (C2H2), etilen (C2H4), etan (C2H6), metan (CH4), karbon monoksit (CO) ve karbondioksit (CO2) gibi çözünmüş arıza gazlarını tanımlayarak ve miktarını belirleyerek, XHSP1700 IEC 60599 ve IEEE C57.104 yorum standartlarına göre termal arızaların, kısmi deşarjın ve ark koşullarının hassas sınıflandırılmasını sağlar.
Ana Özellikler
Üç Dedektörlü Eşzamanlı Algılama: FID (Alev İyonizasyon Dedektörü), TCD (Termal İletkenlik Dedektörü) ve eşzamanlı olarak üç adede kadar dedektör kurulumunu destekler - tek bir enjeksiyon çalıştırmasında tam çözünmüş gaz profillemesi sağlar.
Ethernet Uzaktan Yönetim: Dahili IP yığınına sahip 10/100M uyarlanabilir Ethernet, kurumsal LAN ve İnternet üzerinden uzun mesafeli veri iletimini sağlar. Gerçek zamanlı izleme, ters kontrol ve merkezi veri yönetimi ile tek bir ağ iş istasyonunda 253 adede kadar kromatografı destekler.
6 Kanallı Hassas Sıcaklık Kontrolü: Ortam sıcaklığının 8°C üzerinde 450°C'ye kadar altı tamamen bağımsız sıcaklık kontrol bölgesi, 0,1°C doğruluk ve 16 adımlı programlanabilir ısıtma - tekrarlanabilir DGA tutma süreleri için gereken termal kararlılığı sağlar.
24-Bit AD Sinyal İşleme: Temel çizgi depolama ve temel çizgi çıkarma işlevleriyle düşük gürültülü, yüksek çözünürlüklü 24-bit analog-dijital dönüştürme - iz seviyesindeki gaz konsantrasyonları için bile güvenilir tepe entegrasyonunu sağlar.
Çoklu İşlemci Paralel Mimari: Sıcaklık kontrolü, veri toplama ve iletişim için özel işlemciler, karmaşık çoklu dedektör konfigürasyonları altında kararlı çalışmayı sağlar - otomatik arıza teşhisi ve güç kesintisi veri koruması ile.
Çince/İngilizce Çift İşletim Sistemi: Klavye ve bilgisayar çift kontrol seçenekleriyle 5,7 inç renkli LCD ekran, ücretsiz dil değiştirme ve basitleştirilmiş operatör iş akışları için dedektör otomatik tanımlamayı destekler.
Modüler Tasarım: Modüler yapı, dedektörün kolay değiştirilmesini ve gelecekteki yükseltmeleri sağlar - gelişen analitik gereksinimleri karşılarken laboratuvar yatırımını korur.
Teknik Özellikler
| Sıcaklık Kontrolü |
6 Kanal, ortam sıcaklığının 8°C ~ 450°C üzerinde, 1°C artış, 0,1°C doğruluk |
| Programlanmış Isıtma |
16 Adım, Yükselme Hızı 0,1~39°C/dak (Normal) / 0,1~80°C/dak (Yüksek Hızlı) |
| Dedektörler |
FID, TCD; Eşzamanlı Olarak 3'e Kadar |
| Enjektör Tipleri |
Paketlenmiş Kolon, Kılcal, Altı Yollu Valf Gazı, Otomatik Baş Üstü (Opsiyonel) |
| Gaz Kontrolü |
Mekanik Valf / Elektronik Akış Basınç Kontrolü (Opsiyonel) |
| İletişim |
Ethernet IEEE802.3, Uzaktan Teşhis ve Program Güncelleme |
| Ağ Kapasitesi |
İş İstasyonu Başına 253 Kromatograf |
| Ekran |
5,7 inç Renkli LCD |
| Harici Olaylar |
4 Kanal; Yardımcı Kontrol Çıkışı 4 Kanal |
Sıkça Sorulan Sorular
S1: Trafo durum değerlendirmesi için çözünmüş gaz analizi neden önemlidir?
Çözünmüş Gaz Analizi (DGA), yağ dolu trafolardaki başlangıç arızalarını tespit etmek için en etkili müdahalesiz teşhis yöntemi olarak kabul edilir. Farklı arıza türleri karakteristik gaz desenleri üretir: kısmi deşarj öncelikle hidrojen (H2) üretir; termal arızalar (aşırı ısınma) etilen (C2H4) ve metan (CH4) üretir; ark asetilen (C2H2) üretir. XHSP1700'ün FID ve TCD'li üç dedektörlü konfigürasyonu, tek bir enjeksiyonda tüm anahtar arıza gazlarını eşzamanlı olarak ölçer ve IEC 60599 ve IEEE C57.104 yorum yöntemlerine göre doğru arıza türü tanımlamasına olanak tanır - genellikle bir arızanın yalnızca elektriksel testlerle tespit edilebileceğinden aylar önce.
S2: Ağa bağlı iş istasyonu mimarisi, çok lokasyonlu laboratuvarlara nasıl fayda sağlar?
XHSP1700'ün Ethernet tabanlı ağ mimarisi, tek bir iş istasyonunda 253 adede kadar kromatografı destekleyerek şunları sağlar: (1) Merkezi veri yönetimi - tüm DGA sonuçları filo genelinde trafo durumu eğilimleri için tek bir veritabanında arşivlenir; (2) Uzaktan izleme - birim süpervizörleri ve üst düzey yönetim, herhangi bir konumdan gerçek zamanlı olarak cihaz çalışmasını ve analiz sonuçlarını gözlemleyebilir; (3) Uzaktan teşhis - üretici mühendisleri, sorunları teşhis etmek ve firmware'i güncellemek için İnternet üzerinden (kullanıcı izniyle) bağlanabilir; (4) Maliyet etkinliği - tek bir PC tabanlı iş istasyonu birden fazla cihazı yönetir, cihaz başına BT yatırımını en aza indirir. Üç katmanlı bağlantı tasarımı (yerel, birim süpervizörü, üst düzey süpervizör), il ve bölge elektrik dağıtım şirketlerinin organizasyonel hiyerarşisini destekler.
S3: 6 kanallı sıcaklık kontrolü, tekrarlanabilir DGA için neden kritik öneme sahiptir?
Çözünmüş gazların kromatografik ayrılması, hassas, tekrarlanabilir kolon sıcaklık profillerine dayanır. Altı bağımsız sıcaklık kontrol kanalının her biri, 0,1°C doğrulukla ortam sıcaklığının 8°C üzerinde 450°C'ye kadar 16 adede kadar ısıtma adımıyla programlanabilir. Bu çok bölgeli, çok rampalı yetenek şunları sağlar: (1) Dikkatlice kontrol edilen sıcaklık rampaları aracılığıyla eşzamanlı olarak ayrılan gaz çiftlerinin (örneğin, etilen/etan) optimize edilmiş ayrılması; (2) Enjeksiyonlar arasındaki daha hızlı döngü süreleri için otomatik arka kapı sistemi aracılığıyla hızlı kolon soğutma; (3) Aynı üç dedektörlü paralel konfigürasyonda hem paketlenmiş hem de kılcal kolonlar kullanıldığında kritik olan, farklı optimum sıcaklıklarda birden fazla kolon ve dedektörün eşzamanlı çalışması. 0,1°C hassasiyet, yüzlerce ardışık enjeksiyon boyunca %0,5 RSD içinde tutma süresi tekrarlanabilirliğini sağlar.
S4: Hangi numune tanıtım yöntemleri desteklenmektedir?
XHSP1700 dört enjektör tipini destekler: (1) Paketlenmiş kolon enjeksiyonu - yağ numunelerinden baş üstü gaz ekstraksiyonu kullanarak rutin DGA için standart yöntem; (2) Kılcal enjeksiyon - karmaşık yağ matrislerinin veya araştırma uygulamalarının analizi için yüksek çözünürlüklü ayrım; (3) Altı yollu valf gaz enjeksiyonu - yüksek verimli DGA laboratuvarları için mükemmel tekrarlanabilirlik ile otomatik gaz numune alma; (4) Otomatik baş üstü enjeksiyonu (opsiyonel) - operatör kullanımını en aza indiren ve tekrarlanabilirliği artıran tam otomatik yağdan gaza ekstraksiyon ve enjeksiyon. Cihaz ayrıca, otomatik numune alma bileşenleriyle eşleştirildiğinde denetimsiz çevrimiçi gaz analizi için bir zamanlama kendi kendine başlama programına sahiptir.
S5: 24-bit AD ve temel çizgi yönetimi, iz seviyesindeki gaz tespitini nasıl sağlar?
Erken aşamadaki trafo arızaları, çok düşük konsantrasyonlarda çözünmüş gazlar üretir - hidrojen ve asetilen için genellikle tek haneli ppm seviyeleri. XHSP1700'ün 24-bit analog-dijital dönüştürücüsü, geleneksel bir 16-bit sistemdeki 65.536 seviyeye kıyasla 16,7 milyon ayrı sinyal seviyesi sağlar - çözünürlükte 256 kat iyileşme. Temel çizgi depolama ve çıkarma işlevleriyle birleştirildiğinde, analit tepe noktasının temel çizgi gürültüsünün yalnızca marjinal olarak üzerinde olduğu durumlarda bile güvenilir tepe entegrasyonunu sağlar. Cihaz, farklı kolon/dedektör konfigürasyonları için birden fazla temel çizgi profili depolar ve her analize uygun çıkarmayı otomatik olarak uygular. Bu gürültü azaltma yeteneği, 1 ppm'nin altındaki konsantrasyonlarda iz asetilenin (ana ark göstergesi) tespit edilmesi için özellikle değerlidir.
