Portatif 20A Dijital DC Direniş Testörü Transformör Dolaşımı XHZ1020 7 Inç Dokunmatik Ekran Bluetooth Veri Depolama

Name: Portatif 20A Dijital DC Direniş Testörü Transformör Dolaşımı XHZ1020 7 Inç Dokunmatik Ekran Bluetooth Veri Depolama
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1040
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Şaanksi, Çin
Marka adı:	XZH TEST
Sertifika:	ISO
Model numarası:	XHZ1040

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Şaanksi, Çin

Marka adı:

XZH TEST

Sertifika:

ISO

Model numarası:

XHZ1040

Model NO.:

XHZ1040

Özelleştirilmiş:

Özelleştirilmiş

Taşıma Paketi:

İhraç edilen tahta sandık

Ticari marka:

XZH Testi

Menşei:

Çin

Yetenek temini:

2000 adet/yıl

Özelleştirme:

Mevcut

Satış Sonrası Hizmet:

Garanti Sertifikası

Garanti:

12 Ay

Vurgulamak:

High Light

Vurgulamak:

20A Transformatör DC Direnç Test Cihazı

Dijital sarma direnç analizatörü

Taşınabilir Bluetooth Direniş Testi

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap kasa

Teslim süresi:

5-8 gün

Ödeme koşulları:

T/T

Yetenek temini:

2000 PCS/yıl

Ürün Tanımı

Ürün Genel Görünümü

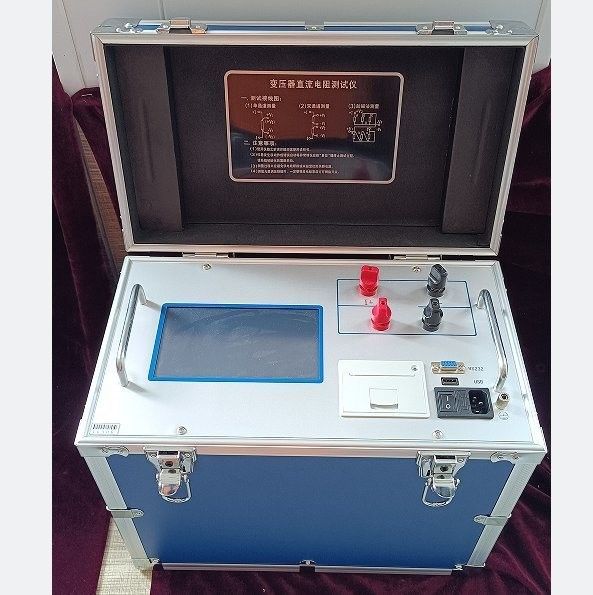

XHZ1020 20A Transformör sargıları için dijital DC direnç testçisi

6 Akım Aralıkları (20mA20A) • 7 inçlik dokunmatik ekran • Bluetooth Uygulama Kontrolü • 1000 Grup Depolama

XHZ1020, özel olarak transformatör sarma direnci ölçümü için tasarlanmış yüksek hızlı mikrodenetleyici ile kontrol edilen dijital DC direnç testçisidir.Transformör DC direnç testi yarı bitmiş ürün denetimi için zorunlu bir öğedir.Elektrik sektöründe fabrika kabul testi, kurulum, genel denetim, musluk değiştiricisi doğrulama, devreye geçirme testi ve önleyici bakım.Dönüşler arası kısa devre, dokunuş değiştiricisi temas durumu ve konum doğruluğu, kurşun tel bütünlüğü ve paralel iletken iplik parçalanması.ve mükemmel tekrar edilebilirlik, XHZ1020, tüm derecelendirme transformatörleri için hızlı ve doğru DC direnç ölçümleri sağlar.

Temel Özellikler

Yüksek hızlı MCU kontrolü:Yüksek hızlı mikro denetleyici ile tamamen otomatik çalışma, 7 inçlik dokunmatik ekran üzerinden hızlı ölçüm tamamlaması ve sezgisel tek dokunmatik kontrol sağlar.
Gelişmiş güç kaynağı teknolojisi:Çoklu akım aralıkları (20mA, 1A, 2.5A, 5A, 10A, 20A) geniş ölçüm kapsamına sahip, küçük, orta ve büyük güç transformatörlerinin DC direnci testine uygundur.
Kapsamlı Koruma Sistemi:Güvenilir geri-EMF koruması, enstrümanı endüktif geri tepmeye karşı korur.
Akıllı Güç Yönetimi:En az güç tüketimi ile sürekli çalışarak, ölçüm performansını korurken, ısı üretimini etkili bir şekilde azaltır ve bileşen ömrünü uzatır.
7 inç yüksek parlaklıklı dokunmatik renkli LCD:Doğrudan güneş ışığı altında bile açıkça görünür.
Çoklu Arayüz Veriler Çıktısı:Bluetooth iletişim, RS232 seri portu ve PC bağlantısı ve USB flash sürücüsü veri depolaması için USB arayüzü. Çince karakter basma yeteneğine sahip yerleşik panel tipi mikro yazıcı.
Mobil Uygulama Kontrolü:WeChat kamu hesabı aracılığıyla Android telefonları ve tabletlerle uyumludur. Tam uzaktan enstrüman kontrolü, test veri depolama ve yükleme ve uygun veri incelemesi için özel uygulamayı indirin.
1000-Grup Veri Depolama:Hareketsiz belleğe sahip yerleşik kalıcı takvim saati, tarihsel inceleme, karşılaştırma ve rapor üretimi için herhangi bir zamanda erişilebilen 1000'e kadar test veri grubunu saklar.

Teknik özellikler

Parametreler	Spesifikasyon
Çıktı Akım Aralıkları	<20mA, 1A, 2.5A, 5A, 10A, 20A
Ölçüm Aşamaları	AB, BC, CA, AN, BN, CN, ab, bc, ca, an, bn, cn
Görüntüle	7 inç yüksek parlaklıklı dokunmatik renkli LCD, Çince/İngilizce iki dilli, çok tema
Veri Depolama	1,000 grupları kalıcı takvim saati ve güç kapalı tutma ile
İletişim Arayüzleri	Bluetooth, RS232, USB (U-disk veri ihracatı + PC iletişim)
Yazıcı	Dahili panel tipi mikro yazıcı, Çince karakter baskı
Mobil Uygulama	WeChat kamu hesabı ve özel uygulama aracılığıyla Android telefon / tablet kontrolü
Koruma İşlevleri	Geri EMF koruması, sesli alarm ile otomatik boşaltma, boşaltma göstergesi
Sıcaklık Düzeltmesi	75°C'ye otomatik olarak düzeltme ile sarma sıcaklık girişi
Güç kaynağı	AC 220V ± 10%, 50Hz
Çalışma sıcaklığı	0°C - 45°C
Çalışma Nemliği	<75% RH

Ölçüm yöntemleri

Tek fazlı ölçüm (standart yöntem)

Doğrudan bağlantı • Dört telli Kelvin yöntemi • Tam faz seçimi

Standart dört tel (Kelvin) ölçümü, ayrı akım (I+, I-) ve voltaj (V+, V-) kullanarak kurşun direnci hatasını ortadan kaldırır. Dokunmatik ekran menüsünden herhangi bir faz kombinasyonunu seçin: AB, BC,CA üç fazlı delta sargılar için; AN, BN, CN yıldız bağlantılı yüksek gerilimli sargılar için; ab, bc, ca, an, bn, cn düşük gerilimli sargılar için.En iyi ölçüm hızı için beklenen direniş değerine göre sarma sıcaklığını girin ve uygun akım aralığını seçin.

Desteklenmiş uyarma yöntemi (YNd11 transformatörleri için)

Manyetik devre desteği • Daha hızlı ölçüm • Büyük kapasiteli transformatörler

Büyük kapasiteli transformatörler için, mevcut maksimum test akımı düşük voltajlı hızlı sarmalama ölçümü için yeterli olmayabilir veya daha hızlı ölçüm istenirse,Desteklenmiş uyarılma (manyetik devre desteği) yöntemi kullanılabilir.YNd11 bağlantılı transformatörlere uygulanabilen bu özel kablolama konfigürasyonu, çekirdek manyetizasyonunu hızlandırmak için manyetik alan desteği uyguluyor.Düşük voltajlı sarma DC direnç değerleri Rac için ölçüm ayarlama süresini önemli ölçüde azaltmak, Rba ve Rbc.

Çalışma akışını test etmek

Güvenlik Hazırlığı ve BağlantıTransformörün tamamen devre dışı ve izole edildiğini kontrol edin.Dört tel yöntemi kullanarak test edilen sargıya I+/I- akım iletilerini ve V+/V- voltaj iletilerini bağlayın..
Test parametrelerini yapılandırAraç üzerindeki güç (AC 220V). 7 inçlik dokunmatik ekranda, test ürününün model adını, sarma sıcaklığını, referans sıcaklığını (genellikle 75 °C), dokunma değiştiricisinin konumunu girin.Test aşaması kombinasyonu, ve sarma malzemesi (bakır/alüminyum).
Mevcut aralığı seçin ve ölçümü başlatınBeklenen sarma direnci temelinde uygun akım ayarını (< 20mA ila 20A) seçin. Başlamak için "DC Direnci Ölçümü" e dokunun.Lütfen bekleyin" ve test sonucu saniyeler içinde görünür.
Veri Yönetimi ve İhracatıÖlçümden sonra, anlık bir baskı için "Yazdırma Verisi" ne dokunun, flash sürücüye kaydetmek için "USB Depolama" ne dokunun veya PC veri aktarımı için Bluetooth / RS232 / USB kullanın.Veri Yönetimi menüsünde geçmiş verileri 1 ile gözden geçirin,000-grup depolama kapasitesi.
Güvenli boşaltma ve bağlantıyı kesmeİndüktif sargıları test ettikten sonra, otomatik boşaltma dizisinin tamamlanmasını bekleyin (boşaltma durum göstergesi ile belirtilir).Serbestleme işareti güvenliği onaylamadan önce asla test kablolarını ayırmayın..

Başvurular

•Transformör Üretimi ve Fabrika Testleri:Üretim hattındaki yarı bitmiş ve bitmiş transformatör sargılarının DC direnci ölçümü kalite kontrolü, kaynak denetimi ve sevkiyat öncesi uyum doğrulama için.

•Transformör Teslim Etme ve Teslim Denemeleri:Standartlaştırılmış teslim test protokollerinin bir parçası olarak, kurulum, nakliye ve enerjiden önce sarma direncinin yerinde doğrulanması.

•Önleyici bakım ve musluk değiştiricisinin doğrulanması:Rutin testleri, sarmaşının bozulmasını, dönüşler arası kısa devreyi, musluk değiştiricisi temasının bozulmasını ve transformatörün arıza etmesine neden olmadan önce kurşun bağlantı sorunlarını tespit etmek için.

•Tamir sonrası ve hata sonrası teşhis:Düzeltme kalitesini ve sarma bütünlüğünü doğrulamak için transformatör onarımlarından, musluk değiştiricilerinin değiştirilmesinden veya hata olabileceğinden şüphelenildikten sonra sarma direnci ölçümü.

Sıkça Sorulan Sorular

S1: Değişken direnci test etmek neden transformatör bakımı için kritik önem taşımaktadır?

Transformör DC direnç testi, enerji sektörü düzenlemelerinde belirtilen zorunlu bir önleyici test öğesidir.Tap değiştiricisi temas durumunu ve konum doğruluğunu doğruluyor, kırık kurşun tellerini tespit eder ve paralel sarmal iletkenlerde iplik kırıkları bulur.ve eğer tespit edilmezse, dönüştürücü arızasıDüzenli DC direnç testi, pahalı kesintilere dönüşmeden önce gelişen sorunları erken uyarır.

S2: Transformatörüm için hangi akım aralığını seçmeliyim?

XHZ1020, <20mA'dan 20A'ya kadar altı seçilebilir akım aralığı sunar. Uygun akım sarma direnci değerine ve transformatör boyutuna bağlıdır.Yüksek akım ayarları daha hızlı çekirdek manyetizasyonu ve düşük direnç için daha hızlı ölçüm sağlarYüksek dirençli sargılar veya küçük enstrüman transformatörleri için uygun olan <20mA aralığı. Seçilen akım aralığın kapasitesini aşarsa,ölçüm tamamlanmadan araç "şarj" durumunda kalır .

S3: Test borularını ayırmadan önce boşaltma göstergesini neden beklemem gerekiyor?

Transformörler son derece endüktif cihazlardır. DC direnci ölçümü sırasında sargı önemli manyetik enerji depolar.Eğer depolanan enerji güvenli bir şekilde dağıtılmadan önce test kabloları koparılırsa, çöken manyetik alan, personele şiddetli elektrik çarpması ve enstrümana zarar verebilecek yüksek voltajlı indüktif geri tepki üretiyor.XHZ1020, ölçümden veya sıfırlamadan sonra depolanan enerjiyi güvenli bir şekilde dağıtan yerleşik bir otomatik boşaltma devresine sahiptirSesli boşaltma alarmı ve görsel gösterge boşaltmanın tamamlandığını doğruluyor. Bağlantıları çıkarmadan önce her zaman göstergelerin durmasını bekleyin.

S4: XHZ1020'yi cep telefonumdan uzaktan kontrol edebilir miyim?

Evet. XHZ1020 Android akıllı telefonlar ve tabletler üzerinden uzaktan kumandayı destekler.uygulamayı indirin ve yükleyinUygulama, tüm ölçüm işlevlerinin, gerçek zamanlı veri görüntülemesinin, test verilerinin depolanmasının ve yüklenmesinin tam uzaktan kontrolünü sağlayan Bluetooth üzerinden enstrümanla bağlantı kurar.ve kullanışlı tarihsel veri incelemesi ️ doğrudan enstrüman erişiminin sınırlı olabileceği saha testleri için idealdir.

S5: Hangi güvenlik önlemlerine uymalıyım ve cihazın içinde neler var?

Temel güvenlik gereksinimleri: Bağlantıdan önce transformatörün elektrikten çıkardığını kontrol edin; cihaz kılıfının topraklandığından emin olun; ölçüm sırasında musluk değiştiricilerini değiştirmeyin; test sırasında güç kaybı olursa,Bağlantıyı kesmeden önce 30 saniye bekleyin.Her XHZ1020, test kabloları, güç kablosu, topraklama kablosu, yazıcı kağıdı ve kullanıcı kılavuzu ile tam bir kit olarak gönderilir.Standart teslimat 1 yıllık garanti ve ömür boyu teknik destek ile 5-8 iş günüdür.En az sipariş T/T ödeme şartları ile 1 ünitedir.
