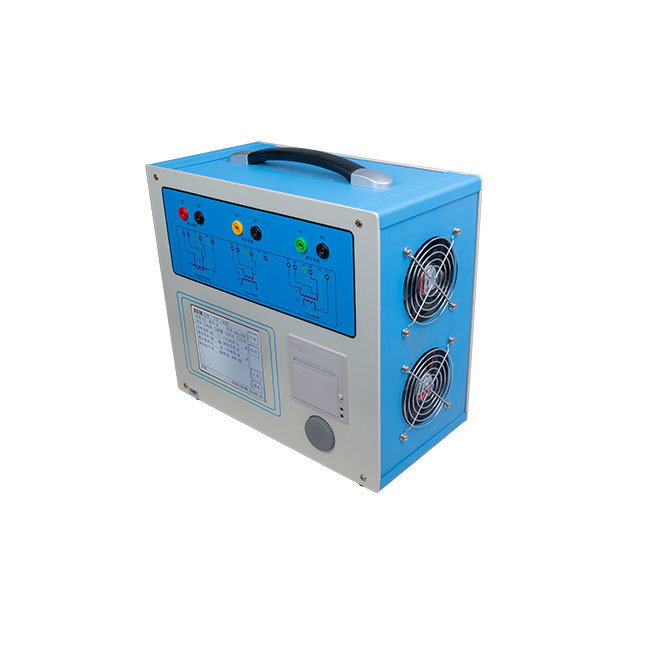

Frekans Dönüştürme Heyecan Özellikleri Transformör için Dijital CT PT Analizörü

Ana özellikleri
1Tam fonksiyon, sadece uyarılma özelliklerini (yani volt-ampere özelliklerini), dönüş oranını, kutupsallığı, ikincil sarma direncini, ikincil yükü değil,Farklı CT türlerinin oran farkı (örneğin koruma), ölçüm, TP) açı ve diğer test gereksinimleri, aynı zamanda PT elektromanyetik birimlerin uyarılma özellikleri, dönüş oranı, kutupluk, ikincil sarma direnci,oran farkı ve diğer testler.2Mevcut transformatörlerin sahadaki doğrulanması standart akım transformatörleri, akım düzenleyicileri, yük kutuları, voltaj düzenleme kontrol kutuları ve yüksek akımlı teller gerektirmez.Bu çok basit test kablolama ve operasyon kullanır mevcut transformatör doğrulama elde etmek için, bu da işi büyük ölçüde azaltır. Güç ve iş verimliliği arttırılır ve transformatörün yeryüzündeki doğrulanması kolaylaştırılır.3Dönüş oranını ve açısal farkı doğru bir şekilde ölçebilir, farkın en fazla izin verilen hatası% 0.1'dir ve açısal farkın en fazla izin verilen hatası ± 5min'dir.0 alan testini gerçekleştirebilir..2S sınıfı akım transformatörü ve oran ölçüm aralığı 1 ~ 40000'dir. Şirketimizin özel güçlendirici ile, sitede akış testi için uygun olan 180A akım çıkarabilir.4Gelişmiş frekans dönüştürme yöntemine dayalı CT/PT volt-ampere karakteristik eğri ve% 10 hata eğri, çıkış AC voltajı sadece 180V ve AC akımı 12Arms (36A zirve),Ancak 60KV'ye kadar olan bükme noktasıyla CT testine dayanabilir..5. Otomatik olarak Verin Inflection noktası voltaj / akım,% 10 (5%) hata eğrisi, doğruluk sınır katsayısı (ALF), enstrüman güvenlik faktörü (FS), kare zaman sabiti (Ts),kalıcılık katsayısı (Kr), doymak ve doymamış CT/ PT parametreleri.6. GB1208 (IEC60044-1), GB16847 (IEC60044-6), GB1207 ve diğer türden transformatör standartlarına uymak için testve otomatik olarak hangi standardın test edilecek olan transformatörlerin tipine ve seviyesine göre seçilmesi.7. Test basit ve kullanışlı, tek düğmeli CT düz direnci, uyarılma, dönüş oranı ve kutupluk testi. TheCT ve diğer testler yük testi hariç, sadece aynı kablo kullanılarak yapılabilir.8. Çince / İngilizce dinamik grafik arayüzü, kablolama tamamlayabilir, bile manuel okumak için gereksiz parametreler ayarlamak: dinamik görüntüleme parametresi ayarlama,Şu anda seçilen test öğelerine göre ilgili parametrelerini otomatik olarak görüntüler.• Dinamik gösterim yardım kablolama şeması, şu anda seçilen test öğelerine göre karşılık gelen kablolama şeması gösterilmektedir.9.5.7 inçlik grafik yansıtıcı LCD, güneşte bile görülebilir.10Döner optik fare ile çalıştırılır, çalıştırılması kolay, hızlı ve kullanışlı ve öğrenilmesi kolaydır.11Panel otomatik olarak test raporunu yazdırmak için bir yazıcı ile birlikte gelir.12Cihaz 1000 adet test verisi depolayabilir ve güç kesildiğinde kaybedemez.
