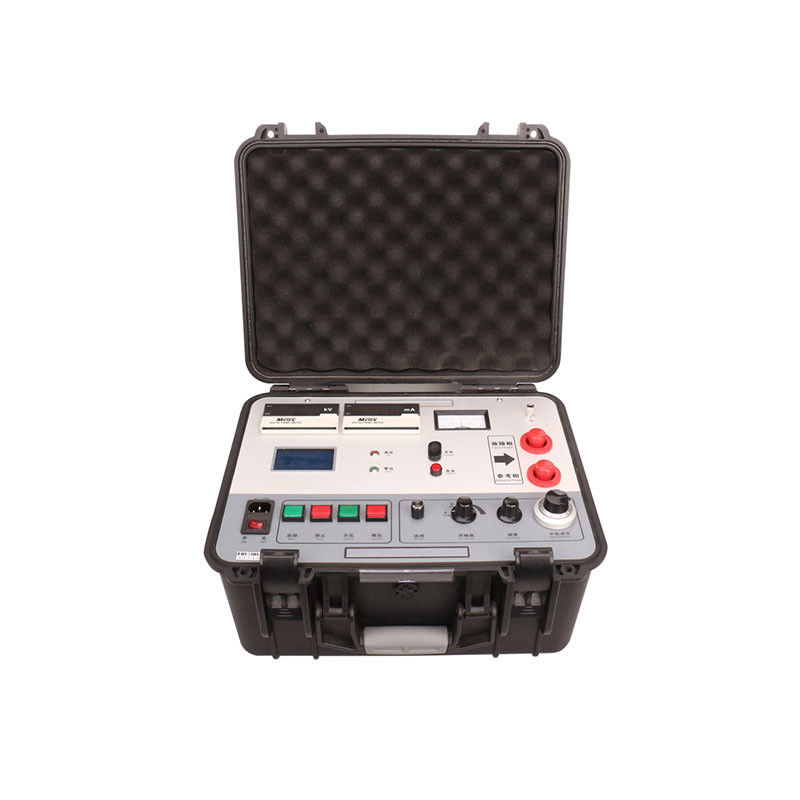

Elektronik yüksüz voltaj 7500V Yüksek dirençli kablo hatası tespiti kablo hatası önceden yerleştirme yüksek voltajlı köprü

Elektronik Yüksiz Voltaj 7500V Yüksek Dirençli Kablo Arıza Algılama Kılıfı Hatası Ön-Konum Yüksek Voltajlı Köprü

Kablo dış kılıf hatası test cihazı, Murray Bridge prensibine göre tasarlanmıştır ve çeşitli kabloların ve kabloların arıza noktalarını ve düşük yalıtım direnci değerleri olmayan arıza noktalarını bulmak için kullanılabilir.

Ekipman, yüksek voltajlı bir sabit akım kaynağı oluşturmak için bir elektrik voltaj regülatörü ve R tipi bir transformatör kullanır ve düğme çalışması voltajı artırabilir veya azaltabilir.

Yüksüz voltaj 7500V, kısa devre akımı 100mA'dır ve dengeyi belirtmek için yüksek hassasiyetli bir amplifikatör ve galvanometre kullanılır.Orantılı bir potansiyometre ile dengeli bir köprü oluşturur ve tümü yüksek bir potansiyele yerleştirilir.

Ölçüm kablosu, özel olarak tasarlanmış iki çekirdekli yüksek voltajlı kauçuk kablodur. Dört terminal direnç ölçüm yöntemi, kurşun direncinin neden olduğu hataları önlemek için kullanılır.

Panelin tamamı düşük potansiyelde. Tek dokunuşlu çalıştırma, kablo uzunluğunu girin ve arıza mesafesini otomatik olarak hesaplayın. Yüksek voltaj kaynağı ve köprü, taşınabilir bir koruyucu kutuya entegre edilmiştir. Bu nedenle, cihaz yüksek voltaj, hafif, kolay çalışma ve güvenli kullanıma sahiptir.

Özellikler
Çıkış voltajı ayarlanabilir;
Yüksek doğruluk ve istikrara sahiptir;
Dengeyi belirtmek için yüksek hassasiyetli amplifikatör ve galvanometre benimsemek;
Sıfır koruma;
Arıza noktalarını otomatik olarak test edin, ancak manuel test fonksiyonlarını saklayın;
Dalga yansıma yöntemi ile karşılaştırıldığında, köprü dengesi yönteminin kör bir alanı yoktur ve kısa kabloların arıza noktasını ve uçların yakınında belirlemek için kullanılır.

Yüksek voltaj köprüleri özellikle uygundur
1. Kablodan sonra kablonun yüksek dirençli bozulma noktası, özellikle kablo ara ekleminin doğrusal yüksek dirençli dökümü gibi düşük dirençte yanması zor olan doğrusal yüksek dirençli arıza noktası.

2. Flashover tipi arıza noktası. Arızadan sonra, sabit akım kaynağı arkı koruyabilir, köprüden sabit bir akım akar ve köprünün yeterli hassasiyeti vardır.

3. Henüz parçalanmamış, ancak düşük kablo direncine sahip, ancak çalışma voltajı altında parçalanmayan yalıtım kusurları gibi düşük dirençli kusurlar.

Teknik özellikler

Çalışma prensibi
Kablo arızası konum köprü yönteminin prensibi aşağıdaki gibidir: kısa devre arıza aşaması ve test edilen kablonun hatalı olmayan fazı, köprünün iki kolunu sırasıyla arıza fazına ve hatasız faza bağlayın ve köprü dengelemesini yapmak, orantılı ilişkiler ve bilinen kablo uzunlukları kullanarak köprü dengeleme yapmak için ayarlanabilir bir direnç ayarlayın.

Kablo fay konumu köprü yönteminin avantajı, nispeten basit olması ve doğruluğunun yerinde mühendislik testinin gereksinimlerini karşılamasıdır. Kablo hatlarında iki fazlı kısa devre arızalarını ölçmek çok uygundur. Arıza noktasını bulmak için Murray Köprüsü'nü kullanmak, uygun ve doğru olan klasik bir yöntemdir.

Köprü yöntemi, tel çekirdeğinin (veya koruma tabakasının) direncinin eşit ve uzunluk ile orantılı olması gerçeğine dayanmaktadır. Aşağıdaki şekilde tipik kullanımı göstermektedir:

Panel açıklaması

1. Galvanometre: Elektrik Dengesi Sıfır noktası ayarlanabilir;

2. Ammetre: Çıkış akım göstergesi MA metre;

3. Voltmetre: Yüksek voltaj çıkış voltaj göstergesi KV metre;

4. Yüksek voltajlı gösterge ışığı: yüksek voltaj çıkışı olduğunda bu ışık yanar;

5. Ekran: İşlem içeriğini görüntüler;

6. Sıfır Gösterge Işığı: Bu ışık yandığında, voltaj çıkışının sıfır durumda olduğunu gösterir;

7. Güç Soketi: Enstrüman Çalışma Güç Kaynağı, AC 220V bağlantı bağlantı noktası;

8. Sigorta sahibi: AC 220V güç kaynağı sisteminin sigortasının kurulum yeri;

9. Güç Anahtarı: "I" AC 220V güç kaynağı anahtarını açar, "0" sistem gücünü kapatır;

10. Başlat düğmesi: Sıfır ışık yandığında, voltaj çıkışının sıfır durumda olduğu anlamına gelir. Açık olduğunda, başlangıç ​​düğmesi etkilidir. Güç anahtarını açtıktan sonra sıfır ışık yanmazsa, ışık açık olana kadar aşağı indirme düğmesine basın. Sıfır ışık açık olduğunda, yüksek voltajı başlatmak ve yüksek voltaj çıkışı oluşturmak için bu düğmeye basın;

11. Durdurma düğmesi: Test tamamlandığında veya bir anormallik oluştuğunda, yüksek voltaj çıkışını kesmek için bu düğmeye basın;

12. Boost Düğmesi: Çıkış yüksek voltajını küçükten büyüğe yükseltmek için bu düğmeye basın;

13. Basınç Azaltma Düğmesi: Yüksek voltajı yüksekten alçeye indirmek için bu düğmeye basın;

14. Seçim: "Seç" Enkoder Anahtarı Çalışma Sözleşmesi: Döndürme --- İmleç Hareketi veya Sayı Modifikasyon İşlemi;
--- basın --- işlemi gerçekleştirin veya onaylayın.

15. Duyarlılık Ayarlaması: ①. Yerleşik pille çalışan anahtar; ② Hassasiyeti ayarlayın ve sıfır ayar düğmesi ile kullanın;

16. Sıfır ayar düğmesi: Galvanometreyi sıfıra işaret etmek için sıfır ayar düğmesini döndürün;

17. Denge Ayarı: Galvanometre, galvanometre sıfıra işaret edecek şekilde önemli ölçüde sapana kadar denge düğmesini ayarlayın. (İşaretçi soldaysa, saat yönünde dönün; işaretçi sağdaysa, saat yönünün tersine dönün). P1 okumasını gözlemleyin ve kaydedin;

18. Gösterge Işığı: Dahili Pil Çalışma Göstergesi Işığı, bu ışık duyarlılık ayarı açıldıktan sonra açılacaktır;

19. Referans öğesi: Çıkış hattının siyah klipsi referans aşamasına bağlanır;

20. Hatalı faz: Çıkış çizgisinin kırmızı klibi hatalı faza bağlanır;

21. Şarj: DC8.4V şarj bağlantı noktası, şarj etmeye başlamak için 8.4V şarj cihazını bağlayın;

22. Topraklama direği: Enstrüman topraklama noktası, güvenlik koruması.

Gerçek kablolama aşağıda gösterildiği gibidir:

■ HV, yüksek voltajlı sabit akım kaynağıdır.

■ Hatalı kablo CD'si ve yardımcı kablo AB aynı çekirdek kesit ve uzunluğuna sahiptir ve arıza noktası ile ölçüm ucu arasındaki mesafe X'dir.

■ Ölçüm kelepçesi, kablo çekirdeğinin A ve C'nin her iki ucuna da bağlanır. Kelepçenin iki tarafı, kabloya güvenilir bir şekilde bağlanması gereken mevcut ve potansiyel uçlardır.

■ r denge potansiyometresidir ve okuması yüzdedir.

■ G bir galvanometredir, elektrik dengesi sıfır noktası ayarlanabilir.

■ Uzak uçta, BD'nin her iki ucu kısa devre ve kısa devre güvenli bir şekilde sağlanmalıdır.

Ölçüm adımları:

Hazırlık (hatalı fazı ve teli doğru bir şekilde belirleyin)

1. Kablonun arıza durumunu doğrulamak için multimetre, megger veya voltaja dayanıklı bir ekipman kullanın ve her bir çekirdeğin zemine veya arıza kalıntısına karşı yalıtım direncini kaydedin.

2. Test edilecek kablonun uzunluğunu, modelini, enine kesitini ve diğer parametrelerini kaydedin, kablo döşeme yolu boyunca devriye, hatalı kablo ve yardımcı kablo çıkış terminalini uzak uçta kısa devre geçirin ve yüksek voltajların zarar görmesini önlemek için birisini uzak ucunda izlemesini sağlayın.

3. Kablolama. Enstrümanın zemin terminali, konumdaki zemin gövdesine bağlanmalıdır.

Ölçümün ilk ucu (kırmızı klips) arızalı kablonun çekirdeğine bağlanır ve ölçümün ucu (siyah klips) yardımcı kablonun çekirdeğine bağlanır.

Ölçüm (voltajı artırarak tespit edilen arızanın oranı)

4. Güç kaynağı AC220V'ye bağlanır. Hassasiyet anahtarını açın ve maksimum seviyeye döndürün, pil göstergesi ışığı açılır.

5. Köprünün sıfır ayarlaması (galvanometre işaretçisi sıfır olmadığında). Galvanometrenin sıfıra işaret etmesini sağlamak için sıfır ayar düğmesini çevirin.

6. Boost. Güç anahtarını açın ve sıfır gösterge ışığı yanar. Yanmıyorsa, ışık açılana kadar voltaj azaltma düğmesini tıklayın. Ardından Başlat düğmesine tıklayın, yüksek voltaj göstergesi ışığı açılır.

7. Takviye düğmesini tıklayın ve ampermetre 20MA'yı aşana kadar voltmetre ve ampermetre gözlemleyin. Akım kararsızsa, voltajı artırmaya devam edebilir ve test sırasında akımı stabilize etmek için kararlı bir ark veya iletken alan oluşturmak için bir süre koruyabilirsiniz.

8. Denge ayarı. Galvanometre sıfıra işaret edecek şekilde galvanometre önemli ölçüde sapana kadar denge düğmesini ayarlayın. (İşaretçi soldaysa, saat yönünün tersine dönün; işaretçi sağdaysa, saat yönünde dönün). Kadranın okuma P1'i gözlemleyin ve kaydedin ve arıza oranını ölçtükten sonra voltajı artırmayı durdurun.

Hesaplama (hataya olan mesafeyi otomatik olarak hesaplar)

9. Gücü açtıktan sonra, karşılama sayfasını girin ve sonraki sayfayı 2 saniye içinde otomatik olarak girin

10. Kablo uzunluğunu girin

"Seç" Enkoder Anahtarı İşlem Sözleşmesi: Döndürme --- İmleç Hareketi veya Sayı Değişiklik İşlemi

--- basın --- işlemi gerçekleştirin veya onaylayın.

Kablo uzunluğu sayfasını girin (başlangıç ​​değeri %, saat yönünün tersine artırın ve saat yönünün tersine azaltın.)

"Seç" kodlayıcı anahtarını sola ve sağa döndürün, imleci "0000" konumuna taşıyın, verilerin değiştirilmesi gereken "0000" konumuna taşıyın, geçerli konumu belirlemek için "Seç" kodlayıcı anahtarına basın, geçerli konum numarası "0 ila 9" değişikliğinden olacak ve daha sonra giriş numarasını doğrulamak için "seç" kodlayıcı anahtarına basın, bir sonraki işlemi teyit etmek için, her bir keçi, her bir kayıt, (yani kablo uzunluğu l) sırayla tamamlanacaktır. İmleç İleride olduğunda, bir sonraki sayfaya girmek için "Seç" kodlayıcı anahtarına basın.

11.Test sayfası

İmleç test edildiğinde, "Seç" kodlayıcı anahtarına basın ve sistem otomatik olarak birincil köprü orantılı katsayısı p (denge ölçeği okuma) toplar ve X arıza mesafesini hesaplar. Tıklama başına bir kez toplayın.

İmleç en son olduğunda, önceki sayfaya geri dönmek için "Seç" kodlayıcı anahtarına basın (10. Giriş sayfası).

İmleç İleride olduğunda, bir sonraki sayfaya girmek için "Seç" kodlayıcı anahtarına basın.

12. Sonuç sayfası

• Ölçüm Sonuçları Sayfası
• Ölçüm sonuçlarını görüntüleyin.

İmleç en son olduğunda, önceki sayfaya geri dönmek için "Seç" kodlayıcı anahtarına basın (11. Test sayfası).

İmleç dinlenirken, "Seç" kodlayıcı anahtarına basın, sıfırlayın ve yeniden başlatın ve girin (9. Hoşgeldin sayfası).

Kontrol kalibrasyonunu kontrol etmek için ters bağlantı:Voltaj azaltma ve deşarj. Ölçüm kelepçelerini değiştirin ve p1+p2 = 100 olarak hesaplanması gereken başka bir P2 okuma elde etmek için adımları (4) (4) ile tekrarlayın.

Arıza noktasının yeri x = 2 × L × P1%, formüldeki "2" e özel dikkat edilmelidir, çünkü yardımcı kablo eklenmesi hesaplamada yer alan kabloların uzunluğunu iki katına çıkarır.

Paket listesi

Daha fazla fotoğraf ve test sitesi
