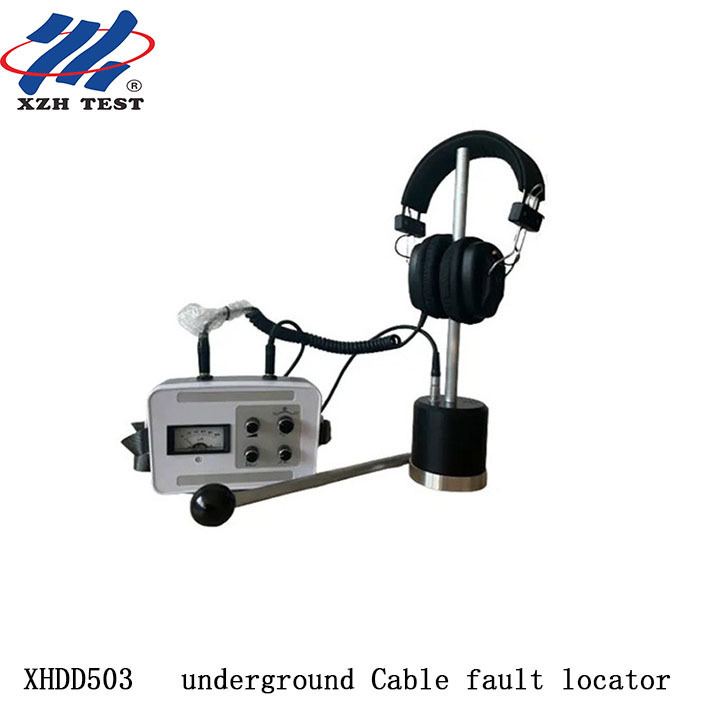

XHDD503, şirketimiz tarafından bağımsız olarak geliştirilen ve üretilen klasik taşınabilir bir yeraltı kablosu hatası işaretleyicisidir.Kullandığı akustik-manetik senkronizasyon algılama teknolojisi çok olgunlaşmış ve endüstri kullanıcıları tarafından yaygın olarak kabul edilmiş ve tanınmıştır..
XHDD503 kablo hatası belirleyicisi çok küçük ve hafiftir, koruyucu bir PVC kafesine paketlenmiştir, kullanıcı tespiti tamamladıktan sonra taşımak kolaydır.
XHDD503 güç kablosu hatası işaretçisi, elektrik seviyesi ayarlama, frekans ayarlama ve ses düzeyi ayarlama düğmeleri ile mikroammetre ekranı ile tasarlanmıştır.
Mikroammetrede işaretçinin salınımını gözlemleyerek, hata noktasındaki yanıp sönen boşaltma sırasında manyetik alanın gücünü görebilirsiniz.Manyetik alan gücü referans ayarlamak için elektrik düzeyi düğmesini döndürünYol algılama işleminde, alıcı frekansı ayarlamak kulaklarımızın daha kolay tanımlanabilen yol sinyali duymasını sağlayabilir.Hata konumlama süreci sırasında frekans düğmesini ayarlamak etkili bir şekilde radyo sinyali önleyebilirKablo hatası konumunda ve kablo yolu bulma sırasında ses seviyesini ayarlayın, böylece kulaklarımız daha uygun bir ses sinyali duyar.
Teknik parametreler
| Büyütme |
500Binlerce kez. |
| Konumlama doğruluğu |
±0,2m |
| Çıkış impedansı |
350Ω |
| Çalışma güç kaynağı |
Standart 3.7V 3200mAh pil 4 hücre |
| Sessiz akım |
< 10mA |
| Bulma derinliği: |
10 metreden fazla |
| Çalışma koşulları |
Çevre sıcaklığı: -25 ~ 65 °C; göreceli nem: ≤ 90%. |
Ürün Özellikleri
1. hata noktasında boşaltma sırasında üretilen titreşim dalgaları, ses dalgaları ve elektromanyetik dalgaları eşzamanlı olarak alıyor;
2Akustik ve manyetik kanallar, daha güçlü bir müdahale karşıtı yeteneğe sahip olarak ayrı ayrı tasarlanmış ve ayrı ayrı güçlendirilmiştir.
3Süper büyütme, algılama derinliği 10 metreden fazladır.
4Ultra düşük ve düşük güç tasarımı, dinlenme akımı 10mA'dan azdır ve sürekli çalışma 20 saatten fazla;
5Analog metre tasarımı, sinyal gücü ve eğilim bir bakışta açık;
6Sıfır seviyesini isteksiz olarak ayarlayabilir, çeşitli güçlü ve zayıf sahneler için uygun.
1- Gösterge ölçer:Hata noktasındaki yanıp sönen boşaltma sırasında manyetik alanın kuvvetini gösterir.
2- Hacim ayarlama:Kulağımızın daha uygun ses sinyalleri duyabilmesi için sabit noktaya ve yola ayarlayın;
3Çalışma modu:Çalışma modunu seçin (kapalı, sabit nokta, yol);
4Frekans ayarlama:Yol algılama sırasında alıcı frekansı ayarlayın, böylece kulaklarımız daha kolay tanımlanabilir yol sinyalleri duyabilir.
5- Seviye ayarlama:manyetik alan kuvvetinin referans değerini ölçüm başının etkili bir şekilde salınması için ayarlayın;
1Giriş kanalı:hassas konumlandırma için sonda sensörüne bağlanmak (yolu tespit etmek için sonda sensörüne bağlanmak);
2Çıkış kanalı:Özel kulaklıklara bağlan.
Paket listesi
Yerel testler
