Yeraltı Kablosu Hata Noktası Bulma Aracı

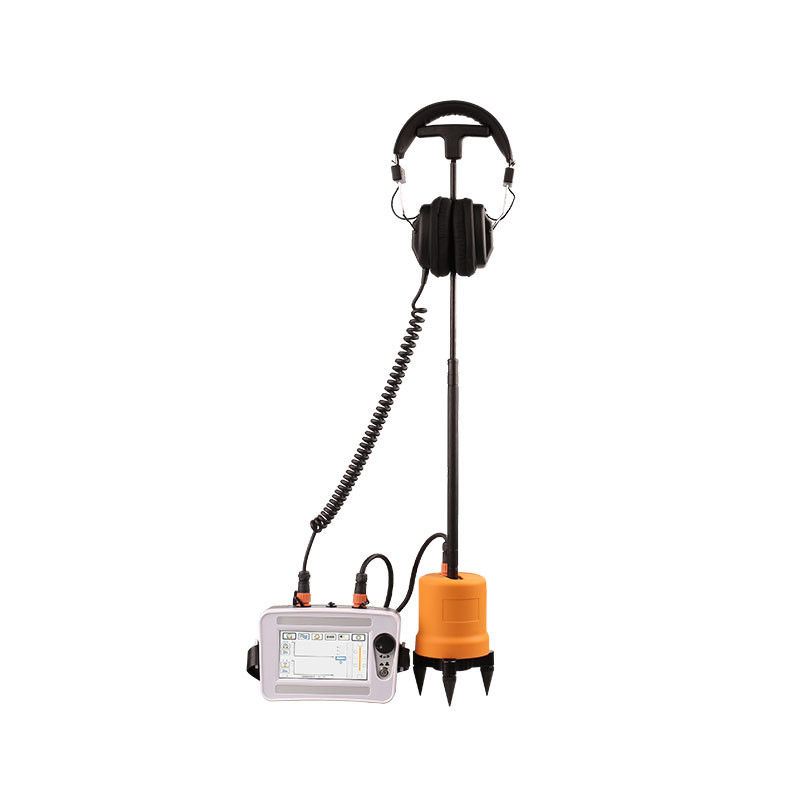

Kablo hatası işaretçisi XHDD503C, güç kablosunun hatası noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır.

Elektronik flashover, çarpma boşaltma jeneratörü tarafından üretilir ve ilgili prob tarafından alınır ve güçlendirilir.ve hata noktasının kesin yeri işitsel ve görsel yargılama ile belirlenir..

Kablo hatası noktasının kaba ölçüm aralığında kesin konumlandırılmasını tamamlayan ve akustik ve manyetik zaman farkını toplayan bir cihazdır.Yerleme teknolojisini entegre ediyor., yol destekli test ve diğer teknolojiler, kablo hatasının yerini verimli ve doğru bir şekilde tamamlamak için birden fazla test modunu ve zengin ve çeşitli anında bilgi sağlar.

Bu kablo hatası belirleyici, güç kablolarının düşük dirençli, kısa devreli, açık devreli ve bağlantı kesme hatası, yüksek frekanslı koaksiyel kablolar, sokak ışığı kabloları,Çeşitli maddelerden yapılmış ve farklı kesimleri ve ortamları olan gömülü teller, yüksek dirençli sızıntı ve yüksek dirençli yanma hatası.

Özellikleri
1. 5 inçlik dokunmatik yüksek parlaklık LCD, güneş ışığı altında görünürlüğü sağlar.

2Akustik ve manyetik zaman farkını otomatik olarak hesaplamak için akustik ve manyetik eşzamanlı konumlandırma teknolojisini kullanın.

3Akustik sinyalin ve manyetik sinyalin kazanç değeri ve tetikleme değeri, çeşitli ortamlara uyum sağlamak için manuel olarak ayarlanabilir.

4Arka plan gürültüsünü azaltma teknolojisine sahiptir ve çeşitli filtreleme yöntemlerinden seçim yapabilir.

5BNR arka plan gürültüsünü azaltma ve sessiz gürültü azaltma işlevlerine sahiptir.

6Yol sapması göstergesi var.

7Çok katmanlı fiziksel izolasyon sinyali sensörleri ile donatılmış, su geçirmez IP65 sınıfı.

8Büyük kapasiteli lityum bataryası, uzun bekleme süresi, hızlı şarj cihazı.

9Küçük ve hafif, kullanımı kolay ve basit bir insan-makine arayüzü.

Teknik göstergeler

Çalışma prensibi
Bu cihaz, hataları doğru bir şekilde bulmak için akustik ve manyetik senkronizasyon yöntemini kullanır.Prensibi geleneksel akustik nokta belirleme yöntemine dayanır ve elektromanyetik sinyallerin tespit edilmesini ve uygulanmasını ekler..

Yüksek voltajlı jeneratör, arızalı kabloya çarpma boşaltması yaptığında, arızalı noktada boşaltma tarafından üretilen ses yere aktarılır.Ses sinyali yüksek hassasiyetli bir sonda tarafından alınırAmplifikasyon sonrasında, kulaklıklarla dinlerken "pop" sesi duyulabilir.

Sonda'nın yerleşik sondası manyetik alan sinyalini gerçek zamanlı olarak alır. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. En küçük akustik-manyetik zaman farkına sahip noktayı bulmak için sensör pozisyonunu hareket ettirin, o zaman hata noktasının tam yeri onun altında olacaktır.

Geleneksel akustik ölçüm yasal nokta araçları genellikle sadece kulaklık kullanır.veya hata noktasındaki boşaltma sesini tanımlamak için sayaç göstergesinin salınımı ile tamamlanırÇıkış sesi anında kaybolduğu ve çevre gürültüsünden çok farklı olmadığı için, genellikle çok deneyimli olmayan operatörler için büyük zorluklar getirir.Akustik-manetik senkronizasyon yöntemi, geleneksel akustik ölçüm yönteminin yukarıdaki sorunlarından etkili bir şekilde kaçınır.

1 Düzenleme: Düzenleme arayüzüne girmek için ayar düğmesine basın ve ayar parametrelerini ayarlamak için ayar düğmesini döndürün.

2 Güç kaynağı: Sistemin güç kaynağını açın ve kapatın.Sonra düğmeyi kaldırabilirsin.; kapanırken, 3 ila 4 saniye boyunca güç düğmesine basıp tutmanız gerekir;

3 ekran: 5 inçlik dokunmatik ekran.

1 Sensör: Sonda sensör bağlantı portu;

2 Şarj: şarj cihazı bağlantı portu;

3 Özel kulaklık fişi.

Arayüz ve işlev tanıtımı

İşleme arayüzü, dalga şekli gösterme alanını ve parametreler ayarlama alanını içerir.

1/2: Ses artışı ayarları/ses tetikleyici ayarları: İkonuna tıklayın veya ses artışı ayarları ve ses tetikleyici ayarları arayüzüne girin. 1 ses artışı ayarları ve 2 ses tetikleyici ayarlarıdır.

1) Ses artışı toplamda 1 ila 8 ayarlanabilir dişliye sahiptir. Sesin amplifikasyon faktörünü sinyale ayarlamak için yukarı ve aşağı oklarına tıklayın veya ayar düğmesini döndürün, simgeyi seçin ,Ses artışı ayar arayüzüne girmek için ayar düğmesine basın ve sesi sinyale ayarlayın.

2) Ses tetikleyicisinin toplam 0 ila 99 ayarlanabilir seviyesi vardır. Ses tetikleyicisi eşiğini ayarlamak için yukarı ve aşağı oklara tıklayın veya ayar düğmesini çevirin, simgeyi seçin,Ses tetikleyici ayar arayüzüne girmek ve ses tetikleyici eşiğini ayarlamak için ayar düğmesine basın. Sınır değeri. Değer ne kadar büyükse, tetikleyici hassasiyeti o kadar düşüktür ve filtre edilen sinyal o kadar yüksektir. Başlangıçta varsayılan tetikleyici eşiği değeri 30 düzeydir.

3/4: Manyetik alan kazanç ayarları/manyetik alan tetikleyici ayarları: manyetik alan kazancı ayarları ve manyetik alan tetikleyici ayarları arayüzüne girmek için simgeye tıklayın.Sol tarafında manyetik alan kazanç ayar ve sağ tarafında manyetik alan tetikleyici ayar.

1) Manyetik alan kazancı toplamda 1 ila 8 ayarlanabilir dişliye sahiptir. manyetik alanın güçlendirme faktörünü sinyale ayarlamak için yukarı ve aşağı oklarına tıklayın veya ayar düğmesini çevirin,simgeyi seç, manyetik alan kazancı ayar arayüzüne girmek için ayar düğmesine basın ve manyetik alan çiftini ayarlayın. Sinyalin güçlendirme faktörü.Başlangıçta varsayılan manyetik alan kazancı 8 seviyedir..

2) Manyetik alan tetikleyicisi toplam 0 ila 99 ayarlanabilir dişliye sahiptir. Manyetik alan tetikleyicisi eşiğini ayarlamak için yukarı ve aşağı oklara tıklayın. Değer ne kadar büyükse,Çekicinin hassasiyeti ne kadar düşükse ve filtre edilen sinyal ne kadar yüksekse,. Ya da ayar düğmesini çevirin ve simgeyi seçin, manyetik alan tetikleyici ayar arayüzüne girmek için ayar düğmesine basın ve manyetik alan tetikleyici eşiğini ayarlayın.Başlatılırken varsayılan manyetik alan kazancı 30 düzeydir..

5: Sonda göstergesi: Sonda bağlanmadığında, haçlı simge görüntülenir.

6: Tüm geçiş filtreleme: Tüm geçiş filtreleme modu.

Düşük geçişli filtreleme: Düşük geçişli filtreleme modu.

Yüksek geçişli filtreleme: Yüksek geçişli filtreleme modu.

Bant geçiş filtreleme: bant geçiş filtreleme yöntemi.

7.Sessizleştirme ayarları: Sessizleştirme modunu açıp kapatmak için simgeye tıklayın.Ev sahibi hemen sessizleştirir, böylece kulakların gürültü zarar görmesini önler..

8.BNR ayarları: Dijital gürültü azaltımını açmak ve kapatmak için simgeye tıklayın. Arkaplan dijital gürültü azaltma fonksiyonunu (BNR) aç / kapat (haçlı simge)Arkaplan dijital gürültü azaltma BNR teknolojisi çevredeki gürültü ile başa çıkmak için kullanılır, noktayı doğru bir şekilde belirlemeyi kolaylaştırır.

9Ses düzeyini ayarlamak için simgeye tıklayın veya ayar düğmesini çevirin ve ekrandaki "+" veya "-" düğmesine tıklayın.Toplamda 0 ila 16 ayarlanabilir seviyeler vardır.8 seviyeye ayarlamanızı öneririz.

10Güç göstergesi: Aygıtın pil gücü durumunu gösterir.

11Ses yoğunluğu: ses yoğunluğu göstergesi ve buna karşılık gelen sayısal görüntü.

12.Elektromanyetik sinyal: Başlatma tamamlandı, logoyu örnekleyebilirsiniz (yıldırım sarıdır); sessiz veya dokunmatik sensör logo (yıldırım beyaz).

13.Manyetik alan gücü: manyetik alan gücü göstergesi ve buna karşılık gelen sayısal görüntü.

14Dört set akustik ve manyetik zaman farkı verisi görüntüleme, sabit noktanın doğruluğunu artırmak için kullanıcı referansı için akustik ve manyetik zaman farkını gösterir.
