Ürün AçıklamasıDüşük Voltaj Uzmanı
XHHV515-8L için özel olarak tasarlanmış bir gergi kollu taşınabilir entegre yüksek voltaj darbe üretecidir düşük voltajlı kablo arıza testi ve DC dayanım analizi 15kV'a kadar voltajlarda. 900J deşarj enerjisi 8μF enerji depolama kapasitörü aracılığıyla, 35kV dereceli jeneratörlerin aşırı büyük ve pratik olmadığı düşük voltajlı dağıtım kablosu segmenti için optimize edilmiştir.
Enerji depolama kapasitörü, DC yüksek voltaj kaynağı ve deşarj topu aralığını tek bir gergi kollu form faktöründe entegre eden XHHV515-8L, yerleşik bir 0-100 saniye ayarlanabilir zaman rölesi hassas kontrollü darbe deşarj aralıkları için. Ayrı EMP (darbe) ve DC (dayanım) çıkış terminalleri arıza konumu ve dayanım voltajı test modları arasında geçiş yaparken bağlantıları yeniden yapılandırma ihtiyacını ortadan kaldırır. Manuel bir top aralığı deşarj düğmesi, operatör tarafından tetiklenen darbeler sağlar. Kapsamlı otomatik koruma aşırı akım (8mA/3s), aşırı voltaj ve aşırı sıcaklık (65°C) kapsar.
Performans Vurguları
15kVMaksimum Çıkış Voltajı
900JDeşarj Enerjisi
8μFKapasitör
0-100sZamanlanmış Aralık
400WDarbe Gücü
Anahtar Özellikler
- Gergi kollu taşınabilir entegre tasarım—kompakt, hafif, saha alanları arasında taşınması kolay
- Yerleşik 0-100s ayarlanabilir zaman rölesi hassas kontrollü otomatik darbe deşarj aralıkları için
- Ayrı EMP ve DC çıkış terminalleri—arıza konumu ve dayanım testi arasında geçiş yaparken kablo yeniden yapılandırması gerekmez
- Manuel top aralığı deşarj düğmesi operatör tarafından tetiklenen tek darbeler için
- Yüksek voltajlı darbe çıkışı tekdüze ve kontrol edilebilir tam voltaj aralığında
- Yüksek voltaj tarafı ölçümü gerçek zamanlı, doğru voltaj ve akım göstergesi için
- Sıfır başlatma koruması: başlat düğmesi yalnızca voltaj düğmesi sıfır konumdayken etkilidir
- Aşırı akım koruması: 8mA eşik 3 saniye gecikmeli, otomatik açılır anahtar
- Aşırı sıcaklık koruması: 65°C'de otomatik kesme
- Otomatik deşarj: dahili kapasitör ve kablo kalıntı voltajı durdurulduğunda güvenli bir şekilde deşarj edilir

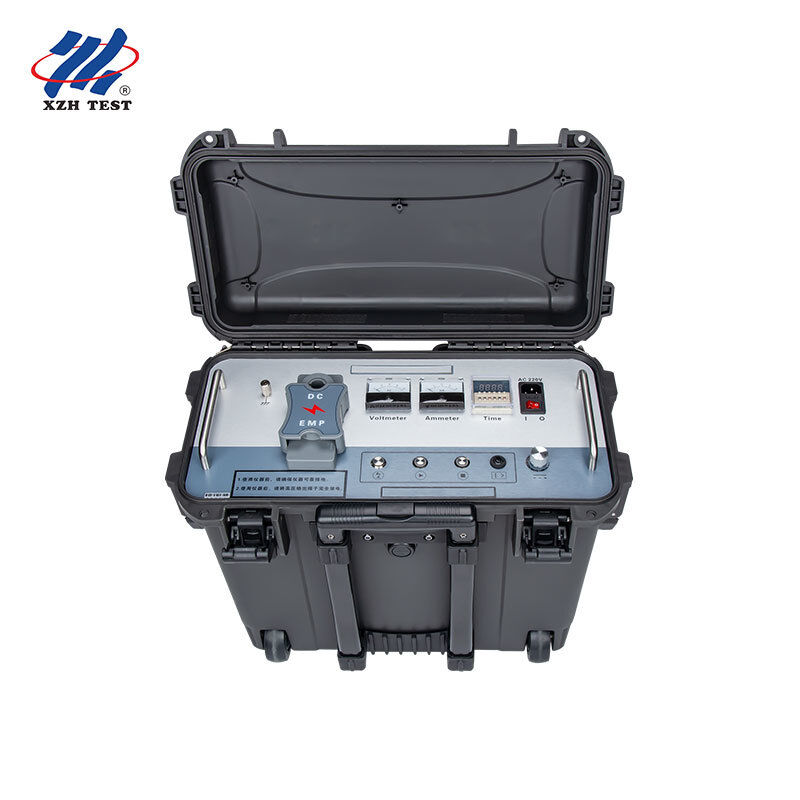

Ön Panel Düzeni
| Kontrol / Port | İşlev |
|---|
| Güvenlik Topraklaması | Cihaz şasi topraklaması; toprağa güvenilir bir şekilde bağlanmalıdır |
| Yüksek Voltaj Topraklaması | HV kuyruk topraklaması; sızıntıyı önler, doğru yükseltme için gereklidir |
| Örnekleme Topraklaması | Flaş dalga formu örneklemesi için darbe kapasitörü negatif terminali |
| Deşarj Düğmesi | Manuel top aralığı temas deşarjı (basış başına maks. 1s) |
| HV Başlat Düğmesi | Işık açık = sıfır konumu, düğme geçerli; ışık kapalıysa düğme geçersiz |
| HV Durdur Düğmesi | HV çıkışını hemen keser; otomatik deşarjı tetikler; HV ışığı söner |
| Aşırı Akım Koruması | Kol takmak için basın; 8mA >3s algılandığında açılır |
| Voltaj Ayarı | Önce sıfıra CCW, sonra Başlat'a basın, yükseltmek için CW döndürün |
| Güç Anahtarı | I = AC220V açık; 0 = sistem gücü kapalı |
| Sigorta Tutucu | AC220V güç kaynağı sistemi sigortası |
| Güç Soketi | AC220V çalışma gücü giriş portu |
| Zaman Ayarı | Ayarlanabilir deşarj aralığı: 0-100 saniye |
| Ampermetre | Yüksek voltaj tarafı akım göstergesi |
| Voltmetre | Yüksek voltaj çıkışı kV göstergesi |
| HV Çıkışı — EMP | Darbe deşarj modu için HV çıkış hattını bağlayın |
| HV Çıkışı — DC | DC dayanım voltajı modu için HV çıkış hattını bağlayın |
Teknik Parametreler
| Darbe Yüksek Voltajı | 0-15kV |
|---|
| Yüksek Voltaj Doğruluğu | 2.5 seviye |
|---|
| Dahili Kapasitör | 8μF |
|---|
| Deşarj Enerjisi | 0-900J |
|---|
| Çıkış Voltajı Polaritesi | Negatif polarite |
|---|
| Darbe Gücü | 400W |
|---|
| Çalışma Modu | Ayarlanabilir oranlı darbe / Tek çekim / DC dayanım |
|---|
| Min DC Çıkış Akımı | 15kV'ta 16mA |
|---|
| Deşarj Aralığı | 0-100s ayarlanabilir (dahili zaman rölesi) |
|---|
| Aşırı Sıcaklık Koruması | 65°C |
|---|
| Aşırı Akım Koruması | 8mA (3 saniyeden fazla tetikleme) |
|---|
| Dahil Kablolar | HV çıkışı 2m / Toprak 3m / Güç 1.8m |
|---|
| Güç Kaynağı | AC220V±15%, 50Hz±2Hz (60Hz) |
|---|
| Ortam Sıcaklığı | -20 – +60°C |
|---|
Hedef Uygulamalar
XHHV515-8L, düşük voltajlı dağıtım ağı bakım ekipleri, sokak aydınlatma ve belediye kablo hizmet sağlayıcıları, bina elektrik müteahhitleri ve Düşük Voltaj kablo devreye alma mühendisleri için özel olarak üretilmiştir — günlük işleri 15kV altı dereceli kablolar etrafında yoğunlaşan profesyoneller. Bu uygulamalarda, 35kV dereceli jeneratörler gereksiz hacim, ağırlık ve maliyet getirir. XHHV515-8L, doğru boyutta bir alternatifle bu boşluğu doldurur: 900J, Düşük Voltaj arıza flaşover konumu için yeterlidir ve 8μF kapasitör, daha düşük voltaj aralığı için yeterli enerji yoğunluğu sağlar. Gergi kollu tasarım, servis araçlarında kolay taşınmayı sağlar ve 0-100s zamanlayıcı, uzun süreli arıza arama işlemleri sırasında eller serbest döngüsel deşarj sağlar. Orta voltaj uygulamaları (35kV) için XHHV535 serisine bakın.
▎Sıkça Sorulan Sorular
S: Bir yüksek voltaj darbe üreteci kablo arıza tespitinde nasıl çalışır?
Darbe üreteci, arızalı kabloya yüksek enerjili bir darbe deşarj ederek, arıza noktasında kontrollü bir yüksek voltaj arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonları tarafından tespit edilebilen yüksek bir vurma sesi) hem de elektromanyetik bir darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknik olan tam arıza konumunu hassasiyetle belirleyebilir.
S: Farklı kablo tipleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek voltajlı iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test voltajı spesifikasyonlarına başvurun ve yüksek voltajlı çalışma sırasında tüm güvenlik mesafelerinin korunduğundan emin olun.
S: Darbe üreteci çalışması sırasında hangi güvenlik önlemlerine uyulmalıdır?
Yüksek voltaj darbe üreteci testi, sıkı güvenlik protokolleri gerektirir. Bağlamadan önce kablonun tamamen enerjisiz ve tüm güç kaynaklarından izole edildiğini her zaman doğrulayın. Uyarı işaretleriyle test alanı etrafında minimum 5 metrelik bir güvenlik çevresi oluşturun. Tüm personel, ark dereceli giysiler, HV yalıtım eldivenleri ve dielektrik ayakkabıları dahil olmak üzere uygun KKD giymelidir. Entegre güvenlik özellikleri — güç kapalıyken otomatik deşarj, acil durdurma ve sıfır voltaj kilidi — ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J–1024J), kablo hasarını kötüleştirebilecek aşırı enerjinin olduğu başlangıç arıza onayı ve yüksek dirençli arızaların tespiti için idealdir. Orta enerji (1225J–2048J), çoğu rutin arıza tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+) çok uzun kablolar, derin gömülü senaryolar veya tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına göre ayarlamasına olanak tanır.
S: Bu darbe üreteci ile hangi garanti ve destek dahildir?
Üretim kusurlarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalı. Her ünite, darbe üreteci, HV çıkış kablosu, toprak kablosu, deşarj çubuğu, kullanım kılavuzu ve sağlam bir taşıma çantası içerir. Talep üzerine yerinde kurulum, devreye alma ve operatör güvenlik eğitimi mevcuttur. Deşarj aralıkları, kapasitörler ve HV diyotları dahil yedek parçalar hızlı değişim için stoklanmaktadır.
