XHZS506S
The kablo delici XHZS506S kablo tanımlamadan sonra ve kesmeden önce kabloların daha fazla tahrip edici tespiti için kullanılan özel bir ekipmandır.
Enerji kablosu yapımı sürecinde, döşenen kabloların taşınması ve onarımı sırasında, ilgili kabloları kesmek genellikle gereklidir. Operatörün kişisel güvenliğini sağlamak için. Her şeyden önce, sahadaki ilgili kabloların canlı olup olmadığını yargılamak gerekir. Ancak onaylandıktan sonra ilgili kablolar kesilebilir.
Bir kablonun canlı olup olmadığını kesin olarak doğrulamanın yöntemi, şu anda sadece kabloyu mekanik delme yoluyla toprağa veya faza göre kısa devre yapma yöntemidir.
Kablo delme cihazı, sahada ilgili kabloları bir kez hasar verebilen ve delebilen bir uzaktan kumanda/otomatik delme cihazı kullanır. Kablo elektriklendirilirse, delindiğinde patlayacak, aksi takdirde kablo elektriklendirilmeyecektir.

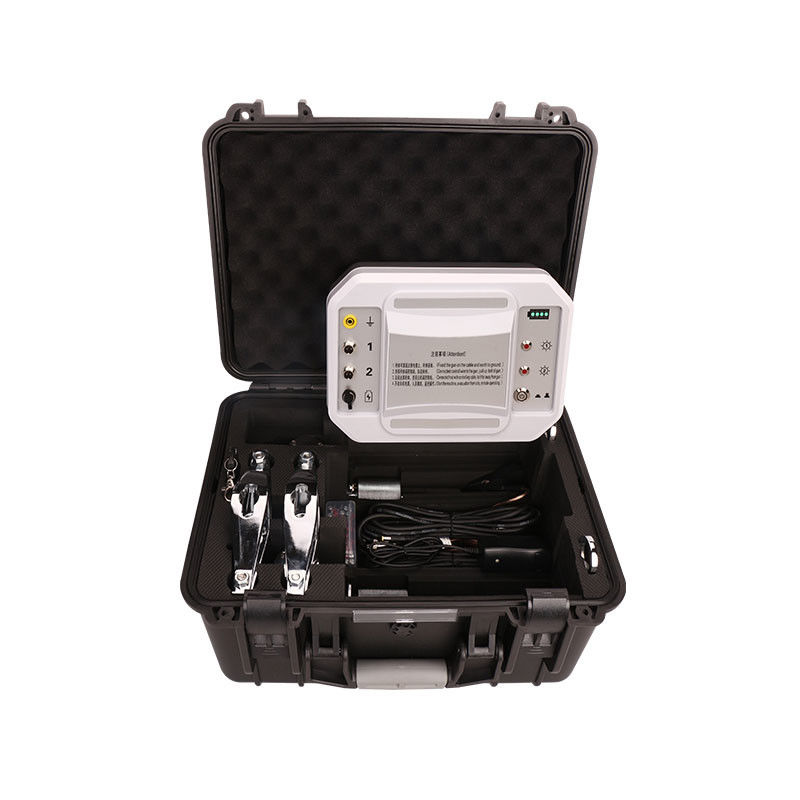

İki bölümden oluşur: atıcı ve kontrolör:
Çalışma prensibi
Atıcı, kabloları delmek için özel olarak tasarlanmış, düşük hızlı bir piston tipi özel cihazdır. Yapısı makul ve hafiftir ve kurulumu ve sabitlenmesi son derece uygundur. Herhangi bir açıda kurulabilir. Kontrolör, gelişmiş bir elektronik algılama devresi kullanır. Cihaz, kabloya uzaktan bir demir çivi fırlatarak kablonun kısa devre yapmasına neden olabilir. Kablo elektriklendirilirse, ateş etmeli ve deşarj etmelidir. Elektrik yoksa, enerjisi kesilmiş bir kablodur.
Teknik Parametreler
1. Atıcı: 2 atıcı;
2. Uzaktan kumanda mesafesi: 10 metreden fazla, bir duvarın üzerinden uzaktan kontrol edilebilir;
3. Kontrol hattı uzunluğu: 5 metre;
4. Kelepçe kalibresi: φ30-150mm;
5. Çalışma güç kaynağı: şarj AC 220V/50Hz, dahili pil 10 saatten fazla sürekli çalışabilir;
6. Kontrolör: 270×230×120mm 2.5kg;
7. Komple set: 470×380×210mm 15.5kg (çift atıcı).
Çivi özellikleri
| Kablo çapı(mm) |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
| Çivi özellikleri |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Mermi güç özellikleri
Standart donanımlı: S1 kırmızı (güç seviyesi 5) 50 adet, PS52C8 çivi 50 adet
| Özellikler |
siyah |
mavi |
sarı |
kırmızı |
tavsiye et |
35kV ve altı |
35kV'nin üzerinde |
| Güç |
Minimum |
küçük |
orta |
Büyük |
S1 sarı ile |
S1 kırmızı ile (6.8*11mm) |
Çalışma açıklaması
Kablo delici için, tek bir atıcı kablo üzerinde bir seferde yalnızca bir kısa devre noktası üretebilir ve çift bir atıcı kablo üzerinde bir seferde iki kısa devre noktası üretebilir. Üç fazlı kablo genellikle bir "品" şeklinde olduğundan, tek bir atıcı delinirse, sadece "品" boşluğuna (yani iki faz arasındaki boşluğa) delinir ve tüm kabloya nüfuz etmez. Varlığı gerçek bir kısa devre oluşturamaz, yani delme amacına ulaşamaz. Çift atıcı konfigürasyonu kullanılması önerilir. Çift atıcıların dahil açısı 120° olmadığında, en az bir atıcı delme amacına ulaşabilir ve bir kısa devre noktası oluşturabilir.
Ürün Özellikleri
1. İki atıcı arasındaki açı 120° olmadığında, en az bir atıcı delme amacına ulaşabilir ve bir kısa devre noktası oluşturabilir;
2. Kablolu + kablosuz uzaktan kumandayı benimser ve bir duvarın üzerinden uzaktan kontrol edilebilir;
3. Hem AC hem de DC için kullanılabilir, dahili bir lityum pil takımı ve büyük kapasiteli bir enerji depolama cihazı ile uzun bir şarj süresine sahiptir;
4. Boyut olarak küçüktür ve ağırlığı hafiftir, dış mekan kullanımı için çok uygundur.
Çalışma arayüzü tanıtımı
1. Topraklama: cihazın topraklama noktası, güvenlik koruması;
2. Çıkış 1: atıcı gövdesine bağlanmak için kullanılır;
3. Çıkış 2: atıcı gövdesine bağlanmak için kullanılır;
4. Şarj: DC12V şarj portu, şarjı başlatmak için 12V şarj cihazına bağlayın;
5. Anahtar: çalışma gücünü açma/kapama;
6. Gösterge ışığı 1: çıkış 1 çalışırken, gösterge ışığı yanar;
7. Gösterge ışığı 2: çıkış 2 çalışırken, gösterge ışığı yanar;
8. Güç göstergesi: dahili pil çalışırken, pil gücünü gerçek zamanlı olarak gösterir.
Saha kablolaması

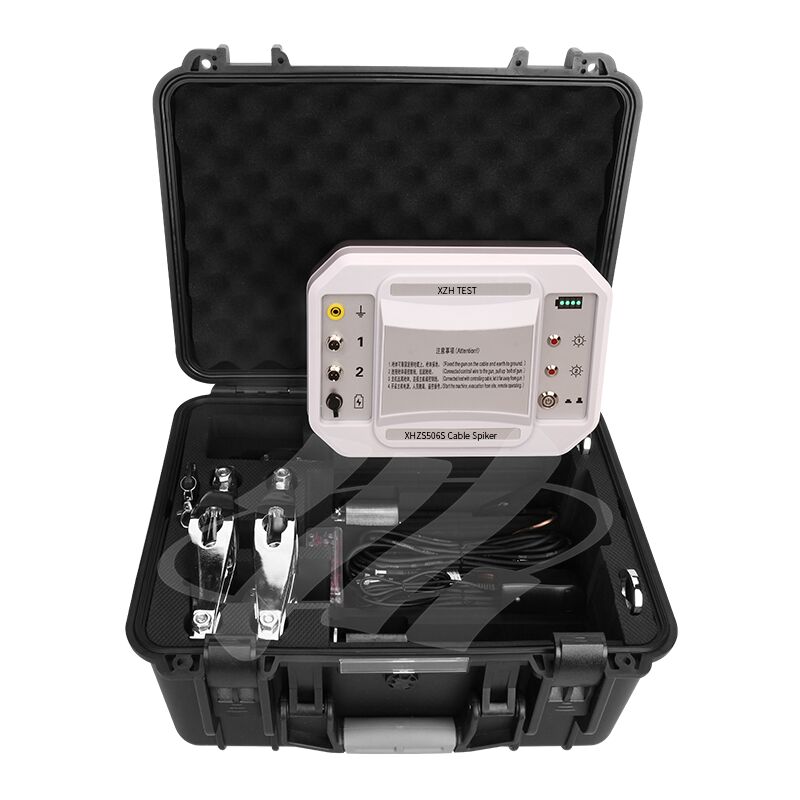

Paket listesi
1. Kontrolör: kablo delme eylemi sürecini gerçekleştirmek için atıcıyı kontrol edin;
2. Uzaktan kumanda: Uzaktan kumandanın iki düğmesi (A.B) kontrolörün çıkış 1 ve çıkış 2'sine karşılık gelir;
3. Mermi: Delme sırasında hazneye yüklenir;
4. Çekim çivileri: Delme sırasında çivi tüpüne koyun;
5. Atıcı
6. Çıkış hattı: kontrolör ve atıcı arasındaki bağlantı hattı;
7. Topraklama teli: atıcı ve toprak matkabı arasındaki bağlantı teli;
8. Toprak matkabı: Genellikle sahada resmi bir topraklama noktası yoktur, bu nedenle takmak için güvenilir bir zemin bulun;
9. Tornavida, soket, test tüpü fırçası: atıcıyı temizlemek için aksesuarlar;
10. Güç kablosu (şarj cihazı): Kontrol kutusu şarj kablosu.
