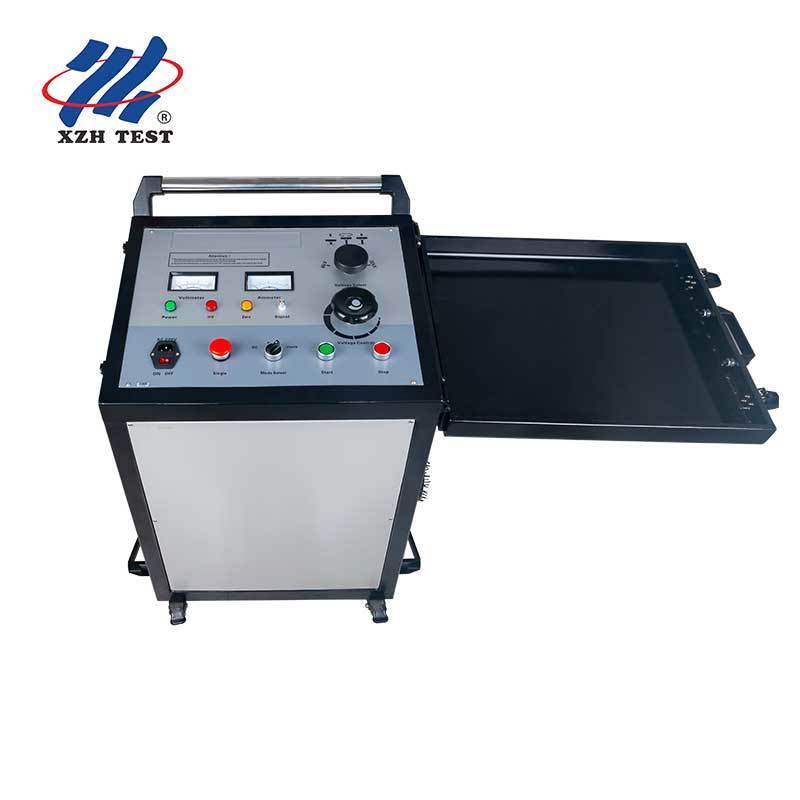

XHHV535-4TS yüksek voltajlı darbe jeneratörü, düşük ve yüksek voltajlı kablo hatası testinde dürtü boşaltması ve voltaj testine dayanabilir.Yüksek hassasiyetli test kablo hatası örnekleme dalga biçimi modülü ve küçük transformatör içeride kurulur, gerçekten çarpma tarafından hasar görmemek etkisine ulaşabilir ve ayrıca otomatik zamanlama çarpma, manuel çarpma ve gerilim testine dayanma işlevlerine sahiptir.
Bu cihaz, yüksek voltajlı DC kaynağı, enerji depolama kapasitörü, boşaltma topu cihazı, otomatik boşaltma cihazı,ve voltaj seviyesini değiştiren bir cihaz ile arabayı benzeri yüksek kaliteli deneysel bir alet. Bu, bir araba tipi yüksek kaliteli deneysel enstrüman. Ekipman, geleneksel deneysel cihazların kullanım kolaylığı, taşınabilirliği, güvenliği ve güvenilirliği sorunlarını tamamen çözüyor.
XHHV535-4TS araba tipi yüksek voltajlı darbe jeneratörü kullanıldığında, fonksiyon anahtarını seçtikten sonra, yüksek voltajlı güçlendirme işini gerçekleştirmek için başlat düğmesine basın.Dur düğmesine bas, ve dahili sistem otomatik olarak aküdeki kalan yüksek voltajı serbest bırakacaktır.
Yüksek voltajlı artış jeneratörü, cihazın çalışmasını daha güvenli ve güvenilir hale getirebilecek sıfır başlangıç koruma işlevine de sahiptir.Yüksek voltajlı çıkışın doğrudan yere çalışmasını sağlayabilir.Üç vitesli voltaj aralığı ve kapasitans kapasitesi anahtarlama fonksiyonu ile, kullanıcılar farklı kablo voltaj ihtiyaçlarına göre farklı ekipman voltaj uyarlama viteslerini seçebilirler.Test sürecini kolaylaştırmak.
Panel tanıtımı
1Ammeter:Akımın büyüklüğünü gösterir.
2. Voltölçer (Voltölçer):Yüksek voltaj çıkış voltajı, 8kV, 16kV, 32kV'ye bölünmüş, voltaj seviyesini gösterir.
3Yüksek voltajlı lamba (HV):Açık, yüksek voltaj çıkışı olduğu anlamına gelir ve kapalı, yüksek voltaj çıkışı olmadığı anlamına gelir.
4Güçlü ışık:Güç anahtarı açıldığında, gösterge ışığı yanıyor.
5Sıfır ışık:Voltaj düzenleyici düğmenin sıfır pozisyonunda olduğunu gösterir. Yalnızca sıfır lambası açık olduğunda yüksek voltaj çalıştırılabilir.
6Aşırı akım koruma düğmesi:Basıldığında, aşırı akım koruma fonksiyonunun başladığını gösterir; açıldığında, cihazın aşırı akım korumasını tetiklediğini gösterir.
7Güç anahtarı:Sistem güç kaynağını açmak için saat doğrultusunda dön, sistem güç kaynağını kapatmak için saat doğrultusunda dön.
8Tek tuş:Bu tuş, mod seçme tuşu Tek fonksiyonda olduğunda etkilidir.
9. Mod seçimi:Bu fonksiyon seçildiğinde, bu fonksiyon, gerilim direnci (DC), tek (Single) ve döngü (Cycle) fonksiyonlarını içerir.Kablo bu anda gerilim direnci için test edilecekSingle, manuel fonksiyondur. Bu fonksiyon seçildiğinde, yüksek voltaj başladıktan sonra voltaj artacaktır. Single tuşuna basarak manuel olarak darbe boşaltmasını tetikleyin.Döngü otomatik bir işlevdir.Bu fonksiyon seçildiğinde, yüksek voltajı güçlendirmek için başlatılır. Enstrüman otomatik olarak yaklaşık 7 saniye boyunca dürtü boşaltmasını tetikler.
10Başlat düğmesi:Sıfır pozisyonunda, başlatma düğmesine basın. Bu sırada, yüksek voltaj başlıyor ve yüksek voltajlı ışık yanıyor. Sıfır dışı durumda, yüksek basınçlı başlangıç lambası yanmıyor.
11Voltaj kontrolü:Bu düğme sıfır pozisyonunda olduğunda, sıfır lambası yanıyor ve yüksek voltaj başlatılabilir..
12Durdurma anahtarı:Test tamamlandığında veya bir anormallik ortaya çıktığında, yüksek voltaj çıkışını kesmek için bu tuşa basın.
13. Voltaj dönüşü modu (Voltaj seçimi):Bu düğmenin 8kV, 16kV ve 32kV olmak üzere üç gerilim seviyesi modu vardır. Lütfen makineyi açmadan önce uygun konuma döndürün. Kalk, dön, bas.
Yan panelin açıklaması
1Güç soketi (220V 50Hz):Enstrüman çalışma güç kaynağı, AC220V bağlantı portu;
2Sigorta tutucusu:AC220V güç kaynağı sisteminin sigorta tutucusunun yerleştirildiği yer;
3İletişim soketi (Sinyal):Birimi ve kablo hatası testerini flashover sırasında dalga formlarını toplamak için ikili Q hatları kullanın.
Arka panel göstergesi
1Güvenlik Müdürü:Enstrüman kabuğunun zemini. Enstrüman kabuğunun elektriklenmesini veya insanların ulaşmasını önlemek için, güvenilir bir şekilde yere bağlanmalıdır.
2Yüksek voltajlı toprak (HV GND):Yüksek voltajlı kuyruğu olarak da adlandırılır, yüksek voltajlı sızıntıyı ve boşaltmayı önlemek için güvenilir bir şekilde topraklanmalıdır.Yüksek voltajlı arıza ve cihazın iç bileşenlerine zarar, ve enstrüman içindeki sızıntı veya boşaltmadan kaynaklanan güvenlik kazaları.
3Örnekleme GND:Nabız enerji depolama kondansatörünün negatif terminalinin yüksek bir voltajı vardır ve güvenilir bir şekilde topraklanmalıdır.Kablo hatası testerinin yüksek voltajlı flashover durumunda dalga şekli örneklendiğinde örnekleme için kullanılır. (Yüksek voltajlı yanıp sönen örnekleme olmadan, güvenilir topraklama hala gereklidir).
4Yüksek voltaj çıkışı (HV OUT):özel DC yüksek voltajlı çıkış terminali.
Teknik parametreler
|
Yüksek gerilim artış jeneratörü XHHV535-4TS
|
Aşırı gerilim seviyeleri ve ayarlama
Aralıklar
|
Seviye 1: 0-8KV
Seviye 2: 0-16KV
Seviye 3: 0-32KV
|
| Aşırı gerilim seviyeleri anahtarı |
Kılavuz |
| Voltaj ayarlama tipi |
Devamlı |
| İfade |
Yüksek voltajlı yan voltaj ölçümü, gerçek zamanlı çıkış voltajı ve akım gösterimi |
| Her seviyede artış enerjisi |
2048J'ye kadar |
| Çalışma modu |
Tek tetikleyici, döngü, DC |
| Çalışma modlarını değiştir |
Kılavuz |
| Çarpışma süresi |
Otomatik darbe için yaklaşık 5 saniye, manuel darbe için keyfi kontrol süresi |
| Çarpışma gücü |
2KVA |
| Sürekli çıkış akımı |
60mA |
| Dahili kondansatör |
4μF/32kV, 16μF/16kV, 64μF/8kV üç hızlı ayarlama |
| Güvenli koruma |
Sıfır başlangıç koruma fonksiyonu ile, güvenli ve güvenilir |
| Serbest bırakma |
Eşsiz yüksek voltaj ölçüm tasarımı, durma durumunda otomatik olarak cihazın iç kapasitans boşaltır |
| Çalışma gücü |
AC 220V ± 10% 50Hz ± 2Hz (diğer voltaj ve frekans özelleştirilebilir) |
| DC gerilim testine dayanır |
Çıktı voltaj ayarlama ve
gösterge aralığı 0-32KV, Çıkış akımı gösterge aralığı 0-20A
|
| Yanma akımı |
Saldırı koşullandırması (yanma)
60 mA @ 32 kV, 120 mA @ 16kV, 240mA @ 8kV.
|
| Bağlantı kablosu |
Yüksek voltaj çıkış kablosu: 5m, Koruyucu topraklama kablosu: 5m, güç kablosu: 2.5m |
| Güvenlik |
Aşırı voltaj, aşırı akım, aşırı ısınma koruması.
İşlemden sonra otomatik boşaltma.
|
| Koruma derecesi |
IP54'ten aşağı değil |
| Çalışma gücü |
AC 220V±10% 50Hz±2Hz ((diğer voltaj ve 60Hz isteğe bağlı) |
| Boyutlar ((mm) |
534L×444W×805H |
| Toplam ağırlık |
Yaklaşık 120 kg. |
Paket listesi
Yüksek voltajlı çıkış kablosunun, toprak tellerinin ve güç kablosunun uzunluğu özelleştirilebilir.
Varsayılan standart uzunluk: Yüksek voltajlı çıkış kablosu için 5 metre, toprak kablosu için 5 metre ve güç kablosu için 3 metre.
Aşağıdaki resimde gösterilen test kablosu, 10 metre ile 50 metre arasında özelleştirilebilen uzattığı bir test kablosudur.
