Karışık yer altı altyapı koridorlarını yöneten belediye departmanları için tasarlanmıştır.XHGX507, hem enerji kablolarını hem de metal boruları tek bir cihazla tespit eder — ayrı kablo ve boru dedektörlerine olan ihtiyacı ortadan kaldırır. Üç çalışma modu ile çoklu frekans çalışması (815Hz - 83kHz), her saha senaryosuna uyum sağlar. Kentsel altyapı koridorlarından kırsal boru hatlarına kadar, tek bir kişi her şeyi haritalandırabilir.
Üç Çalışma Modu — Tek Cihaz
🔌 Doğrudan Bağlantı
Erişilebilir kablolar için en yüksek doğruluk. Maksimum sinyal enjeksiyonu ve 15 km'ye kadar en uzun tespit mesafesi için vericiyi hedef iletkene fiziksel olarak bağlar.
🔗 Kenetleme (Kelepçe)
Kelepçe aksesuarı aracılığıyla temassız sinyal enjeksiyonu. Doğrudan bağlantının mümkün olmadığı canlı kablolar veya borular için idealdir. Güvenli, hızlı ve kesintisiz.
📡 İndüksiyon
Tamamen temassız tarama modu. Fiziksel bir bağlantı olmadan gömülü altyapıyı tespit etmek için alıcı ile alanı yürüyün — ilk saha araştırmaları ve bilinmeyen altyapı koridorları için mükemmeldir.
Ürün Detayları
XHGX507
XHGX507 yer altı kablo boru dedektörü, öncelikle kablo arıza tespiti, kablo tanımlama, kablo yolu ve derinlik ölçümü için kullanılır. Geçmişte yalnızca birkaç cihaz setiyle tamamlanabilen görevleri yerine getirebilir.
Çalışma prensibi
Yer altı kablo boru dedektörü, elektromanyetik indüksiyon yöntemi ve iletişim prensibinin uygulamasına dayanarak tasarlanmıştır.
1.Verici tarafından elektromanyetik sinyal üretilir ve sinyal, farklı iletim bağlantı yöntemleri aracılığıyla test edilen yer altı kablosuna iletilir.
2.Yer altı kablosu elektromanyetik sinyali indükledikten sonra, kablo üzerinde indüklenmiş bir akım oluşur ve indüklenmiş akım kablo boyunca mesafeye yayılır.
3.Akım yayılma sürecinde, yer altı kablosu aracılığıyla yere elektromanyetik dalgalar yayılır. Alıcı yerde tespit yaptığında, elektromanyetik dalga sinyali kablonun üzerindeki yerde alınacaktır.
4.Alınan sinyal gücündeki değişiklikler yoluyla yer altı kablosunun konumu, yönü ve arızası yargılanabilir.
Özellikler
●Büyük ekran LCD, sinyal gücünü, çubuğu, okları ve sesli uyarıları gösterir, operatörün kablonun yer altı konumunu ve arıza noktasını yargılamasını kolaylaştırır. Tek kişi her şeyi yapabilir.
●Tamamen dijital tasarım, net büyük ekran LCD grafik ekran ve güvenilir konumlandırma
●Taşınabilir ve hafif, taşıması kolay
●Dahili şarj edilebilir pil
●Kablo döngü direncini ölçmek için dahili ohmmeter
●Yere kadar 2MΩ yalıtım arızalarını tespit etmek için kullanılabilir
●Gece çalışmasına uyum sağlamak için arka ışık fonksiyonu ile
●Kablo döngü direncini ölçmek için dahili ohmmeter
●Kablo derinliğini ve akımını gösterir
Ana bileşenler

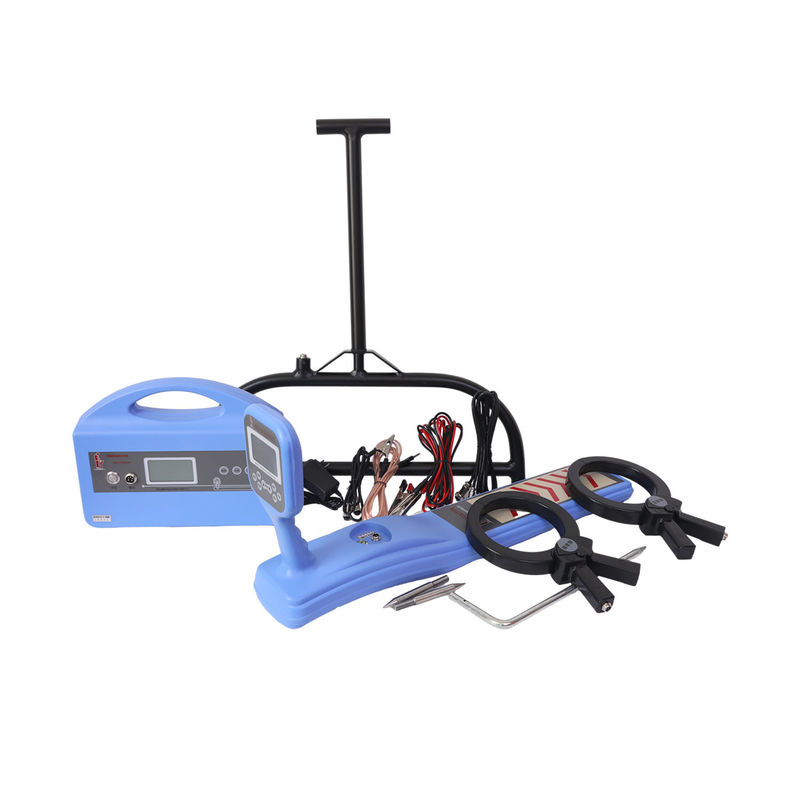

Bu kablo boru dedektörü, iki kelepçe, bir A-çerçeve ve gerekli bağlantı kabloları aksesuarları ile esas olarak verici ve alıcıdan oluşur.
Teknik Parametreler
Verici
|
Çalışma frekansı
|
düşük frekans (815Hz), orta frekans (8kHz), yüksek frekans (33 kHz), radyo frekansı (83 kHz)
|
|
Çalışma modu
|
doğrudan bağlantı yöntemi, kenetleme yöntemi (kaliper yöntemi), indüksiyon yöntemi
|
|
Eşleşen yük
|
5 ohm—3000 ohm
|
|
Empedans göstergesi
|
5 haneli
|
|
Aşırı ısınma ve aşırı akım
|
otomatik koruma
|
|
Güç çıkışı
|
düşük vites, orta vites, yüksek vites
|
Alıcı
| Çalışma frekansı |
düşük frekans (815Hz), orta frekans (8kHz), yüksek frekans (33 kHz), radyo frekansı (83 kHz), Pasif frekans 50Hz
|
| Anten modu |
vadi yöntemi (sıfır değeri modu), tepe yöntemi (tepe modu), adım voltaj yöntemi ve kelepçe akım yöntemi (A-çerçeve)
|
| Akım göstergesi |
test edilen kablonun etkin akım değerini gösterir (birim: mA)
|
| Çalışma sıcaklığı |
-10℃+55℃ |
| Güç göstergesi |
grafik ekran |
| Pil ömrü |
sürekli çalışma > 8 saat: aralıklı çalışma > 16 saat
|
| Sinyal gücü göstergesi |
merdiven diyagramı, dijital aralık 0-999
|
| Kazanç kontrolü |
manuel ayar, 100dB dinamik aralık |
| Tespit derinliği |
maksimum tespit derinliği yaklaşık 10 metredir
|
| Maksimum tespit mesafesi |
İyi yalıtıma sahip kablo, doğrudan bağlantı yönteminde 15 km'ye kadar olabilir
|
| Derinlik ölçümü |
derinlik tuşuna basın, üç haneli gösterir, maksimum 10 metreye kadar derinlik ölçülebilir
|
| Doğruluk |
Düşük frekans: ±(1-5)% ≤2.5m Radyo frekansı: ±(5-12)% ≤2.5m
|
Belediye bakım filonuzu XHGX507 ile donatın. Toplu alım, teknik veri sayfaları ve yerinde gösterim düzenlemeleri için bizimle iletişime geçin.
▎Sıkça Sorulan Sorular
S: XHGX507 ne tür yer altı altyapılarını tespit edebilir?
XHGX507, enerji kabloları (enerjili ve enerjisiz), telekomünikasyon kabloları, metal su boruları, gaz boru hatları ve diğer metal kanallar dahil olmak üzere geniş bir yer altı altyapı yelpazesini tespit etmek üzere tasarlanmıştır. Seçilebilir frekanslarla elektromanyetik indüksiyon yöntemini kullanarak, sinyal tepki özelliklerine göre farklı altyapı türleri arasında ayrım yapabilir.
S: Derinlik ölçümü ne kadar doğrudur ve bunu etkileyen faktörler nelerdir?
Cihaz, frekans moduna göre değişen doğrulukla doğrudan okunan dijital derinlik göstergesi sağlar. Düşük Frekans (LF) genellikle ±(1-5)% doğruluk sağlarken, Radyo Frekansı (RF) ±(5-12)% sağlar. Doğruluğu etkileyen faktörler arasında toprak nem içeriği, diğer metal nesnelere yakınlık, sinyal kalitesi ve operatör tekniği yer alır. Onay için 45 derecelik ve %80 doğrulama yöntemleri önerilir.
S: XHGX507 yüksek elektromanyetik parazitli alanlarda çalışabilir mi?
Evet. Cihaz, operatörlerin gürültülü ortamlar için en uygun frekansı ve hassasiyeti seçmelerini sağlayan birden fazla çalışma frekansını ve kazanç ayarını (0-100dB dinamik aralık) destekler. Tepe ve Vadi anten modları tamamlayıcı tespit yöntemleri sunar — Tepe, temiz alanlarda hızlı izleme için, Vadi, yüksek parazitli bölgelerde hassas konumlandırma için.
S: Cihazı çalıştırmak için kazı öncesi eğitim gerekli midir?
XHGX507, gerçek zamanlı sinyal gücü göstergesi, sinyal gücüne orantılı ses tonu ve net yön göstergeleri ile sezgisel bir arayüze sahiptir. Çoğu operatör saha kullanımının bir günü içinde yetkin hale gelir. Resmi sertifika gerektiren kuruluşlar için talep üzerine yerinde eğitim programları mevcuttur.
S: Ne kadar garanti ve satış sonrası destek sağlanmaktadır?
Üretim kusurlarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalıdır. Komple kit, alıcı, verici, bağlantı kabloları, toprak çubuğu, şarj edilebilir piller, şarj cihazı, kullanım kılavuzu ve sağlam bir taşıma çantası içerir. Talep üzerine uzatılmış garanti planları ve yerinde devreye alma hizmetleri mevcuttur.
