Digiphone Touch 5" taşınabilir AMS Yeraltı Kablosu Hata Noktası Bulgucısı

The kablo arıza tespit cihazı XHDD503E kablo arıza noktasının kesin konumunu belirlemek için titreşim alma ve elektromanyetik indüksiyon prensiplerini kullanır. Arıza noktasında flaş deşarjına neden olmak için yüksek voltajlı bir darbe jeneratörü kullanılır. Arıza noktasındaki flaş deşarjı tarafından üretilen titreşim dalgaları, ses dalgaları ve elektromanyetik dalgalar gibi fiziksel fenomenler, işaretleme cihazının özel bir probu tarafından toplanır, yükseltilir, işlenir, görüntülenir ve kablo arıza işaretleme cihazı tarafından çıktı olarak verilir. Arıza noktasının kesin konumu, test cihazının işitme ve görme duyusu ile belirlenir. Yani, kablo arıza noktasını "doğrudan kablonun üzerinde ve kaba ölçüm aralığında" doğru bir şekilde tespit etme görevi tamamlanır.

Bu kablo arıza tespit cihazı, farklı kesitlere ve ortamlara sahip çeşitli malzemelerden yapılmış güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve gömülü tellerin düşük dirençli, kısa devre, açık devre ve bağlantı kesintisi arızaları için uygundur, ayrıca yüksek dirençli kaçak ve yüksek dirençli flaş deşarjı arızası için de uygundur.

Ürün özellikleri

1. 5 inç dokunmatik yüksek parlaklıklı LCD, güneş ışığı altında görünürlük sağlar.

2. 4 test moduna sahiptir: standart, geliştirilmiş, gürültü azaltma ve özelleştirilmiş.

3. 4 konumlandırma fonksiyonuna sahiptir: akustik-manyetik senkronizasyon, saf akustik, saf manyetik ve adım voltajı.

4. Arka plan gürültüsü azaltma teknolojisine sahiptir ve çeşitli filtreleme yöntemleri arasından seçim yapabilir.

5. BNR ve sessiz fonksiyonlarla donatılmıştır.

4. Yol sapması göstergesine sahiptir.

5. Çok katmanlı fiziksel izolasyon sinyal sensörleri, IP65 su geçirmezlik derecesi ile donatılmıştır.

6. Dahili büyük kapasiteli lityum pil, uzun bekleme süresi, hızlı şarj cihazı ile donatılmıştır.

7. Küçük ve hafif, kullanımı kolay ve basit insan-makine arayüzü.

Teknik özellik

Çalışma prensibi

1. Akustik-manyetik senkronizasyon yöntemi:

Akustik-manyetik senkronizasyon yöntemi, hassas arıza tespiti için çok doğru ve benzersiz bir yöntemdir. Prensibi, geleneksel akustik nokta belirleme yöntemine dayanır ve elektromanyetik sinyallerin algılanmasını ve uygulanmasını ekler.

Yüksek voltaj jeneratörü, arızalı kablo üzerinde darbe deşarjı gerçekleştirdiğinde, arıza noktasında deşarjın neden olduğu ses yere iletilir. Ses sinyali, yüksek hassasiyetli bir prob tarafından alınır. Yükseltildikten sonra, kulaklıkla dinleyerek bir "patlama" sesi duyulabilir.

Probun dahili probu, manyetik alan sinyalini gerçek zamanlı olarak alır ve manyetik alanın yayılma hızının sesin yayılma hızından çok daha yüksek olduğu prensibini kullanarak, elektromanyetik sinyal ile ses sinyali arasındaki zaman farkını tespit ederek arıza noktasının mesafesini belirler. Sensör konumunu, en küçük akustik-manyetik zaman farkına sahip noktayı bulmak için hareket ettirmeye devam edin, ardından arıza noktasının kesin konumu altında olacaktır.

Geleneksel akustik ölçüm yasal nokta cihazları genellikle sadece kulaklıkları izlemek için kullanır veya arıza noktasındaki deşarj sesini belirlemek için ölçüm cihazı ibresinin salınımı ile desteklenir. Deşarj sesi bir göz açıp kapayıncaya kadar kaybolduğundan ve ortam gürültüsünden çok farklı olmadığından, genellikle çok deneyimli olmayan operatörlere büyük zorluklar getirir. Akustik-manyetik senkronizasyon yöntemi, geleneksel akustik ölçüm yönteminin yukarıdaki sorunlarını etkili bir şekilde önler.

2. Saf ses yöntemi:

Saf ses yöntemi, bir akustik titreşim sensörü, bir sinyal yükseltici, bir filtre devresi, bir örnekleme birimi, bir işlemci, bir ekran birimi, bir güç yükseltici birimi, kulaklıklar vb.'den oluşur.

Saf ses yöntemi, esas olarak yüksek direnç ve flaşover arızalarını ölçmek için kullanılır. Ana prensibi, arıza noktasında deşarj arızasına neden olmak için arızalı kabloya darbe voltajı uygulamak ve ardından arızayı doğru bir şekilde tespit etmek için deşarj sırasında üretilen sesi kullanmaktır. Akustik titreşim sensörü, akustik sinyali bir elektrik sinyaline dönüştürür, bu da bir sinyal yükseltici ve filtre devresi tarafından yükseltilir ve filtrelenir. Son olarak, kulaklıklar aracılığıyla sese geri yüklenir veya sesin yoğunluğu görüntülenir. En büyük ses yoğunluğuna sahip yer, arıza noktasıdır.

3. Saf manyetik yöntem:

Saf manyetik yöntem, kablo yolunu ve kablo arıza noktasının kesin konumunu belirleyebilir. Ana prensibi, arızalı kabloya darbe voltajı uygulamak, darbe sinyalini almak için bir indüksiyon bobini kullanmak ve darbe sinyalinin özelliklerinden yola çıkarak kablodan sapıp sapmadığını değerlendirmektir. Alınan darbe sinyallerinin özellikleri saptığında, bir arıza noktası olarak belirlenir.

4. A-çerçeve yöntemi:

Gömülü bir kabloda bir toprak arızası meydana gelirse, arıza noktasını bulmak için potansiyel fark yöntemini kullanabiliriz. Yöntem, arızalı kablonun test noktası ile toprak arasına bir test voltajı eklemektir, ardından kablonun giriş noktasının etrafında giriş noktası ile eş merkezli dağıtılmış bir elektrik alanı oluşacaktır. Bu elektrik alanında aynı yarıçaplı herhangi bir nokta arasında potansiyel fark yoktur, ancak farklı yarıçaplı herhangi iki nokta arasında (şekildeki A ve B noktaları) bir potansiyel fark vardır ve iki nokta arasındaki mesafe sabit olduğunda, iki nokta arasındaki mesafe Ne kadar yakınsa, potansiyel fark o kadar güçlü olur.

Bu özelliği kullanarak, A ve B noktalarını yavaş yavaş merkez noktasına yaklaştırabiliriz. Arıza noktası tam olarak A ve B noktaları arasında olduğunda, potansiyel fark sıfır olur. Arıza noktasının ötesine hareket etmeye devam ederse, potansiyel farkın polaritesi tersine dönecektir, böylece topraklama noktası ileri geri hareket ettirilerek doğru bir şekilde belirlenebilir.

Cihaz düzeni ve talimatlar

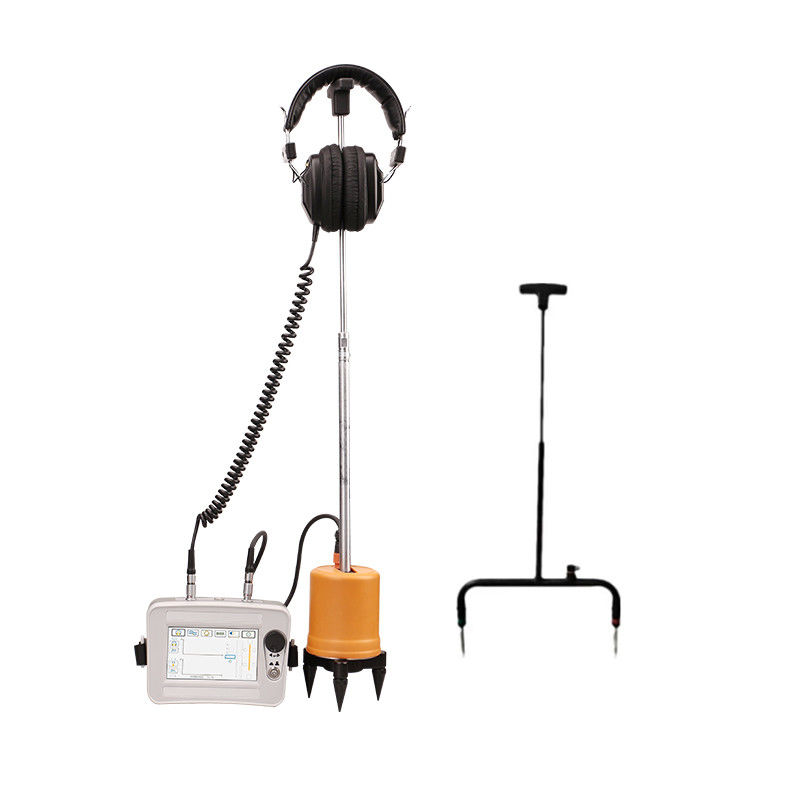

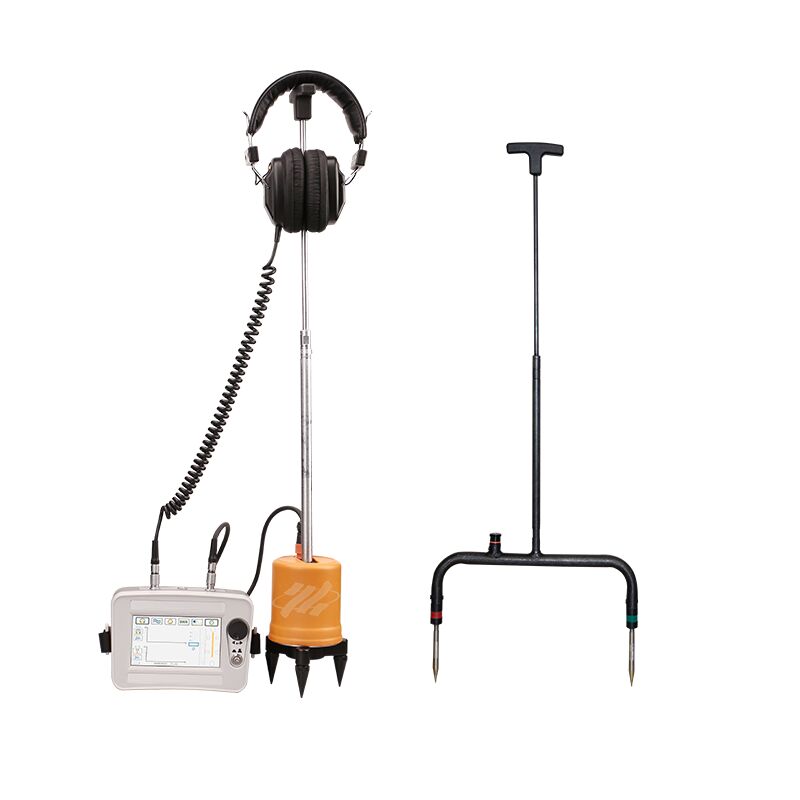

Cihazın bileşimi

1. Kablo arıza bulucu: kaba ölçüm aralığında kablo arıza noktalarını doğru bir şekilde tespit edin.

2. Prob: prob, prob, üç pençe ve bağlantı çubuğu dahil, sinyalleri almak için giriş kanalına bağlanır.

3. Kulaklık takın; işaretleme cihazının giriş kanalını bağlayın (çıkış sinyalinin geri bildirimi).

4.7 çekirdekli sinyal hattı: işaretleme cihazı ile prob arasındaki kabloyu bağlama (işaretleme cihazını ve probu bağlama).

5. Şarj cihazı: Şarj için cihazın şarj soketine bağlayın.

6.A çerçevesi: adım voltajı yöntemi kullanılarak test yapılırken kullanılır.

7. A-çerçeve bağlantı kablosu: kablo arıza bulucu ve A-çerçeve bağlantı kablosu.

8. Topraklama pimi: A-çerçevesi için eşleşen bir aksesuar.

A-çerçeve test yöntemi için özel talimat:

A-çerçevesini kablo gömme yolu boyunca yavaşça kablonun sonuna doğru hareket ettirin ve test ekranındaki kırmızı ve yeşil çubuk grafiklerdeki değişiklikleri gözlemleyin. Bu, akımın yönündeki bir değişikliği yansıtır.

Hasar noktasından uzakta, ekrandaki kırmızı ve yeşil çubuklar düzensiz ve küçük görünür.

Arıza noktasına yaklaştığınızda, örneğin arıza noktasından yaklaşık 5 metre uzakta, kırmızı çubuk grafiğin çok büyüdüğünü fark edeceksiniz, aşağıdaki resimde gösterildiği gibi.

Doğrudan arıza noktasının üzerinde veya arıza noktasının önünde ve arkasında yaklaşık 1-2 metre olduğunuzda, kırmızı ve yeşil çubuk grafiklerin çok küçük olduğunu ve ekranda göründüğünü fark edeceksiniz.

Arıza noktasını geçtikten sonra, örneğin arıza noktasından yaklaşık 5 metre uzakta, yeşil çubuk grafiğin çok büyüdüğünü fark edeceksiniz.

Bu şekilde, sabırla arama yaparak arızanın yerini bulabilirsiniz.
